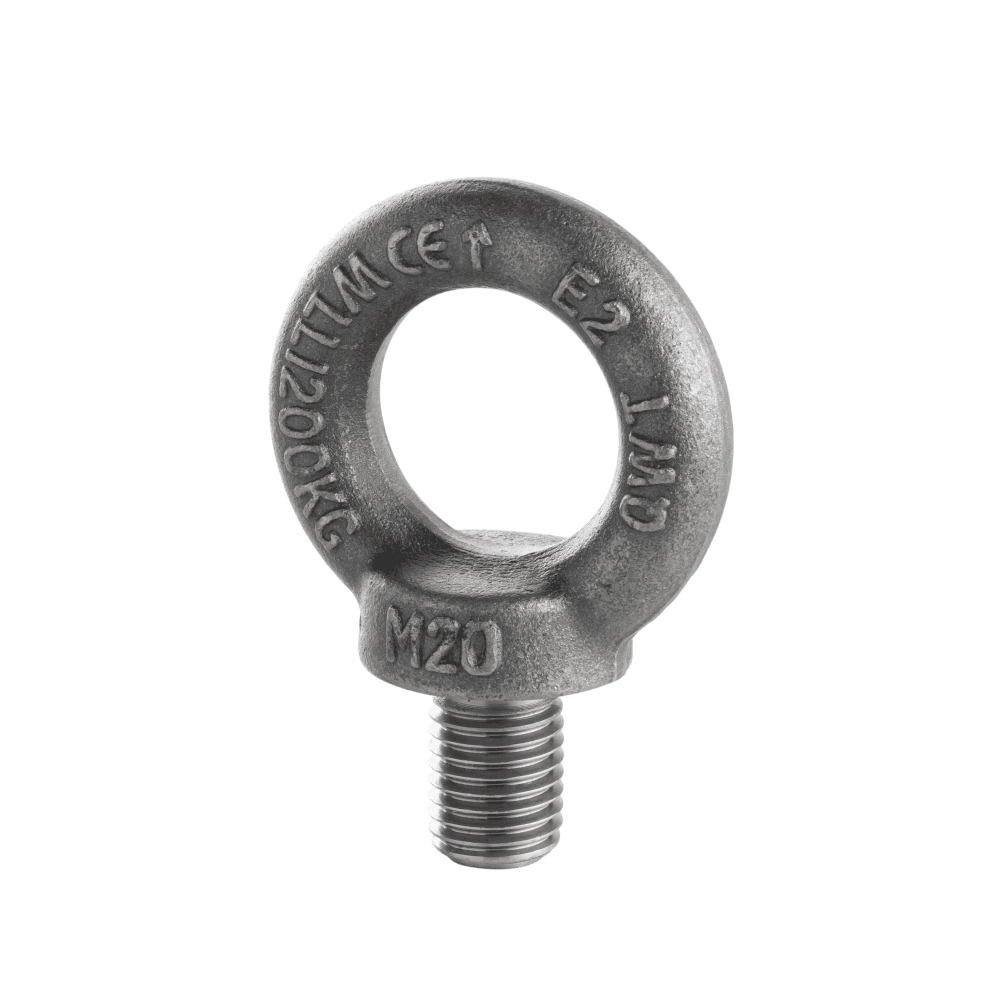

Anneaux de levage A30.012 - DIN 580
L'anneau de levage A30.012 permet le levage de charge lourde à l'aide de crochet ou de mousqueton.
Caractéristiques
Matière : Acier C15 matricé à chaud, ébavuré
Norme : DIN 580
Dimensions de filetage : De M8 à M42
Charge maximale d'utilisation (CMU) : de 140 à 7000 daN
Température d'utilisation : Entre -20°C et +200°C
Avantages :
- Simple d'installation
- Robuste
Recommandation d'utilisation :
Montage : L'anneau doit être visé jusqu'à avoir un appui plan sur la surface à soulever.
Levage : Veuillez à respecter les charges maximales d'utilisation. Celles-ci sont calculés pour un levage dans l'axe de l'anneau.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre de filetage souhaité en fonction de la CMU
Exemple : A30.012.020
Données Techniques

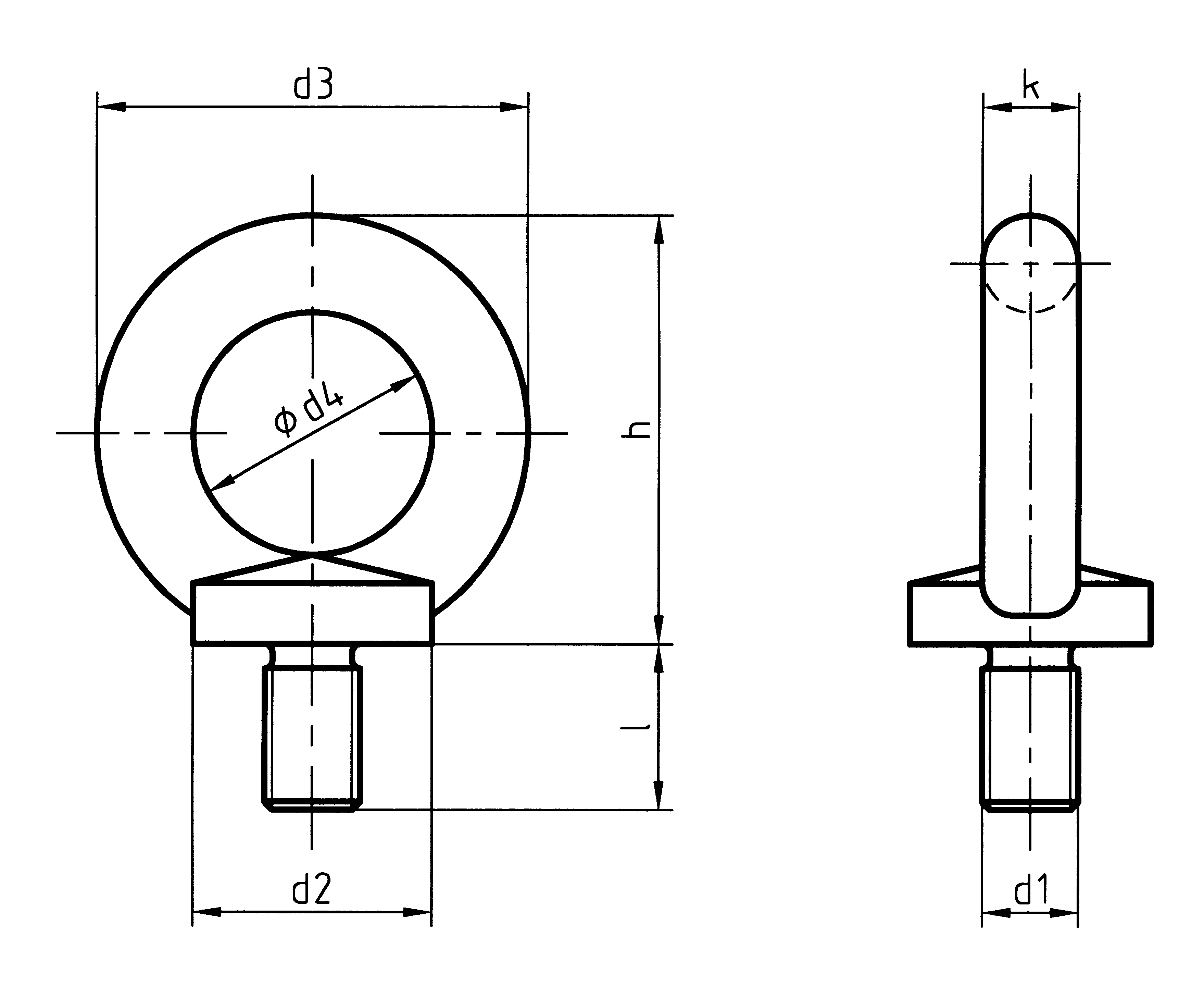

Schéma
d1 : Diamètre filetage
d2 : Diamètre base anneau
d3 : Diamètre extérieur anneau
d4 : Diamètre intérieur anneau
k : Epaisseur anneau
l : Longueur emmanchée
h : Longueur hors plaque
