Blocs à colonnes

AMDL est le fabricant français leader de blocs à colonnes depuis bientôt 40 ans et est la référence en Europe. Nos blocs à colonnes standards et spéciaux réalisés dans notre site de production d'Issenheim en Alsace sont montés avec éléments de guidages de notre marque MDL. Le bloc à colonnes joue un rôle majeur dans une presse en permettant l'alignement précis des composants (matrices, poinçons etc…), améliore la stabilité et la rigidité de la pièce lors des opérations de découpe, de poinçonnage ou de formage de pièces. Il permet une adaptabilité de l'outillage de presse grâce à l'interchangeabilité des blocs.

Cette sous-catégorie ne contient aucun produit

Comment choisir votre bloc à colonnes ?

Le choix du bloc à colonnes est crucial pour le bon fonctionnement de votre outil de découpe ou de votre outillage sous presse. Nous vous proposons une large gamme de blocs à colonnes standards couvrant une large variété de besoins. Afin de vous guider dans votre choix, voici les éléments à prendre en compte lors du choix de vos blocs :

  • Définir la surface de travail du bloc à colonnes. Cette surface va permettre de définir les dimensions du bloc (longueur largeur) en fonction de la disposition des guidages (2 ou 4 colonnes, lisses ou à billes)
  • Pour un outil à suivre, définir le sens de défilement de la bande pour le positionnement des brides
  • Définir le besoin ou non de plaques intermédiaires (également appelées serre-flan ou dévêtisseur)
  • Définir les épaisseurs de plaques souhaitées en fonction des efforts, de l'encastrement des éléments travaillant dans les plaques ainsi que de l'HOF ( Hauteur outil fermé) et de l'HPT (Hauteur plan de travail)
  • Définir les guidages en fonction des courses de la presse et de l'HOF
  • Définir le besoin ou non d'usinages complémentaires. Il peut s'agir de trous de manutentions, de témoins d'équerres etc...

Si vous ne trouvez pas ce qu'il vous faut dans notre gamme standard, nous réalisons également vos blocs à colonnes spéciaux suivant plan, n'hésitez pas à nous transmettre votre demande.

Une large gamme de guidages pour vos blocs

Notre gamme de blocs standards est prévue pour fonctionner avec tous les éléments de guidages des gammes de notre marque MDL. Ainsi vous avez accès à un large choix de guidages acier, bronze, à billes etc... Nous pouvons également monter les éléments des gammes MDL Blueline et MDL PB sur nos blocs standards en adaptant les alésages au besoin. Pour cela, il vous suffit de nous indiquer les éléments souhaités dans votre demande.

Une expertise de plus de 30 ans.

Depuis notre premier bloc à colonnes réalisé en 1989, nous n'avons pas arrêté d'innover et d'améliorer la qualité de nos blocs. Ainsi chez AMDL vous faites confiance à un expert réputé du métier vous garantissant une précision dimensionnelle élevée assurant la qualité et la fiabilité de vos découpes. Nos blocs sont utilisés et disponibles dans le monde entier, nous avons l'expertise et la connaissance et vous proposons les meilleures solutions quel que soient le besoin ou l'application.

AMDL fabricant français de blocs à colonnes

Tous les blocs à colonnes d'AMDL sont fabriqués en France dans notre usine d'Issenheim. Que ce soit notre large gamme de blocs standards ou pour la réalisation de blocs spéciaux suivant vos plans, nous disposons d'un stock conséquent des plaques d'aciers (6000 x 2300 de toutes les épaisseurs standards) et aussi de plaque de dimensions usuelles déjà coupée, stabilisées et rectifiées que nous parachevons en délai court selon vos besoins...

Les blocs à colonnes standards MDL en stock

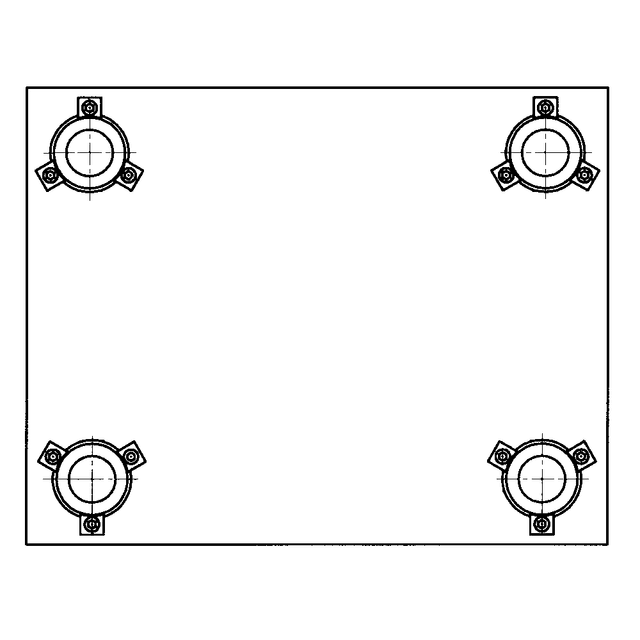

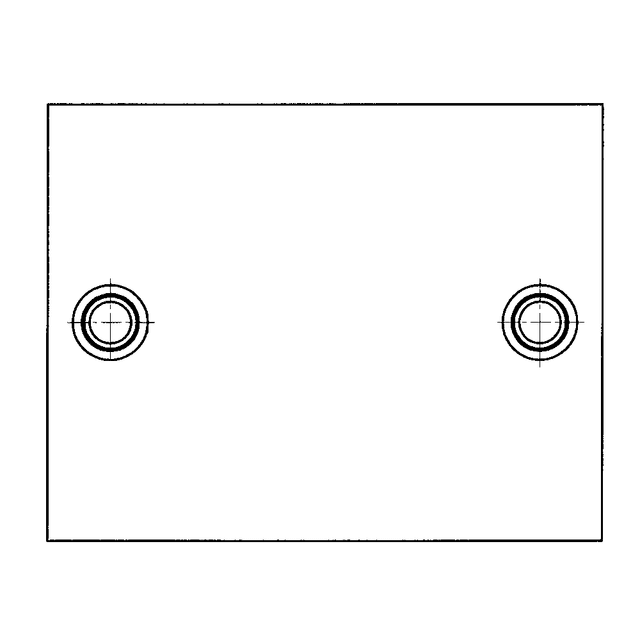

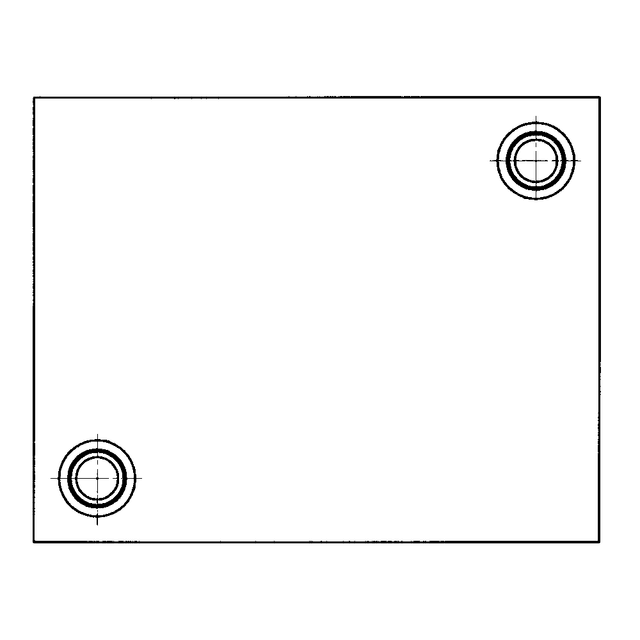

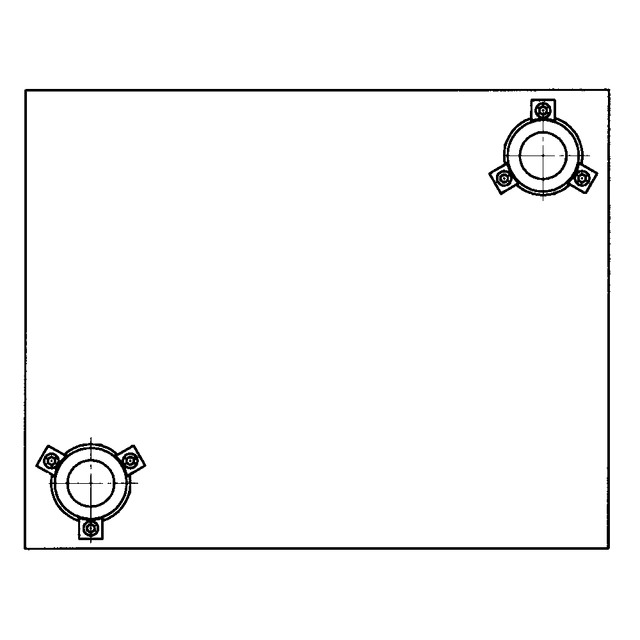

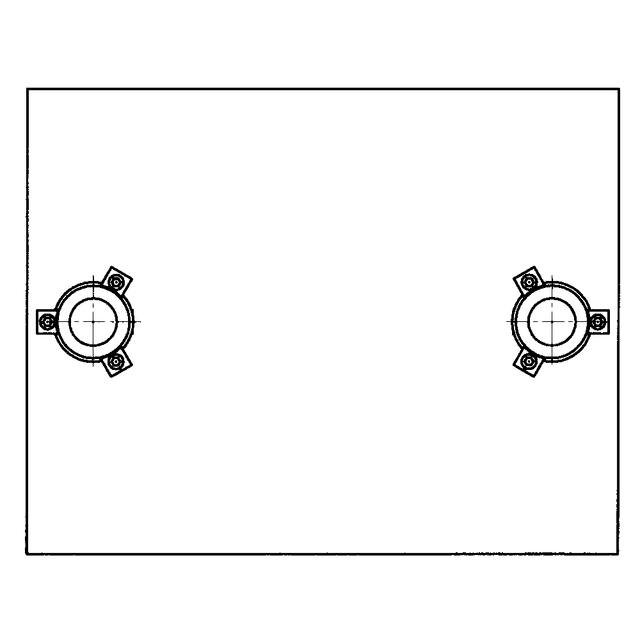

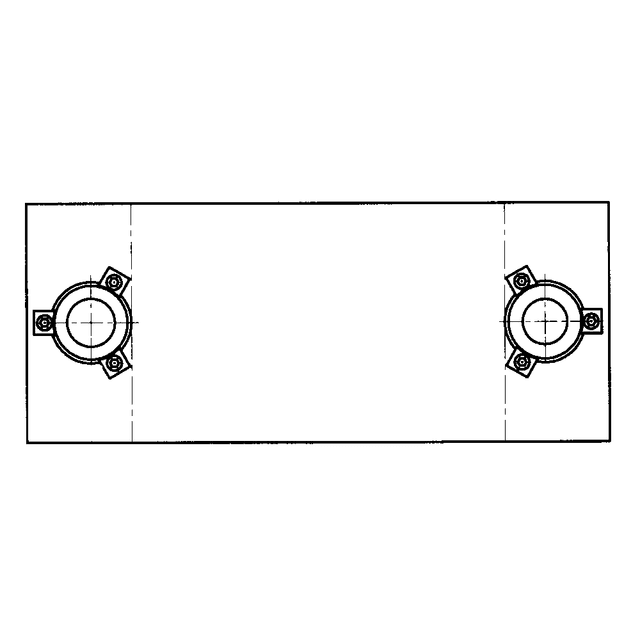

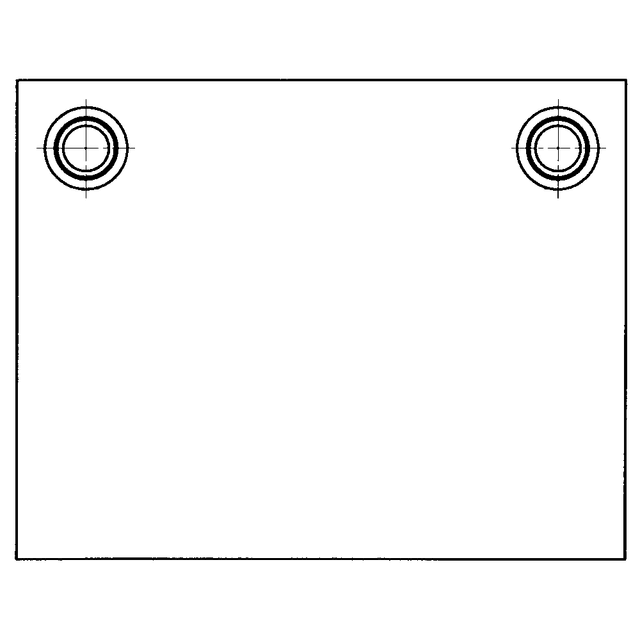

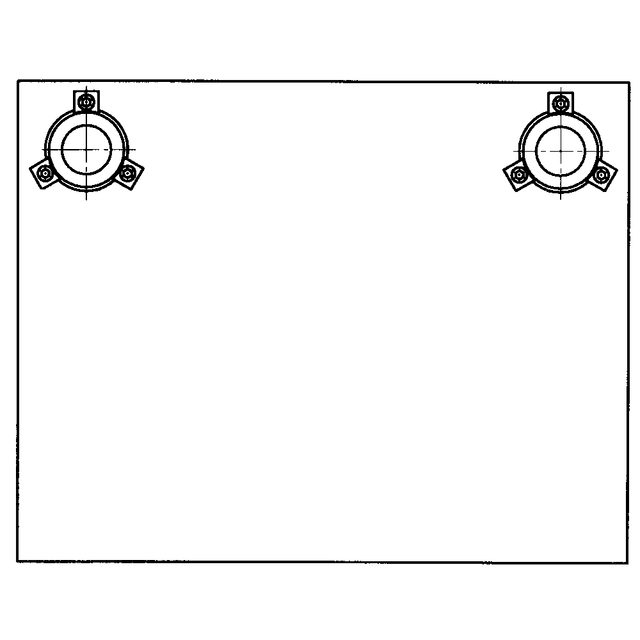

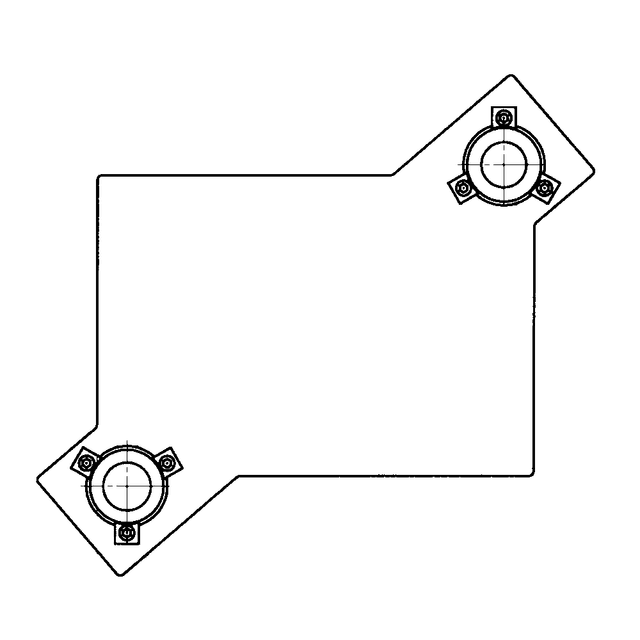

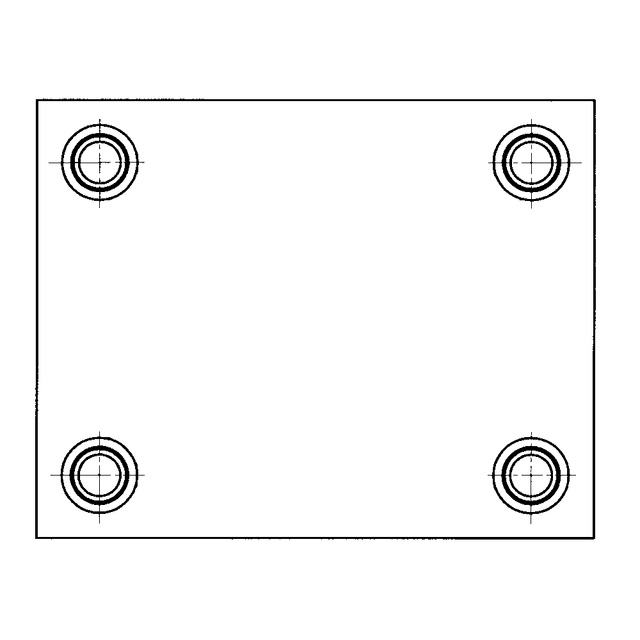

Notre gamme de blocs à colonnes standards et rectangulaires est disponible sur demande au catalogue. Elle contient des blocs à colonnes dans l'axe de symétrie, à colonnes arrières, à colonnes en diagonales ou à quatre colonnes avec ou sans plaques intermédiaires et allant jusqu'à des dimensions de 355 x 250 mm pour les blocs standards et jusqu'à 710 x 630 mm pour les blocs rectangulaires. Pour tous nos blocs à colonnes nous vous proposons des guidages en acier ou en bronze. Nous avons également notre gamme de blocs à colonnes équipés de guidages à billes.

Les éléments de guidage sont ajustables selon 3 classes en fonction du besoin. Nous gardons en stock des plaques pré découpées et recuites afin de garantir des délais de livraison courts. Lorsque tous les éléments sont en stock, les blocs standards sont envoyés sous 72h. Pour passer commande, indiquez-nous la référence du bloc souhaitée ainsi que celle des éléments de guidage.

Les blocs à colonnes spéciaux

Pour vos besoins non standards, nous réalisons tous vos blocs spéciaux suivant plan. A l'aide de notre parc machines nous sommes en mesure de réaliser toutes les opérations nécessaires à la réalisation de blocs complexes. Le processus de réalisation est le suivant :

  • Notre équipe commerciale reçoit votre projet accompagné de vos plans et spécifications par mail.
  • Notre équipe technique étudie la faisabilité, conseille et réalise le chiffrage selon votre besoin.
  • Nous vous transmettons l'offre et restons à votre écoute pour toute question sur celle-ci ou changement sur le projet.
  • Une fois l'offre validée, nous réalisons tous les programmes machines en interne pour la réalisation de vos pièces.
  • Nous usinons ensuite vos blocs avec précision en faisant attention au moindre détail
  • Vos blocs sont conditionnés et emballés sur des palettes réalisées sur-mesure et vous sont livrés

Ce processus éprouvé permet de garantir le respect des délais et de la qualité ainsi qu'une haute satisfaction client. En plus de cela, nous restons à votre écoute durant toute la durée du projet et de l'après projet.
