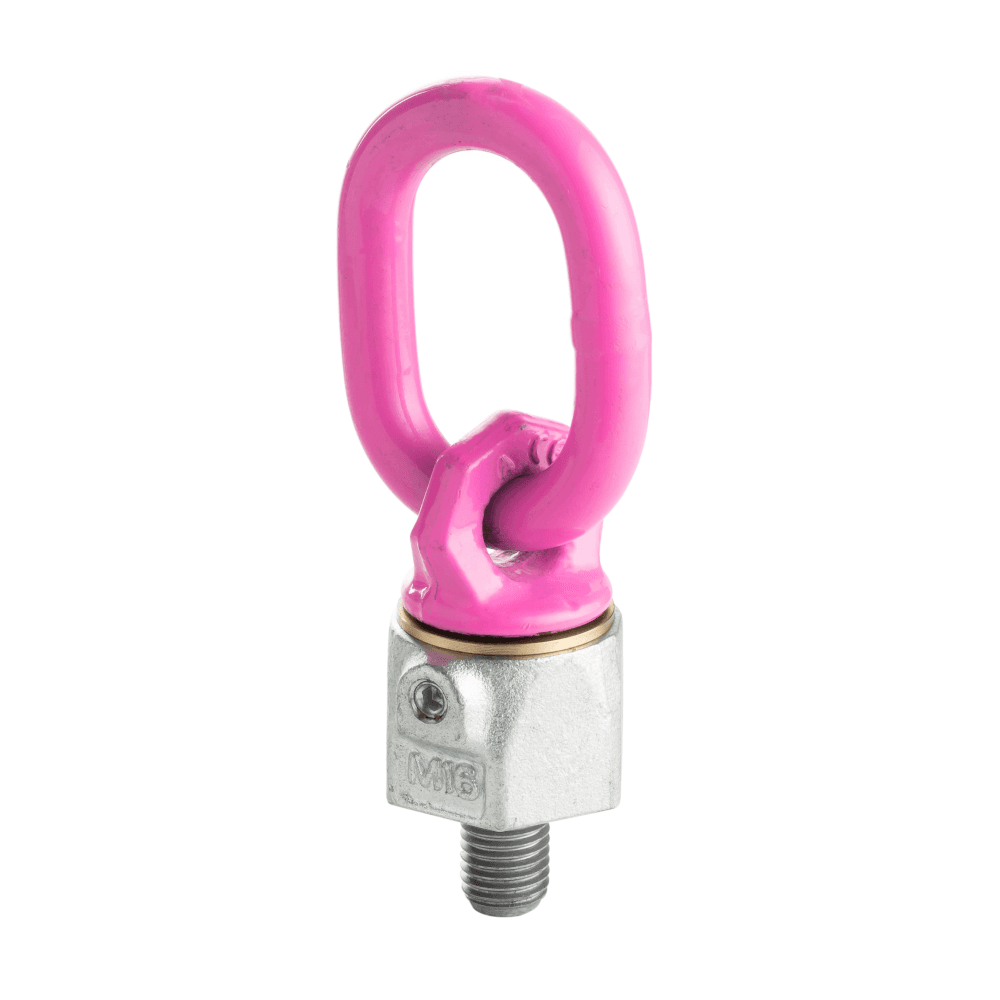

Anneaux de sécurité A30.013 - DIN 5688-8
L'anneaux de levage A30.013 à double articulation permet le levage de charge lourde à l'aide de crochet ou de mousqueton. L'anneau est orientable est peut-être mis en charge dans plusieurs direction grâce à ses articulations.


Caractéristiques
Norme : DIN 5688-8
Dimensions de filetage : De M12 à M30
Coefficient de sécurité : 4
Charge maximale d'utilisation (CMU) : de 0.6 à 5.5 T
Température d'utilisation : Entre -20°C et +200°C
Avantages :
- Simple d'installation
- Robuste
- Peux pivoter en charge permettant une multitude de configuration de levage
Recommandation d'utilisation :
Montage : L'anneau doit être visé jusqu'à avoir un appui plan sur la surface à soulever.
Levage : Veuillez à respecter les charges maximales d'utilisation. Celles-ci sont calculés pour un levage dans l'axe de l'anneau.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre de filetage souhaité en fonction de la CMU
Exemple : A30.013.020
Données Techniques

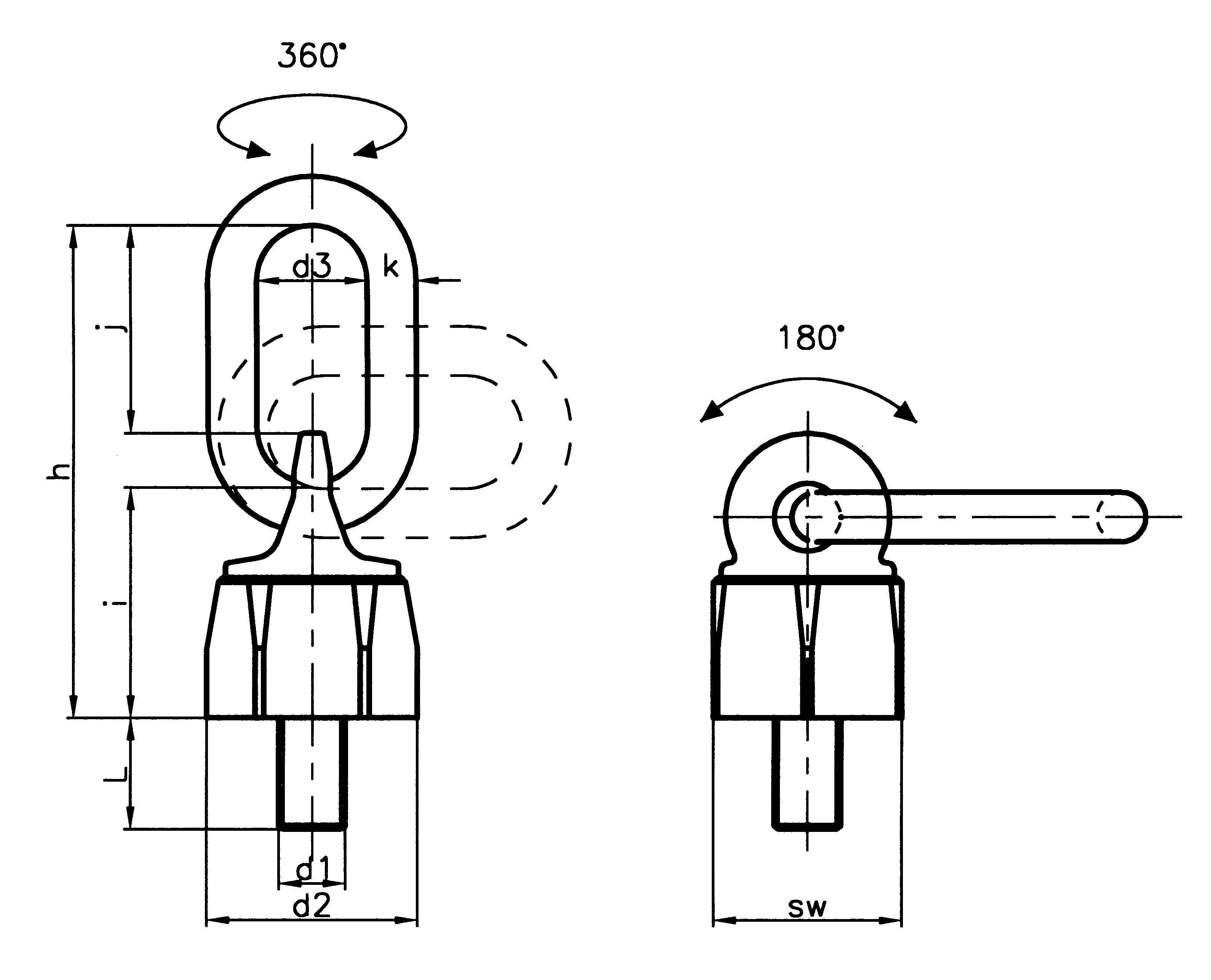

Schéma
H : Longueur hors plaque
L : Longueur filetage
i : Longueur base anneau:
j : Longueur utilisable à l'intérieur de l'anneau
d1 : Diamètre filetage
d2 : Diamètre base
d3 : Diamètre intérieur anneau
k : Epaisseur anneau
