Broche de manutention BRM

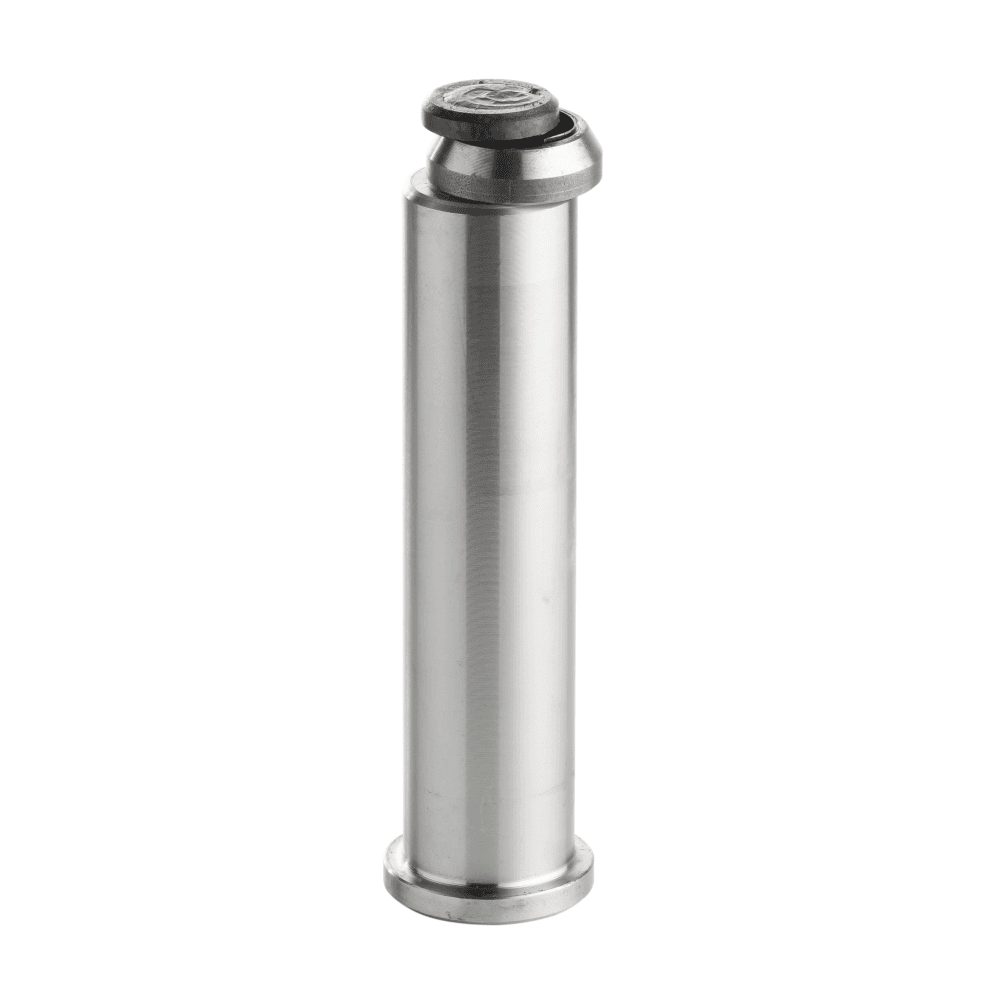

La broche de manutention BRM.V1 permet le levage de charges à l'aide de chapes. La came de sécurité permet la retenue de la broche dans la chape.
Caractéristiques
Matière : XC 18
Norme : NF E63-132
Produit codifié MABEC
Capacité portante : de 6000 kg à 22 500 kg
Dimensions :
- Diamètres : de 32 à 63mm
- Longueur : de 132 à 265mm
Avantages :
- Eléments MABEC
- Came de retenue à ressort empêchant le démontage involontaire.
Tolérances :
- Longueur corps ± 0.1mm
- Longueur totale ± 1mm
- Epaisseur came ± 0.1mm
- Diamètre : h11
Recommandation d'utilisation : Veillez à ne pas dépasser la capacité portante indiquée.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée en fonction de la charge à soulever et du diamètre.
Exemple : BRM.040.V1
Données Techniques

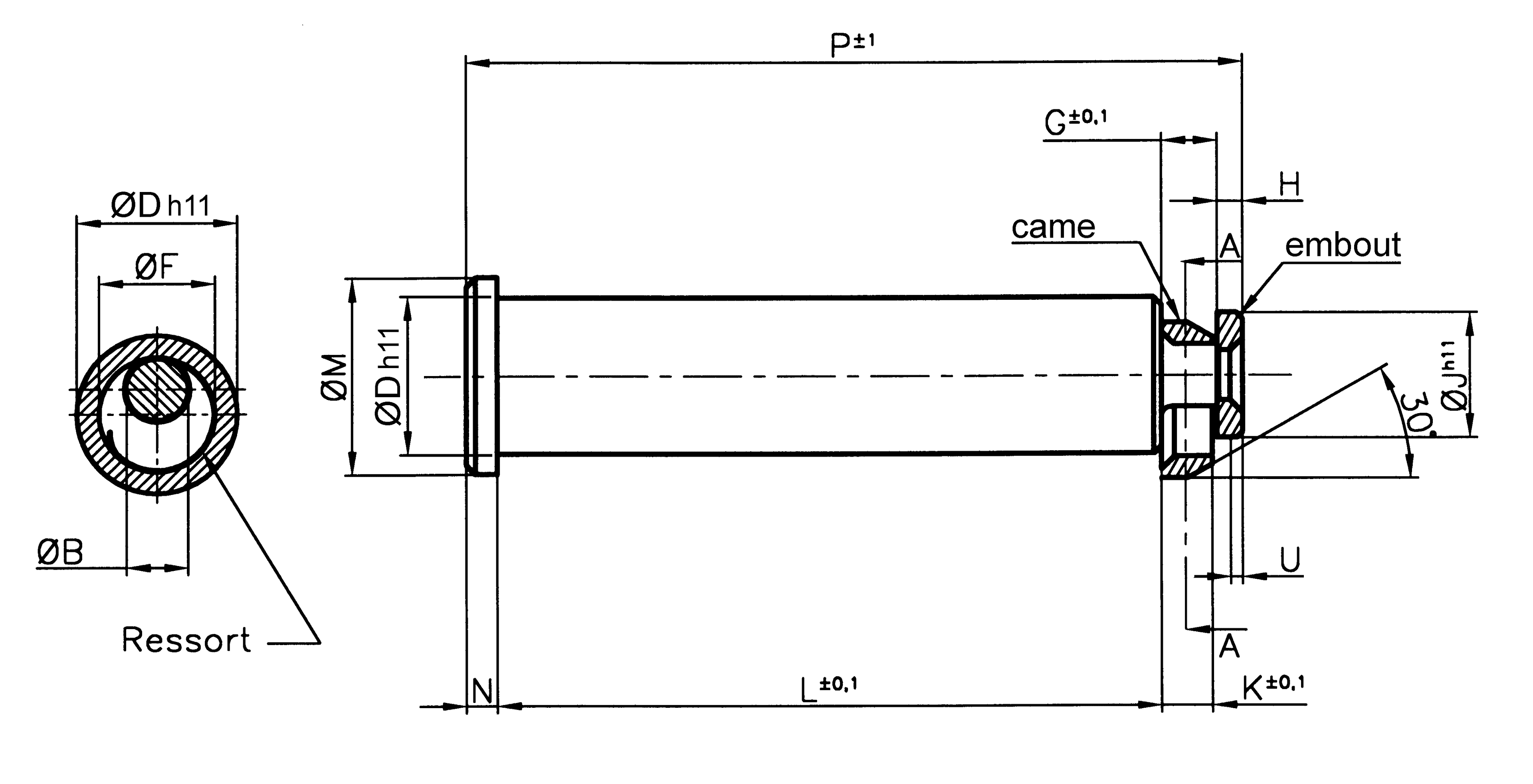

Schéma
P : Longueur totale
L : Longueur corps
Dh11 : Diamètre corps h11
G : Epaisseur came
Jh11 : Diamètre embout h11
M : Diamètre collerette
