Canon de perçage à collerette A172 - DIN 172

Canon de perçage à collerette A172 - DIN 172

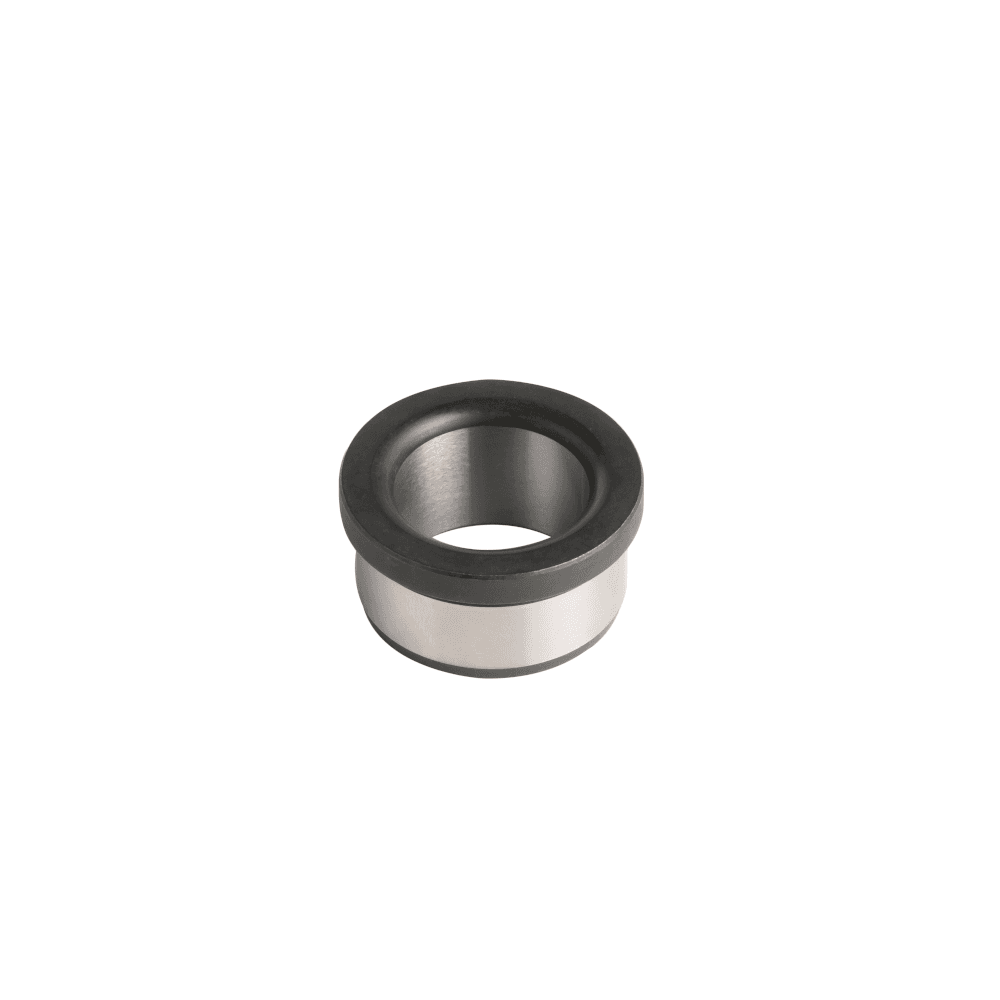

Les canons / douilles de perçage à collerette A172 sont généralement utilisés pour guider des forêts ou des arbres dans des mécanismes nécessitant un alignement précis. Ils permettent ainsi de réaliser des perçages avec grande précision et avec une grande répétabilité. La collerette permet le blocage axial du canon.

Caractéristiques

Matière : 16CrNi4 - Cémentées trempées

Norme : DIN 172

Dimensions :

  • Diamètre d'emmanchement : de 3 à 78mm
  • Diamètre intérieur de guidage : de 0.9 à 63mm
  • Longueur : de 8 à 78mm

Dureté : 60 - 62 Hrc

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Avantages :

  • Collerette permettant le blocage axial
  • Guidage et perçage précis
  • Grande résistance
  • Positionnement simple et rapide
  • Plus grand rayon d'entrée

Tolérances :

  • Diamètre extérieur: F7
  • Diamètre intérieur : m6 ou n6

Conception :

  • Rectification
  • Rodage / Alésage

Recommandation d'utilisation :

Montage : Les douilles de perçage sont à monter dans la plaque porte canon à une distance d'environ 0.5 x le diamètre du forêt de la pièce à usiner. L'alésage accueillant la douille de perçage est en H7.


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La référence correspondante aux dimensions souhaitées

Exemple : A172.0700.016

Modèle 3D

Schéma

d1 : Diamètre intérieur canon de perçage

d2 : Diamètre extérieur canon de perçage

d3 : Diamètre collerette canon de perçage

L1 : Longueur canon de perçage

L2 : Longueur collerette

D H7 : Diamètre alésage plaque porte canon

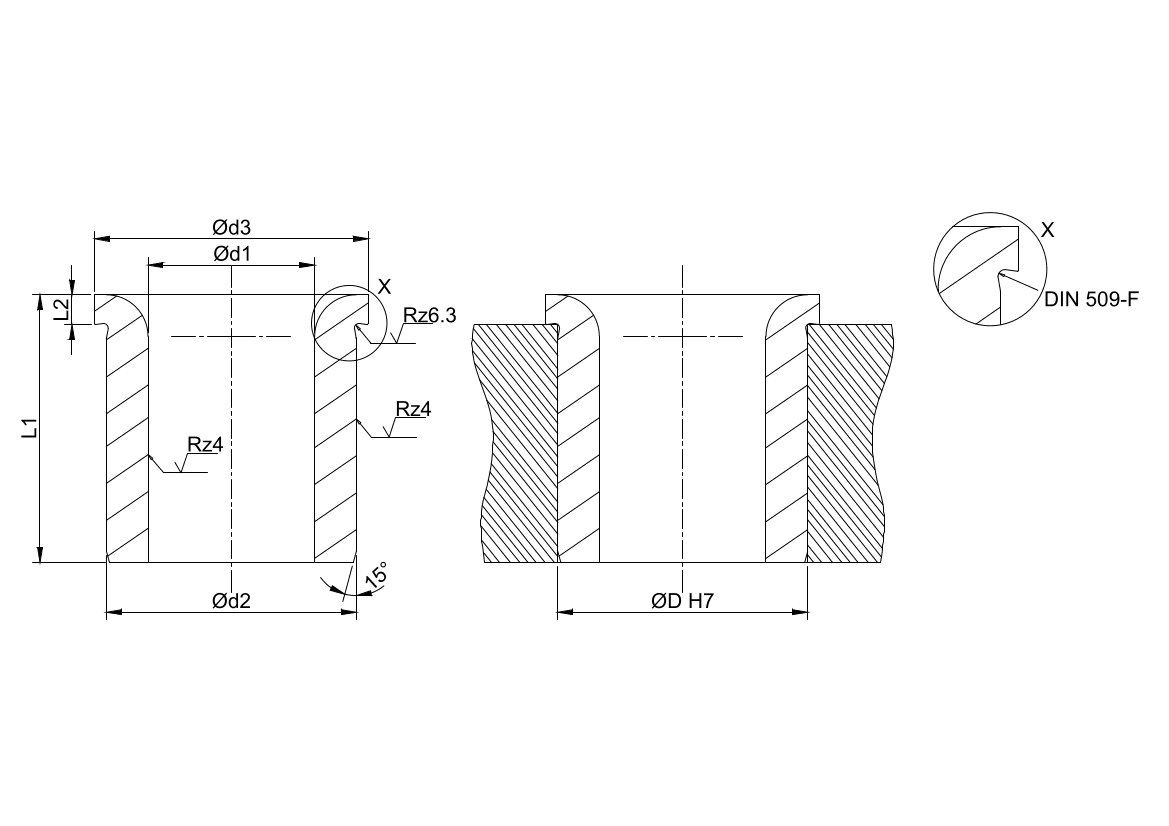

Schéma canon de perçage à collerette A172 - DIN 172. Ces canons de perçage standards de la marque MDL sont fabriqués et vendus par la société AMDL conformément à la norme DIN 172.

Catalogue

Téléchargez le catalogue complet

FAQ

Description détaillée

L'utilisation de canons suivant la norme DIN 172 de perçage est fortement conseillée lors des opérations d'usinage de précision.

Le canon de perçage de type DIN 172 garanti le guidage du forêt et limite la flexion de l'outil.

Les canons de perçage DIN 172 de la marque MDL sont réalisés dans des aciers alliés traité (16 CrNi4 - Cémentées trempées) avec une dureté de 60-62 Hrc.


Le choix des nuances d'aciers et leurs traitement (cémentation et trempe) dans lesquels les douilles de perçage selon DIN 172 de la marque MDL et les particularités de leur process d'élaboration, garantissent des caractéristique mécaniques élevées et une haute résistance à l'usure permettant de répondre aux exigence de qualité les plus élevées et ce de manière durable.


Si les canons de perçage sont parfois aussi appelés douilles de perçage ou douilles de guidage, c'est qu'il sont souvent utilisés de manière détournée dans des montages mécaniques en lieux et place de douilles de guidage.


Canon de perçage

Douille de forage

Douille de perçage

Douille de guidage

Douilles guide de perçage

Douille de positionnement + à collerette
