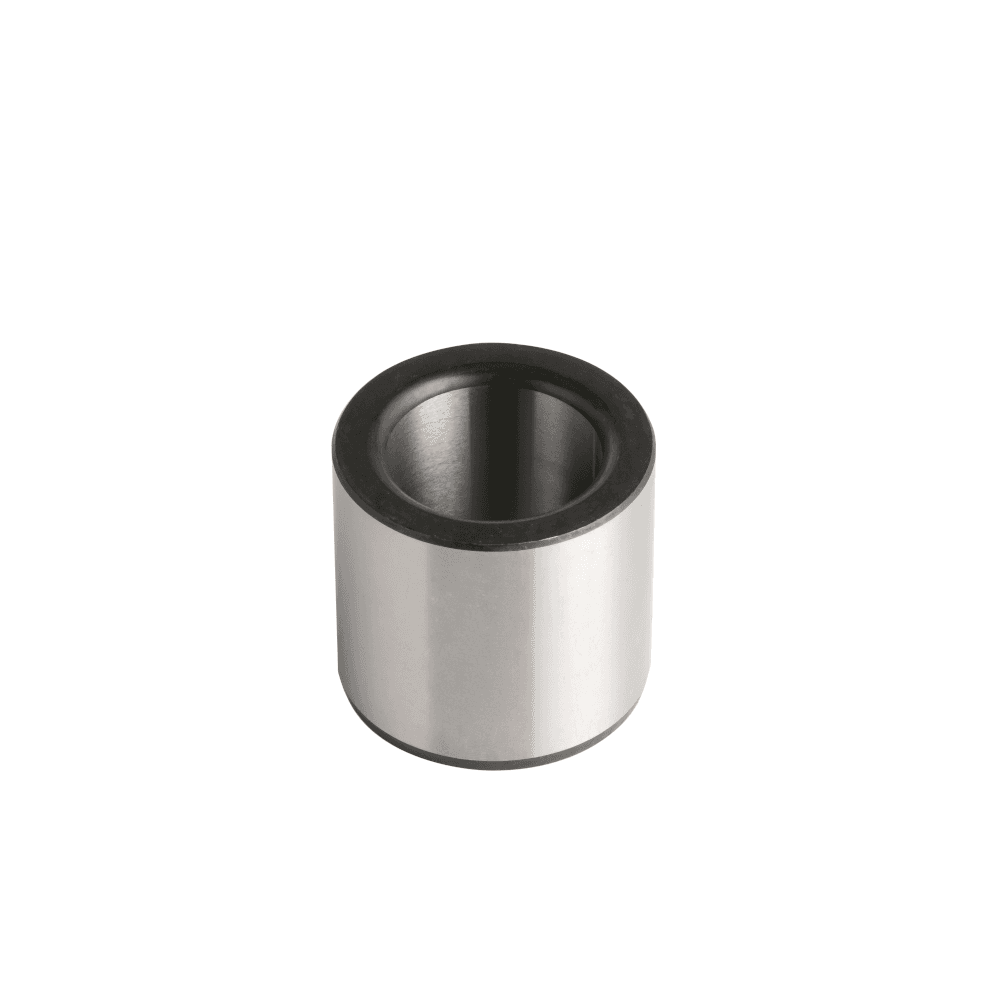

Canon de perçage A179 - DIN 179
Les canons de perçage, douilles de perçage A179 selon la norme DIN 179 forme A sont généralement utilisés pour guider des forêts ou des arbres dans des mécanismes nécessitant un alignement précis. Ils permettent ainsi de réaliser des perçages avec grande précision et avec une grande répétabilité.
Caractéristiques
Matière : 16CrNi4 - Cémentées trempées
Norme : DIN 179 forme A (arrondi d'entrée d'un seul côté)
Dimensions :
- Diamètre d'emmanchement : de 3 à 78mm
- Diamètre intérieur de guidage : de 0.9 à 63mm
- Longueur : de 8 à 78mm
Dureté : 60 - 62 Hrc
Traitement : Cémentation et trempe pour une dureté de surface optimale.
Avantages :
- Canon lisse permettant une montage à ras de la plaque porte-canon
- Guidage et perçage précis
- Grande résistance
- Positionnement simple et rapide
Tolérances :
- Diamètre extérieur: F7
- Diamètre intérieur : m6 ou n6
Conception :
- Rectification
- Rodage / Alésage
Recommandation d'utilisation :
Montage : Les douilles de perçage sont à monter dans la plaque porte canon à une distance d'environ 0.5 x le diamètre du forêt de la pièce à usiner. L'alésage accueillant la douille de perçage est en H7.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence correspondante aux dimensions souhaitées
Exemple : A179.0700.016
Modèle 3D

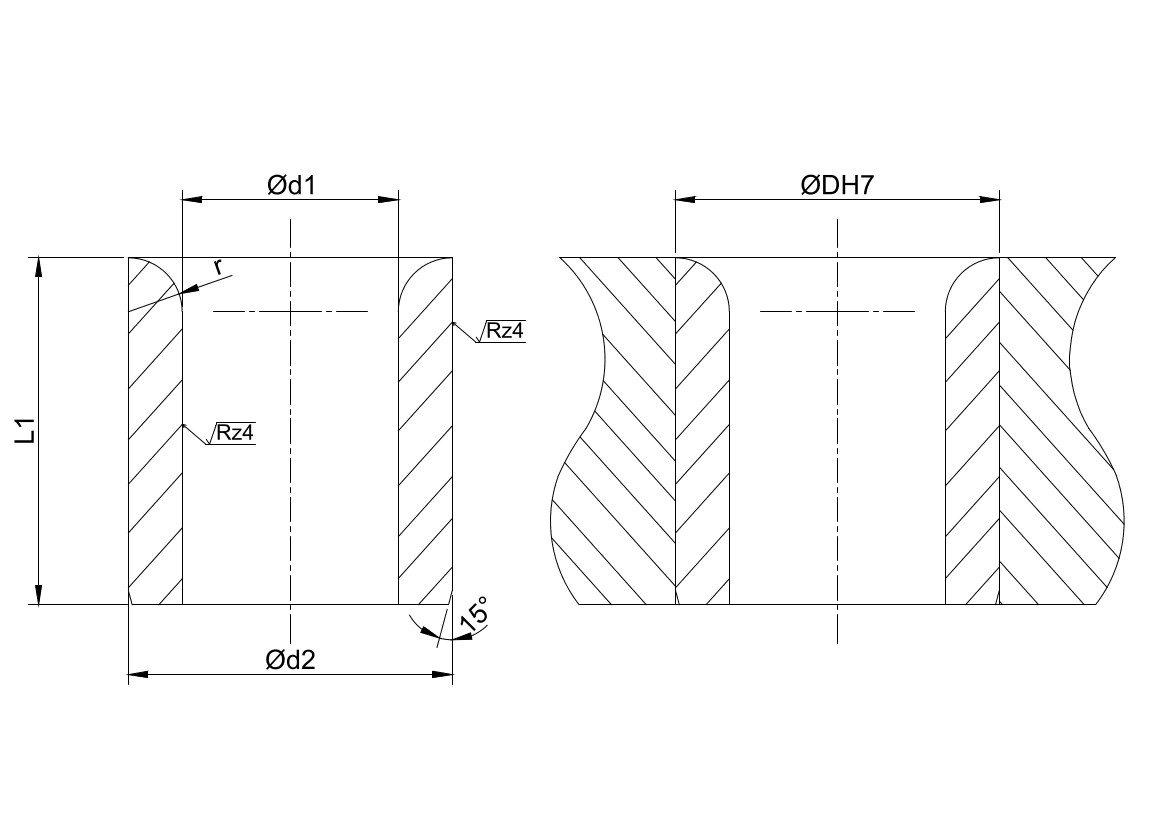

Schéma
Canon de perçage Type A179 selon norme DIN 179 forme A (arrondi d'entrée d'un seul côté)
d1 : Diamètre intérieur canon de perçage
d2 : Diamètre extérieur canon de perçage
L1 : Longueur canon de perçage
DH7 : Diamètre alésage plaque porte canon
FAQ
Description détaillée
Les canons de perçage, douilles de perçage, (cylindriques sans collerette) selon la, norme DIN 179 existent en deux variantes :
- la forme A, avec un arrondi d'entrée d'un seul côté
- la forme B, avec un arrondi d'entrée des deux côtés.
Les canons de perçage de type A179 de la marque déposée MDL, sont de la forme A avec un arrondi d'entrée que d'un seul côté).
Pour tous vos besoins de canons de perçage selon la norme DIN 179 forme A, sourcer chez le fabricant français leader des éléments de guidage pour outillages de presse ces canons de perçage Type A179 selon la norme DIN 179 forme A, cela parait être du bon sens.
