Cône de centrage PDC

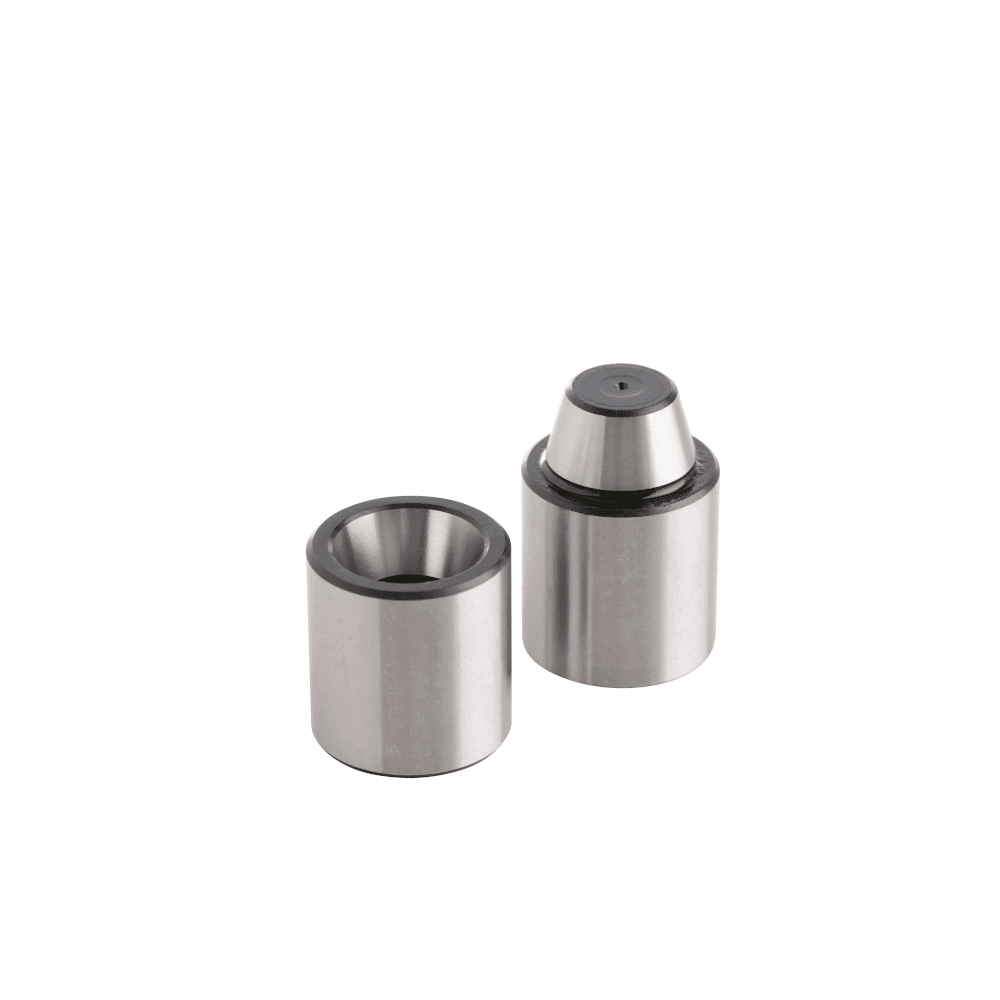

Les cônes ou plots de centrage PDC sont utilisés afin d'augmenter la précision de centrage répétitif dans les moules, l'outillage de presse ou encore certains montages d'usinage. Ils assurent un recentrage très précis en fin de course. Les parties mâle et femelle sont vendues ensembles.
Caractéristiques
Matière : 16CrNi4 - Cémentées trempées
Dimensions :
- Diamètre : de 12 à 42mm
- Longueur mâle : de 17 à 46mm
- Longueur femelle : de 17 à 46mm
- Pas de vis : de M4 à M10
Dimensions spéciales disponibles sur demande
Dureté : 58 - 62 Hrc
Traitement : Cémentation et trempe pour une dureté de surface optimale.
Avantages :
- Centrage précis et répétable
- Positionnement simple et rapide
Tolérance :
- Diamètre extérieur tolérance j6
Conception :
- Rectification
- Rodage / Alésage
Recommandation d'utilisation :
Montage : La partie mâle est à fixer sur la partie supérieure de votre outil de découpe ou de votre moule tandis que la partie femelle est à fixer sur la partie inferieure.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence correspondante aux dimensions souhaitées
Exemple : PDC.025.054
Modèle 3D

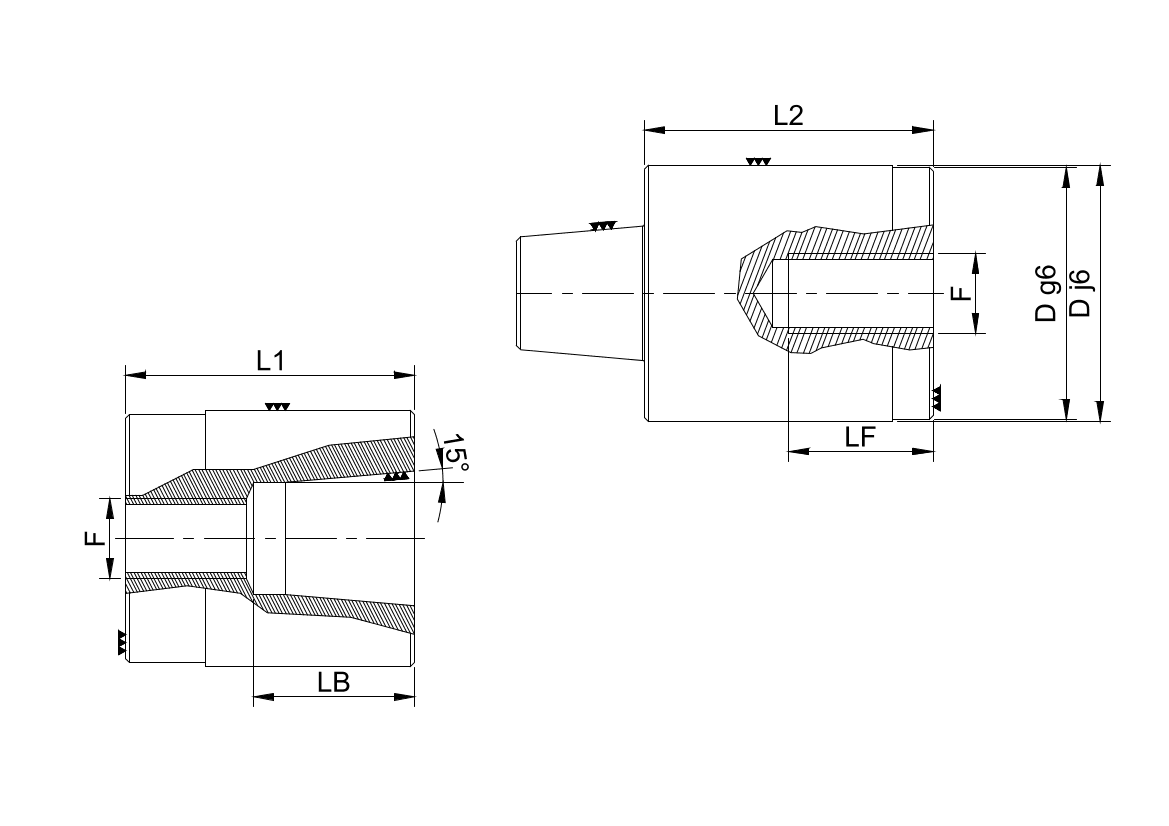

Schéma
D1 j6 : Diamètre cône de centrage
L1 : Longueur partie femelle
L2 : Longueur partie mâle
F : Diamètre taraudage
LF : Longueur taraudage
LB : Longueur emmanchement
