Ensemble guide/lève bande GIB

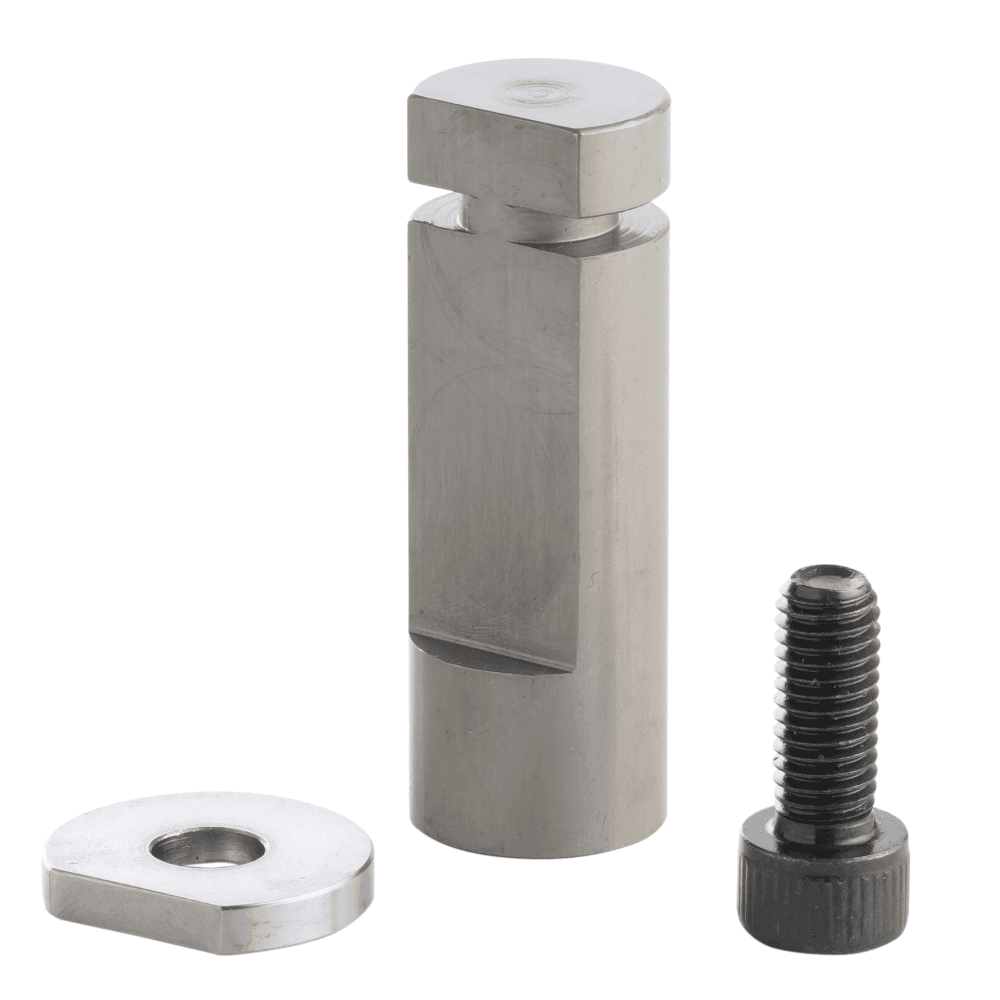

L'ensemble guide / lève bande GIB est composé d'un corps de guide bande, d'une rondelle de blocage et d'une vis. Cet ensemble permet d'assurer le bon guidage de la bande dans la presse.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fgib.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Faccessoires.png&w=3840&q=75)
Caractéristiques
Matière :
- Corps Z160CDV12
- Rondelle : 100C6
La rondelle et sa vis de fixation sont incluses.
Dimensions :
- Longueur : 48 à 68mm
- Longueur de guidage minimum : 38 à 58mm
Avantages :
- Guidage de la bande simplifié
- Simple à installer
Tolérances : Nous recommandons un alésage de tolérance H7
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée
Exemple : GIB.100

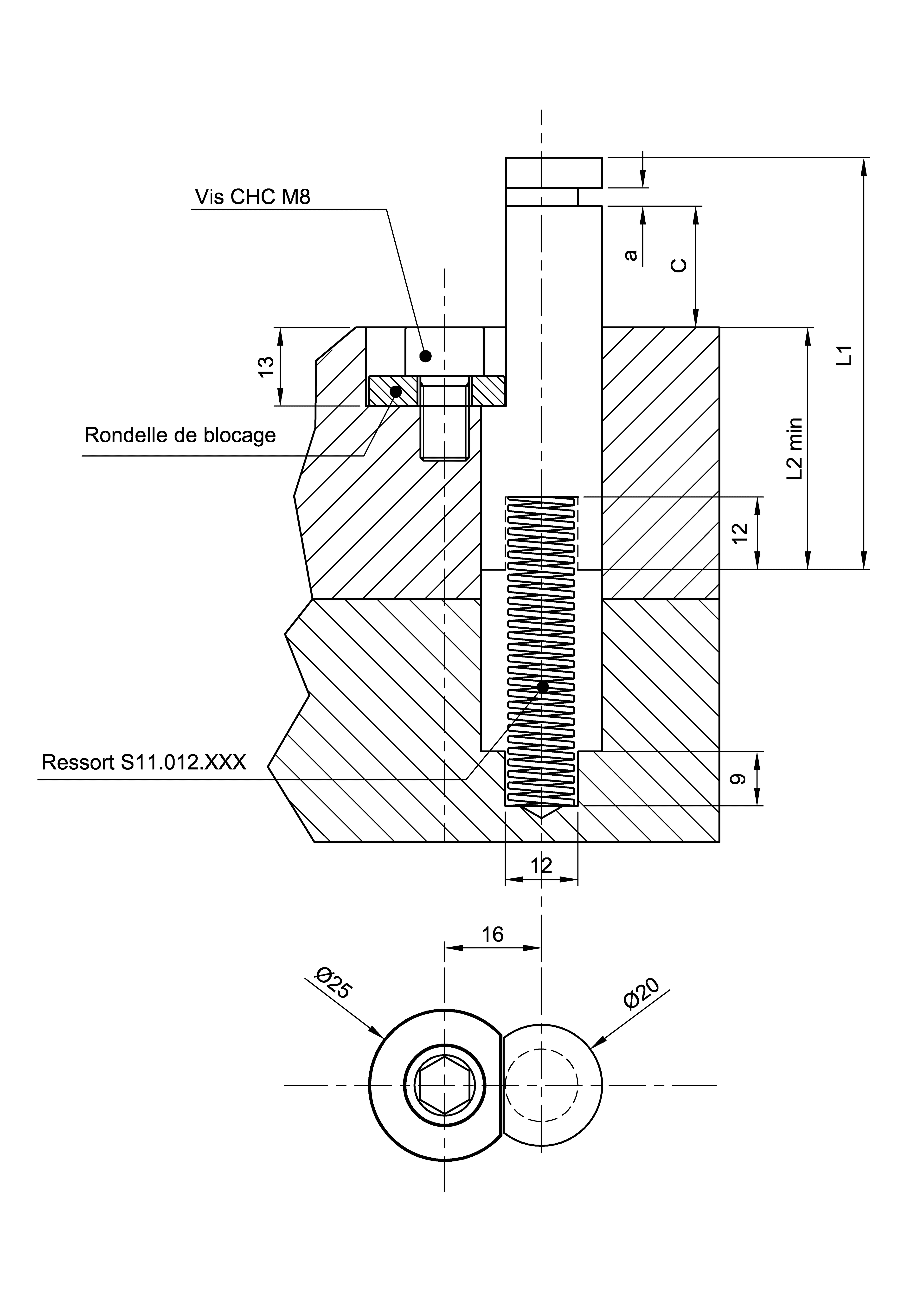

Schéma
L1 : Longueur corps guide bande
L2 min : Longueur emmanchement guide bande
C : Longueur hors alésage
a : Passage bande
