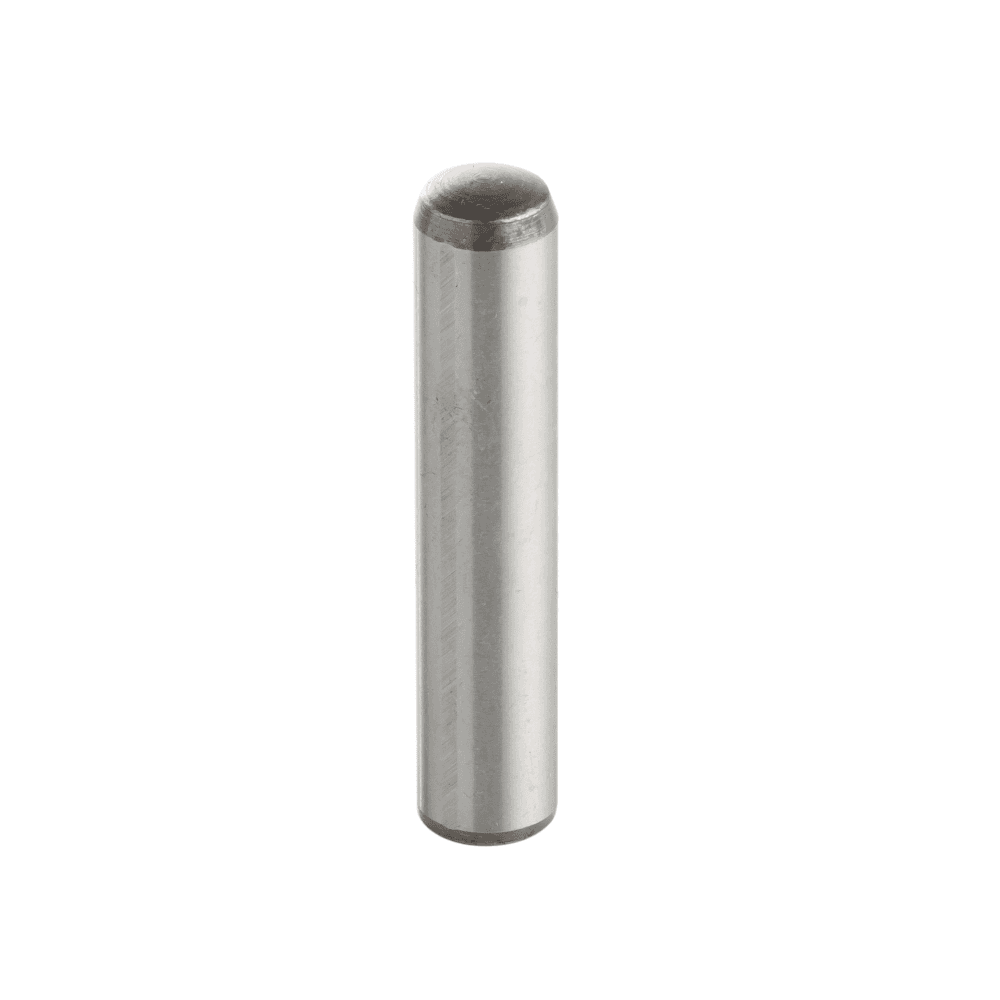

Goupilles cylindriques à trou taraudé A25 - DIN ISO 8733
La goupille cylindrique taraudée A25 assure le positionnement d'ensemble mécanique. Elles sont spécialement adaptées aux trous borgnes permettant la fixation grâce au taraudage.
Caractéristiques
Matière : Acier à outils
Dureté : 60 ± 2 HRc
Norme : DIN 7979 - AFNOR 27 -475
Dimensions :
- Diamètre : 6 à 20mm
- Taraudage : M4 à M10
- Longueur : 10 à 120mm
Avantages :
- Positionnement et alignement précis
- Taraudage permettant le montage/démontage simplifié dans les trous borgnes
- Facile d'installation
Tolérance :
- Tolérance extérieure : m6
Recommandation d'utilisation :
Montage : A monter dans un trou alésé borgne.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : A25.006.050
Données Techniques

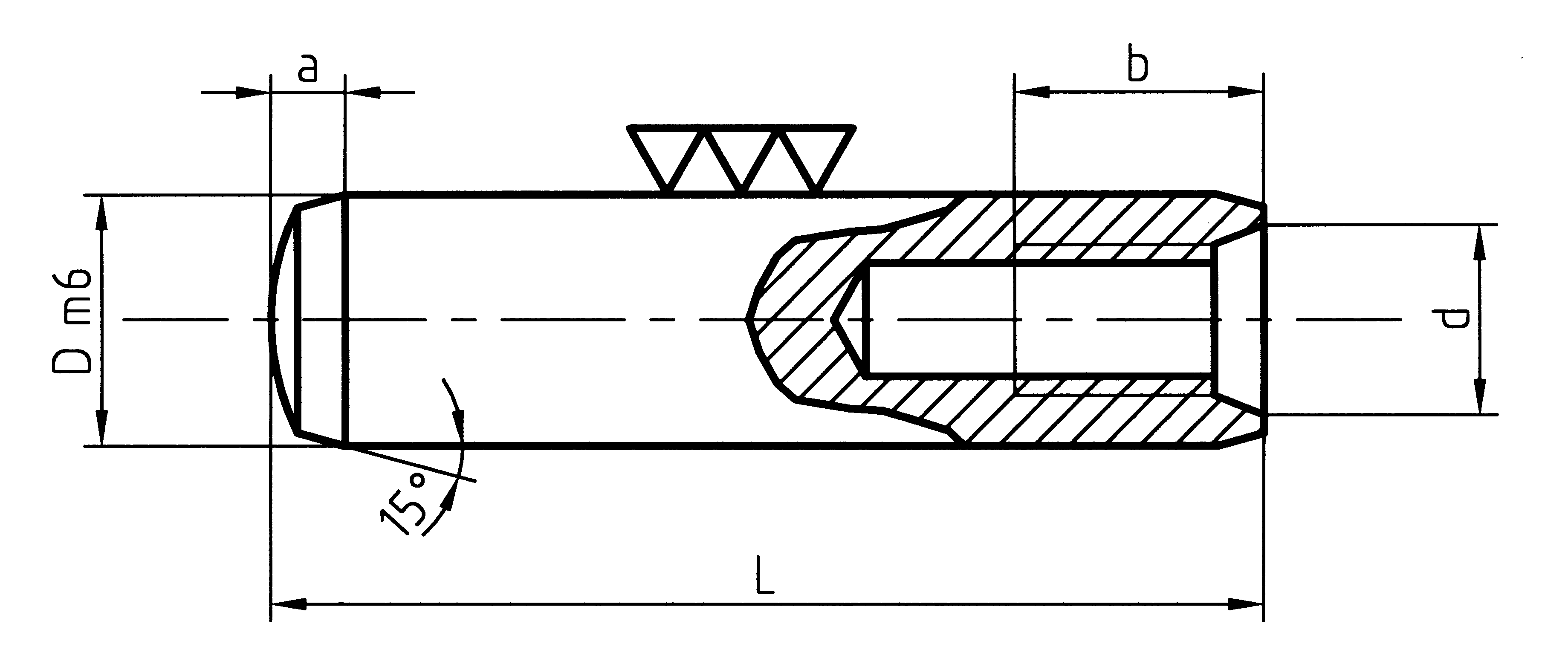

Schéma
L : Longueur
Dm6 : Diamètre m6
a : Longueur cône
d : Diamètre entrée taraudage
b : Longueur filetage
