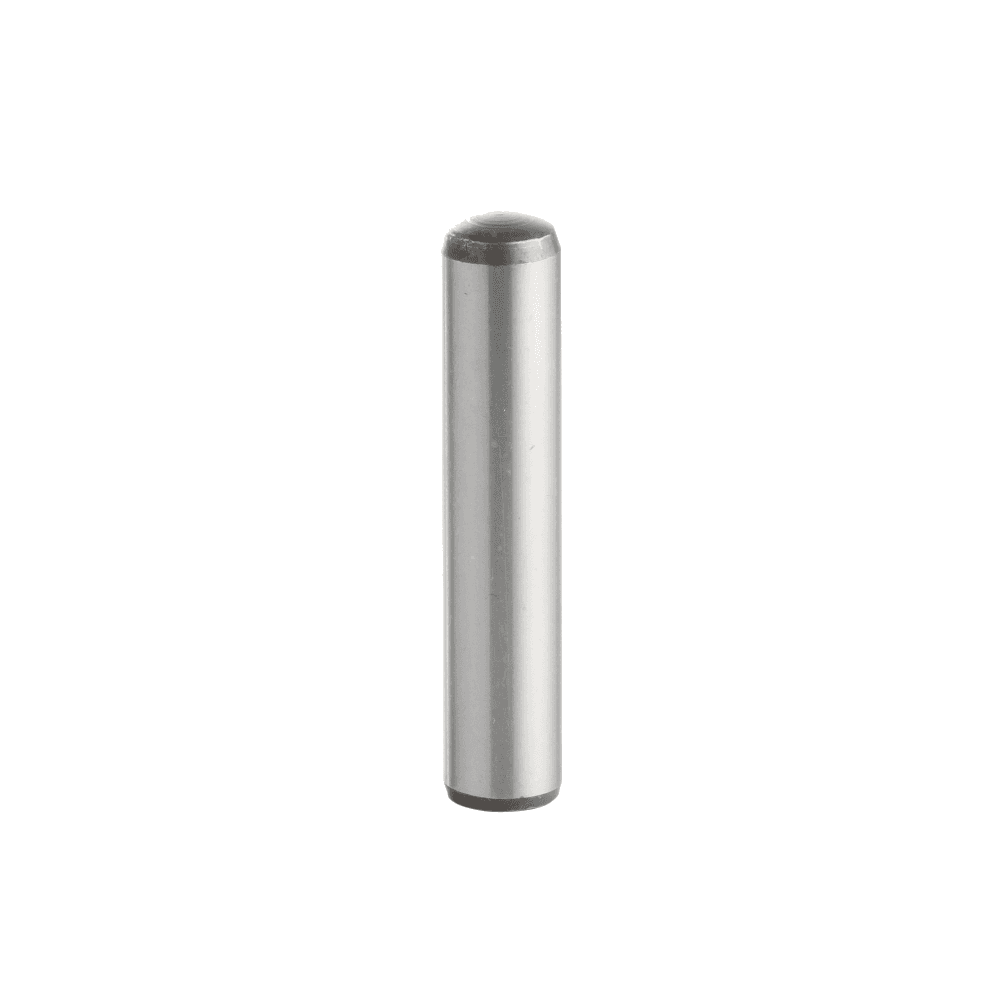

Goupilles cylindriques A20
La goupille cylindrique A20 assure le positionnement d'ensemble mécanique.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fa20.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Faccessoires.png&w=3840&q=75)
Caractéristiques
Matière : Acier à outils
Dureté : 60 ± 2 HRc
Norme : DIN 6325 - AFNOR 27 -475
Dimensions :
- Diamètre 3 à 20mm
- Longueur : 10 à 120mm
Avantages :
- Positionnement et alignement précis
- Facile d'installation
Tolérance :
- Tolérance extérieure : m6
Recommandation d'utilisation :
Montage : A monter dans un trou alésé borgne ou débouchant.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : A20.006.055
Données Techniques

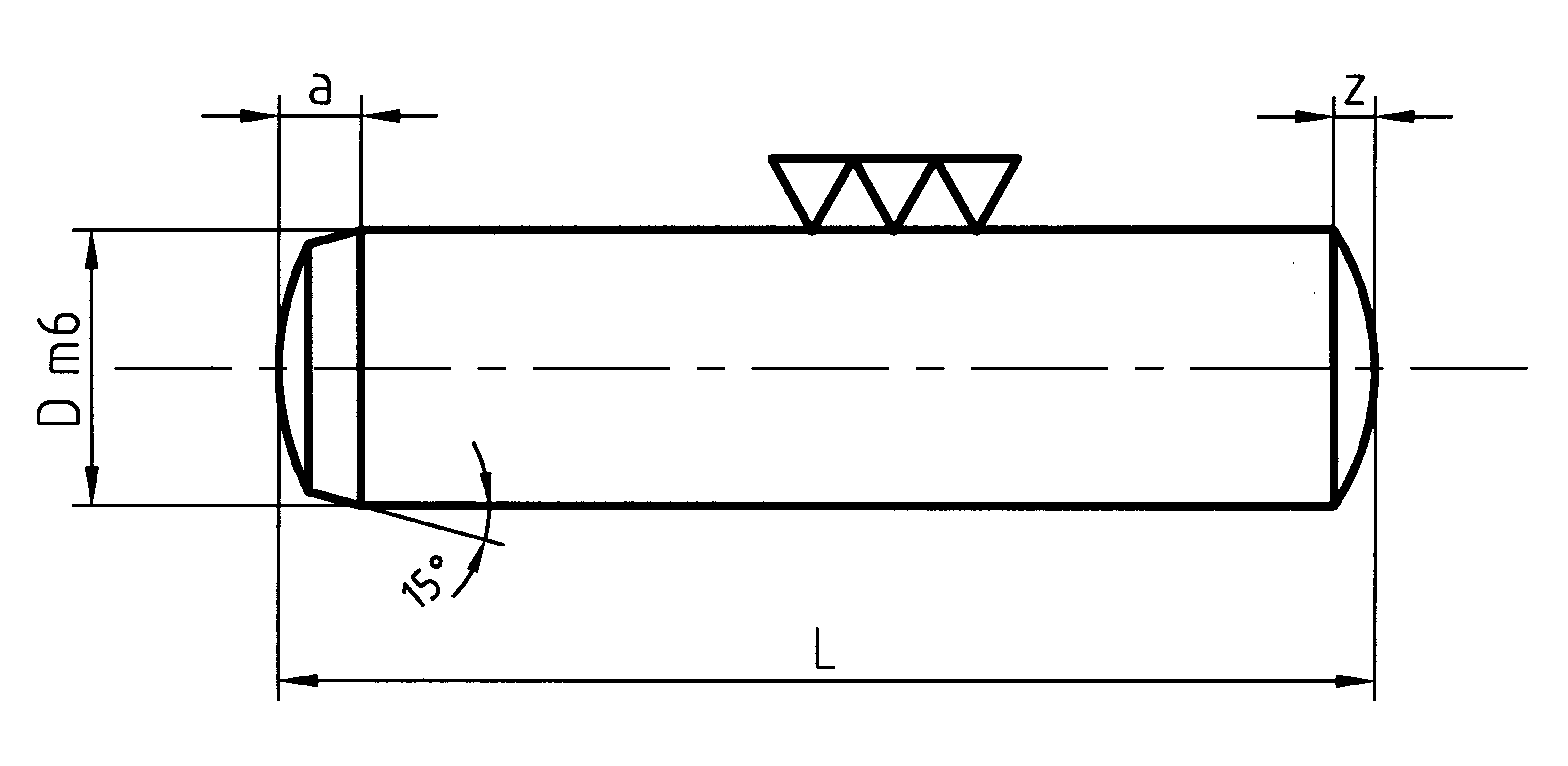

Schéma
L : Longueur
Dm6 : Diamètre m6
a : Longueur cône 1
z : Longueur cône 2
![Schéma goupille A20](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fa20-313e86ab.png&w=3840&q=75)
