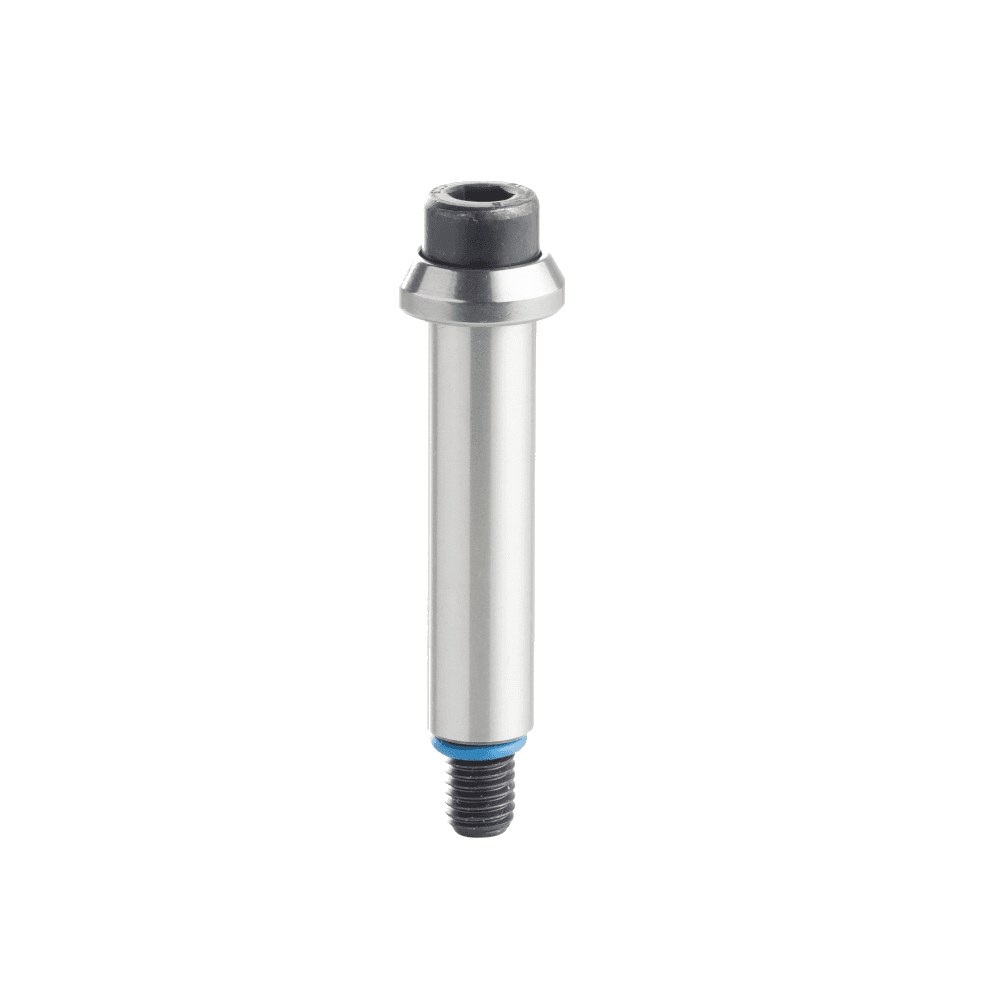

Vis de retenue à tube calibré A15

Vis de retenue à tube calibré A15

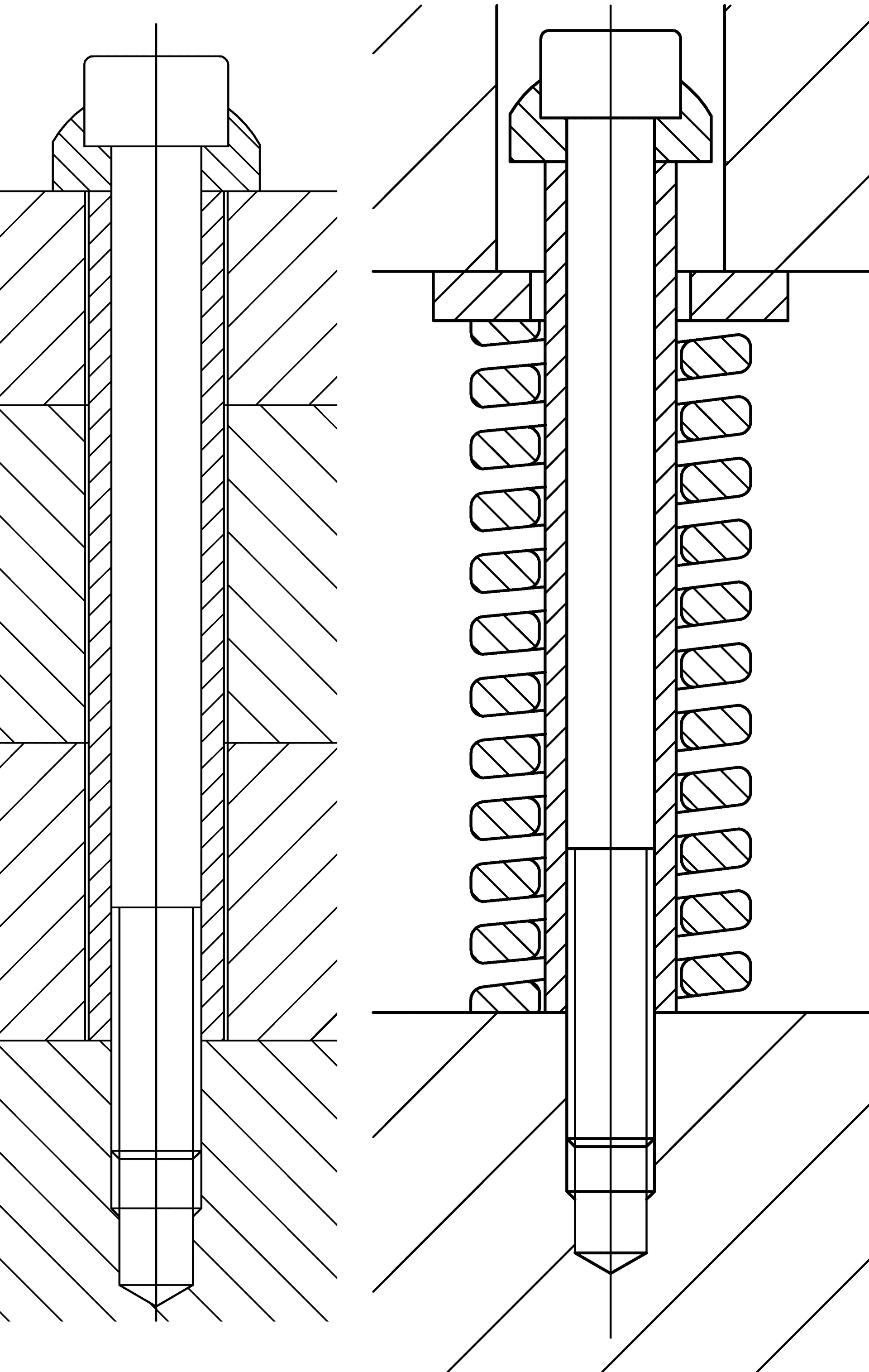

Vis de retenue avec tube calibré permettant la fixation et la retenue mécanique de nombreux éléments. Dans l'outillage de presse il est notamment utilisée pour le montage des ressorts de compressions servant de guide ou de butée.

Caractéristiques

Matière : Acier traité

Résistance : 100 Kg/mm²

Dimensions :

  • Diamètre M6 à M16
  • Longueur : 20 à 120mm

Avantages :

  • Haute résistance à la traction
  • Epaulement et tube de retenu assurant le bon positionnement de l'assemblage
  • Peux servir d'entretoise ou de butée réglable

Tolérance :

  • Tolérance extérieure : h7
  • Tolérance longueur : +0.1mm

Recommandation d'utilisation :

Montage : Serrer avec une clé hexagonale de taille appropriée sans forcer.

Recommandation d'entretien : Inspection régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée

Exemple : A15.012.070

Données Techniques

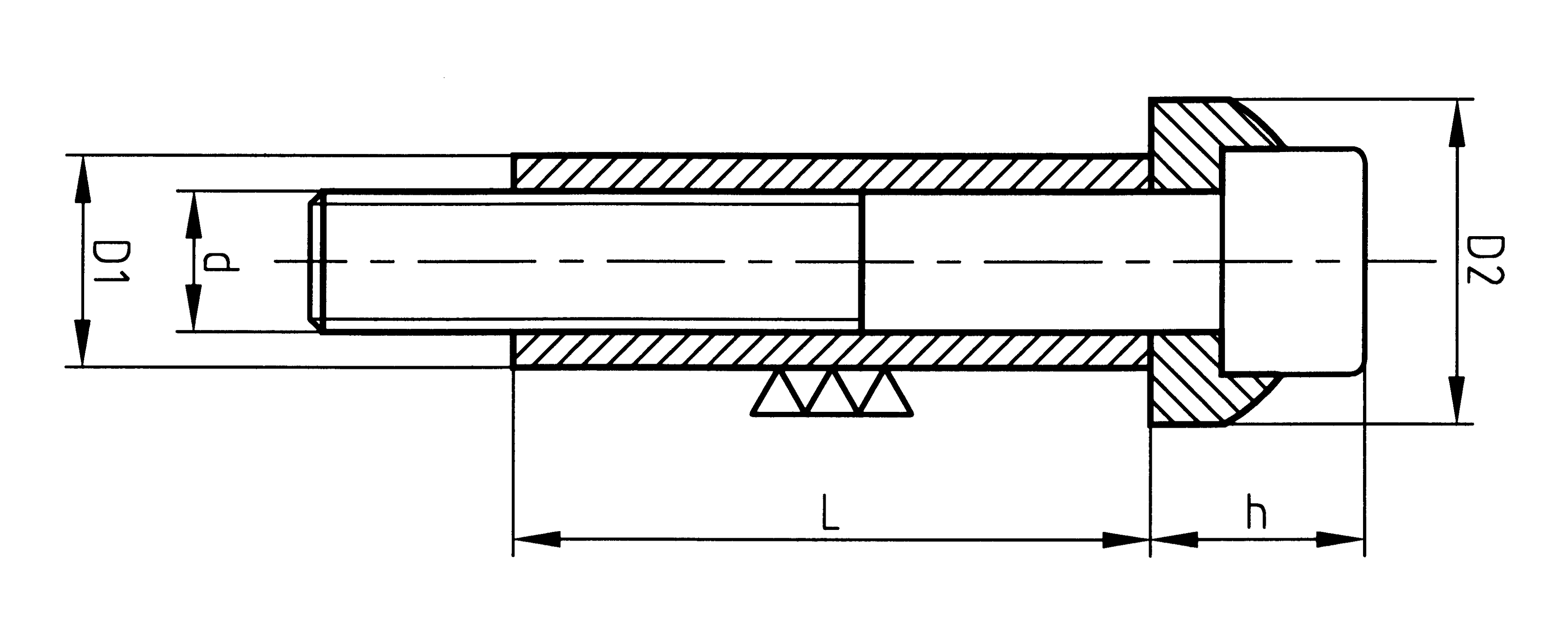

Schéma

L : Longueur vis sous épaulement

H : Longueur épaulement

D2 : Diamètre tête tube calibré

d : Diamètre vis

D1 : Diamètre corps tube calibré

Schéma vis A15
