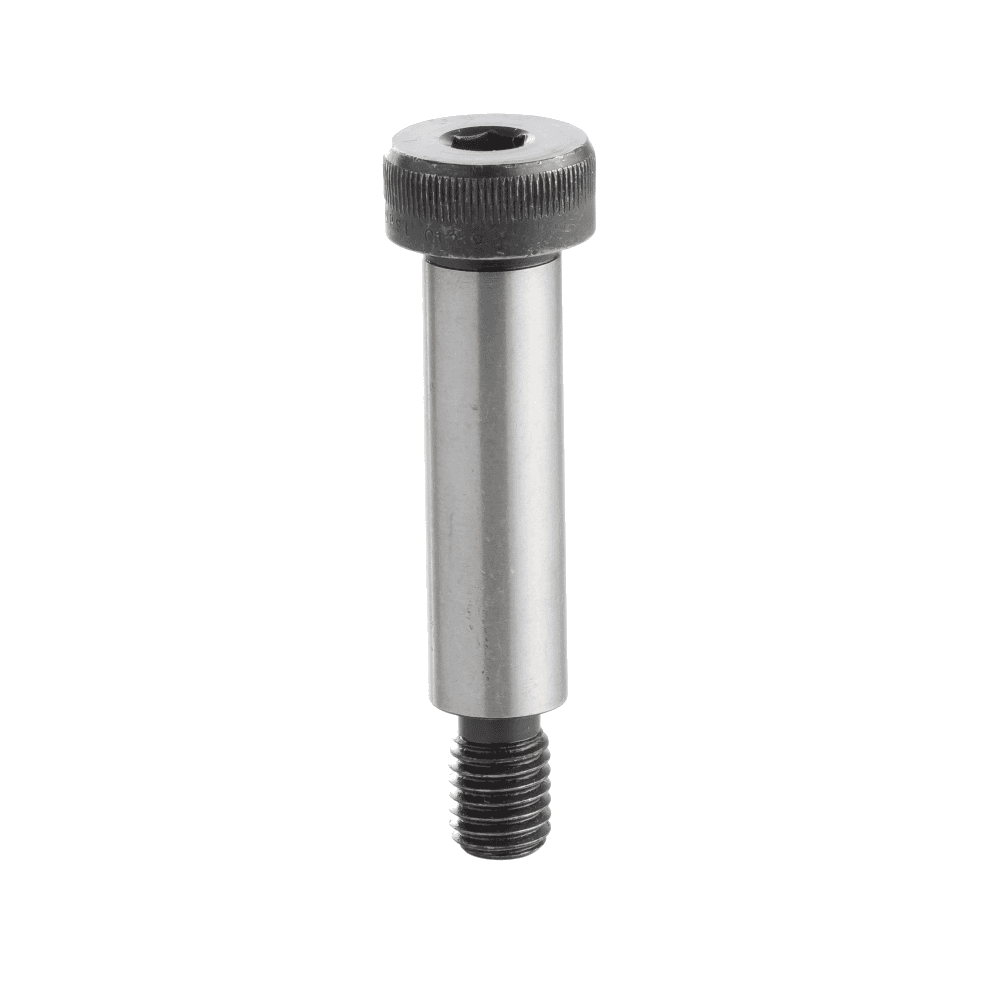

Vis épaulée à sis pans creux CHC A17 - ISO 7379

Vis épaulée à sis pans creux CHC A17 - ISO 7379

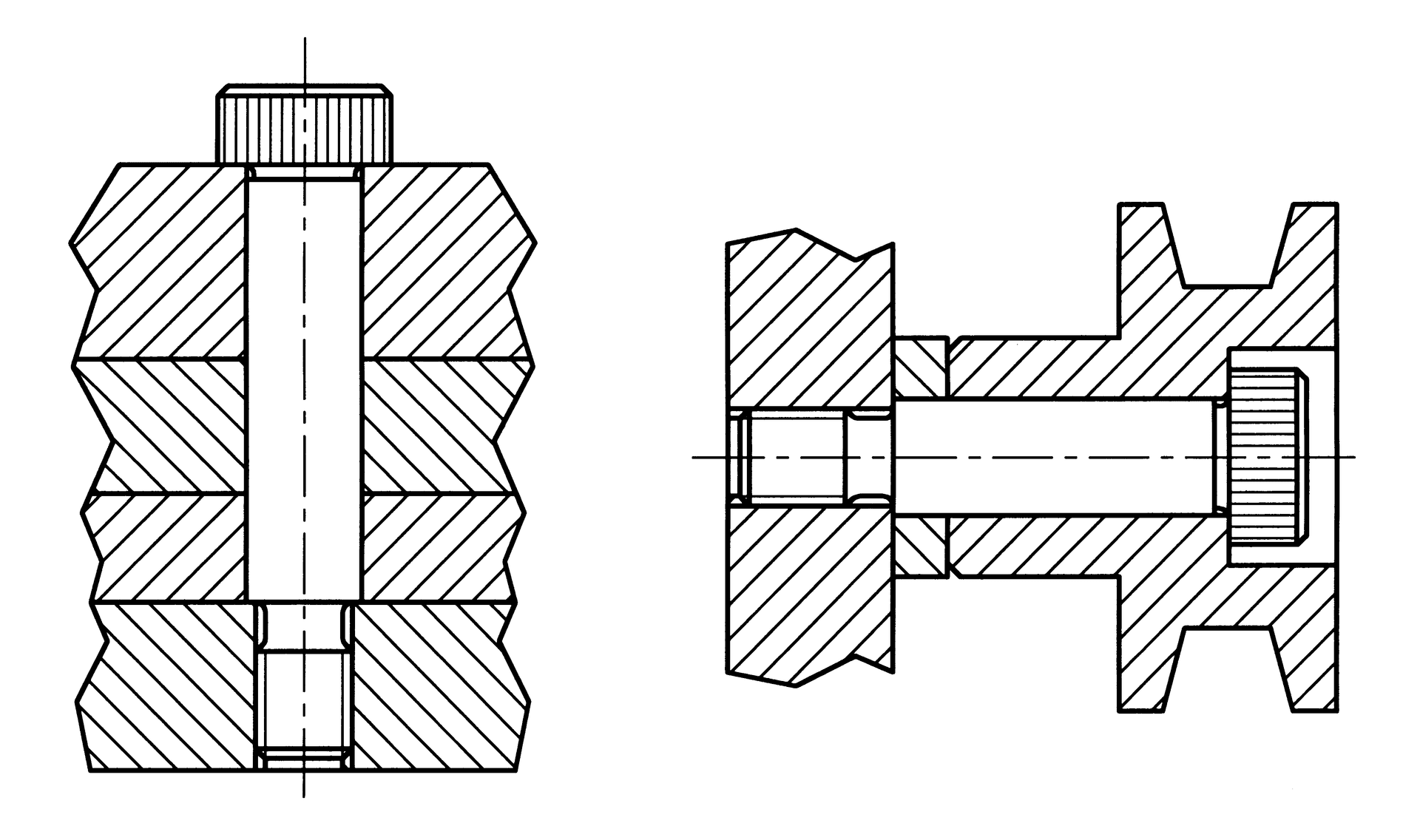

Vis épaulée à tête hexagonale permettant l'alignement précis et la fixation de nombreux éléments mécanique. Dans certaines applications, les vis peuvent être utilisées comme axe ou pivot.

Vis épaulées A17

Matière : Acier traité

Norme : ISO 7379

Résistance : 1200 N/mm²

Dimensions :

  • Diamètre M5 à M20
  • Longueur : 10 à 120mm

Avantages :

  • Permet un alignement précis
  • Peux servir d'entretoise
  • L'épaulement offre une surface plane pour les mouvements de rotation

Tolérance :

  • Tolérance corps : h8

Recommandation d'utilisation :

Montage : Serrer avec une clé hexagonale de taille appropriée sans forcer. S'assurer que l'épaulement est correctement positionné.

Recommandation d'entretien : Inspection régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée

Exemple : A17.012.070

Données Techniques

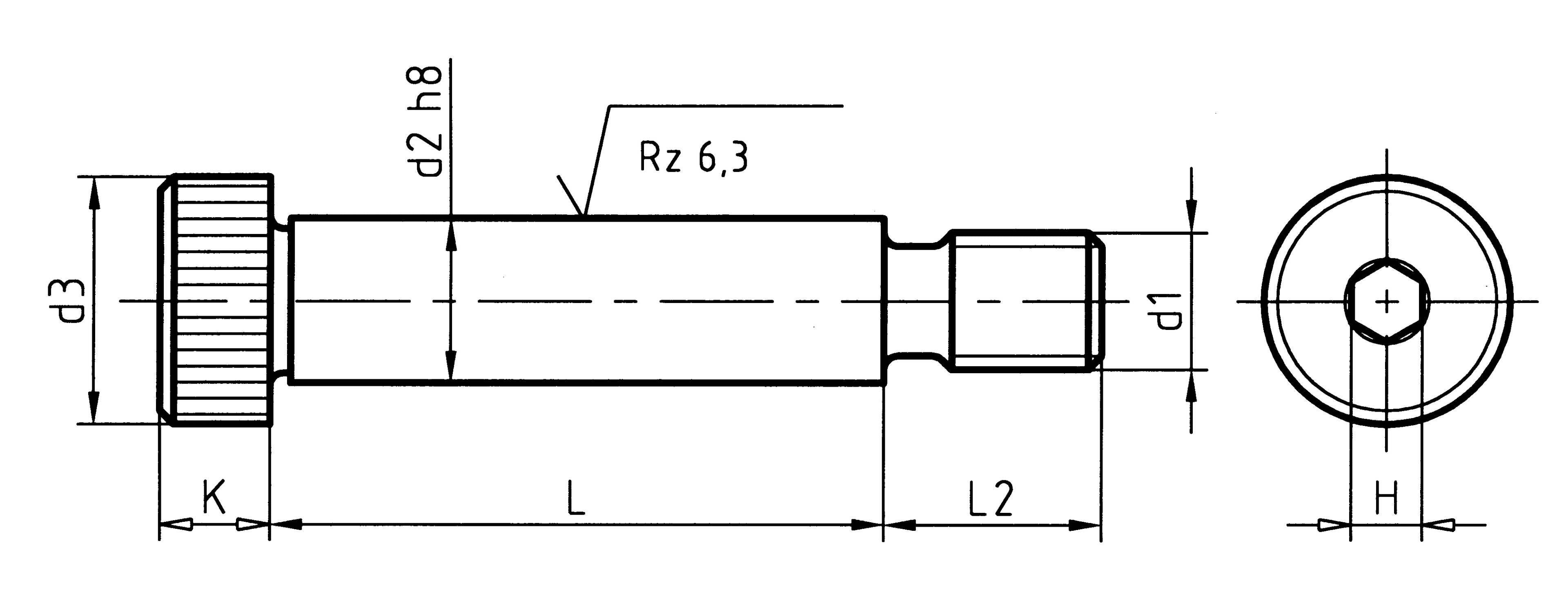

Schéma

L : Longueur épaulement

L2 : Longueur sous épaulement

K: Epaisseur tête

d2 : Diamètre épaulement

d3 : Diamètre tête

d1 : Diamètre partie filetée

Schéma A17
