Blocs à colonnes standards à colonnes dans l'axe de symétrie D61/D71
Blocs à colonnes standards à colonnes dans l'axe de symétrie D61/D71
Le bloc à colonnes standard à colonnes dans l'axe de symétrie D61 / D71 assure l'alignement précis des composant ainsi que la stabilité et la rigidité de la presse. Ces blocs à colonnes sont usinés et assemblés en délais courts.
Caractéristiques
Matière : S355J2+N
Norme : NF ISO 6753-1
Disponible avec ou sans plaques intermédiaires.
Dimensions :
- Dimensions externes : de 125 x 108mm à 315 x 284mm
- Surface utile : de 125 x 63mm à 315 x 284 mm
Pour guidage lisse
Vitesse de travail :
- Guidage acier : 0 à 15m/min
- Guidage bronze : 0 à 45m/min
Classes d'ajustage :
- Classe I : Pour découpage de tôle très fines. Pour jeu entre poinçon et matrice inférieur à 0,02 mm par côté.
- Classe 2 : Pour découpage de tôle supérieure à 0,4 mm. Pour jeu entre poinçon et matrice de 0,02 à 0,06 mm par côté. Pour la majorité des applications.
- Classe 3 : Pour jeu entre poinçon et matrice de 0,08 mm par côté. Pour outils d’emboutissage.
Nos plaques sont oxycoupées et recuites
Eléments de manutention : Des nez de levage, anneaux de levage ou autres éléments de manutention peuvent être ajoutés à nos blocs à colonnes standards sur demande.
Avantages :
- Largeur utile maximale
- Effort équilibré au centre du bloc
- Détrompage grâce à deux diamètre de colonnes différents
Tolérances :
- Planéité des faces de la plaque
- -Epaisseur >30mm = 0,004 / 100mm
- -Epaisseur 20 < E < 30 = 0,008 / 100mm
- Parallélismes des faces de la place
- -Longueur de 0 à 100 mm = 0,006mm
- -Longueur de 100 à 200 mm = 0,012mm
- -Longueur de 200 à 300 mm = 0,018mm
- Perpendicularité du colonage 0,015 /100mm
- Localisation ±12 μm /m
Conception :
- Oxycoupage
- Recuit de stabilisation
- Fraisage
- Alésage
- Montage
Recommandation d'utilisation :
Montage : Les blocs à colonnes sont livrés montés et assemblés. Veillez à nivelez soigneusement le bloc avec la presse. Respecter les tolérances dimensionnelles afin de garantir l'alignement.
Utilisation : Veillez à la bonne lubrification du bloc afin de garantir sont bon fonctionnement et sa durée de vie.
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Contrôle des charges
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le bloc souhaitée en fonction des dimensions des plaques à partir du catalogue
- Le guidage souhaitée (par défaut nous montons des colonnes P10 et des bagues B10).
Exemple : 1x D61.016.008 avec P21.024.160, P21.025.160, B10.025.050 et B10.024.050

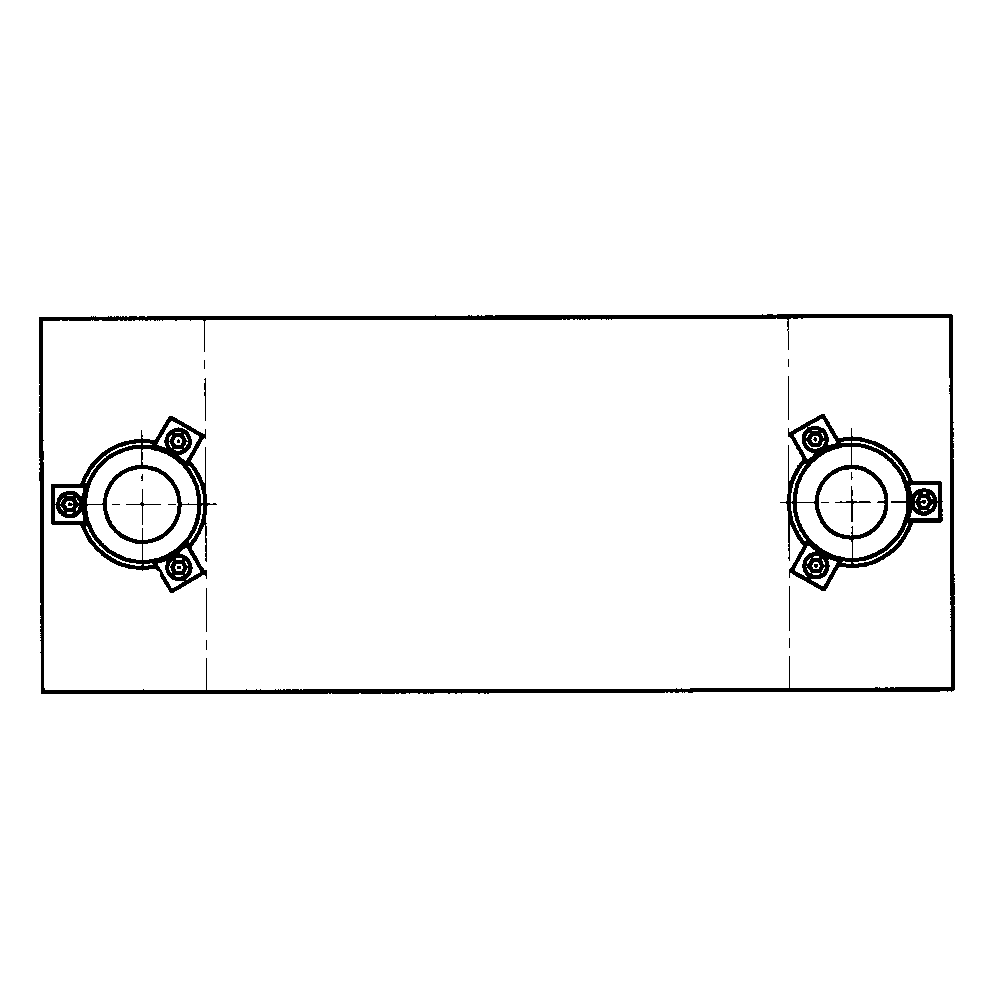

Modèle 3D

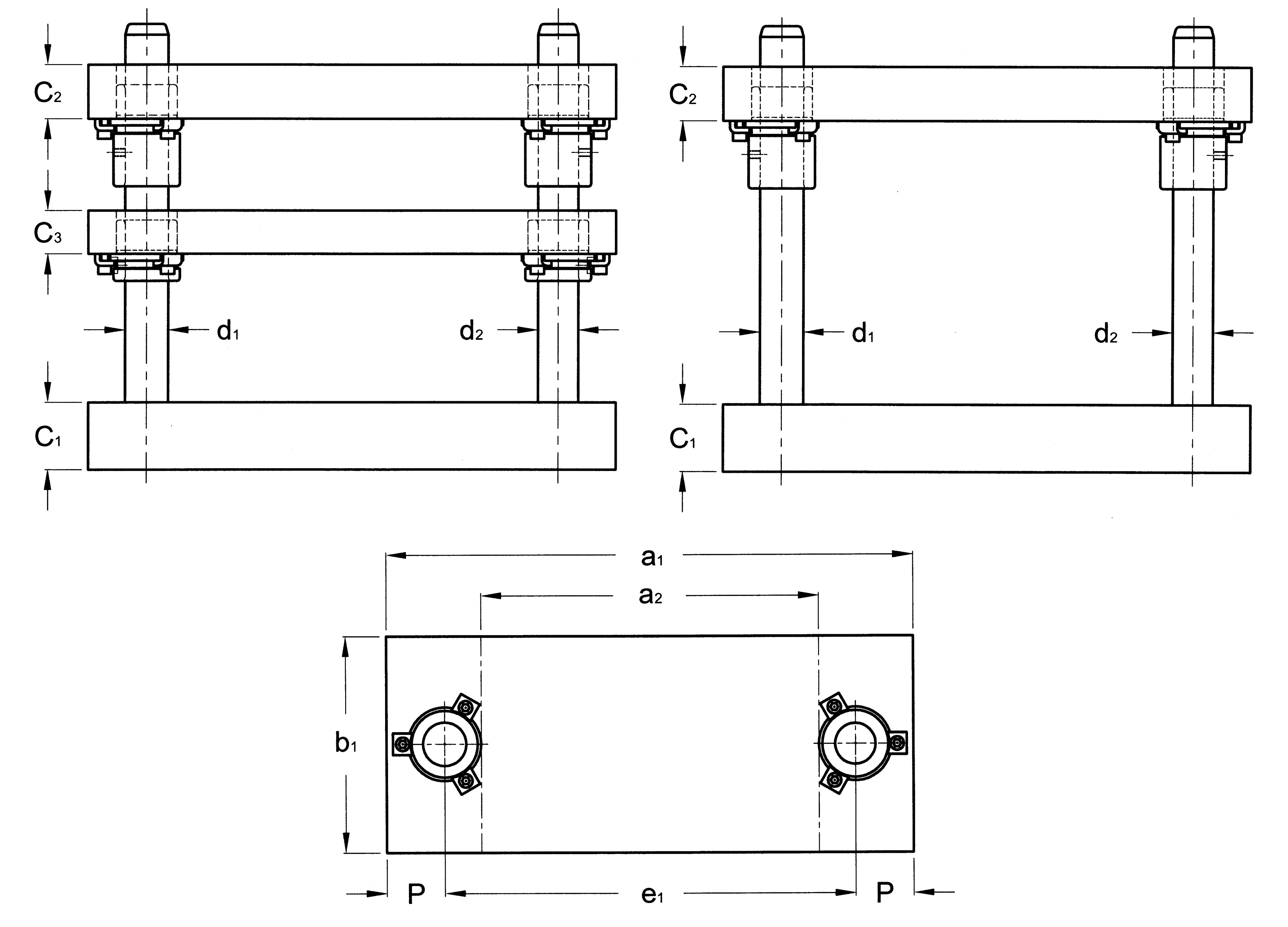

Schéma
a1 : Longueur
a2 : Longueur utile
b1 : Largeur utile
e1 : Entraxe entre le centre des colonnes
d1 : Diamètre colonnes 1
d2 : Diamètre colonnes 2
C1: Epaisseur plaque inférieure
C2 : Epaisseur plaque supérieure
C3 : Epaisseur plaque intermédiaire
Photos
FAQ
Description détaillée
AMDL est un atelier d'usinage de précision de plaques de grandes dimensions, où peuvent être usinées les plaques inférieures, les plaques intermédiaires, les plaques supérieures, les plaques dévêtisseuses, les plaques de semelles, de vos blocs à colonnes spéciaux.
Les blocs à colonnes standards à colonnes dans l'axe de symétrie de type D61/D71 de la marque déposée MDL existent dans les différentes variantes suivantes :
Type D61 avec plaque intermédiaire :
D61.010.008 , D61.012.008 , D61.016.008 , D61.020.008
D61.010.010 , D61.012.010 , D61.016.010 , D61.025.010
D61.012.012 , D61.016.012 , D61.020.012 , D61.031.012
Type D71 sans plaque intermédiaire :
D71.010.008 , D71.012.008 , D71.016.008 , D71.020.008
D71.010.010 , D71.012.010 , D71.016.010 , D71.025.010
