Bride de fixation B03.00X.000 pour colonnes RID
Les brides de fixation B03.00X.000 sont utilisées pour le maintien des éléments de guidage de marque MDL PB . Elles assurent une bonne fixation des éléments dans leur alésage par le serrage de la collerette des éléments de guidage sur l'outil. La tête de la vis de fixation est "logée" dans la bride ce qui permet de réduire l'encombrement. Cela permet d'optimisé l'espace utilisé par la bride et la vis lorsque vos outils sont en position fermée et que les plaques de vos outils sont rapprochées au maximum.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fb03.006.000.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Felements-de-guidage.png&w=3840&q=75)
Caractéristiques
Matière : Acier plié et bruni
Compatible avec :
- Colonne démontable à retenue inférieure RID
- Bague de guidage EB pour colonnes coniques
- Bague de guidage à collerette HB
- Bague de guidage à collerette JB
Dimensions : Pour vis de M4 à M10
Avantages :
- Encombrement minimale
- Haute résistance à la casse
- Tête de vis logée dans la bride pour optimiser l'encombrement dans l'outil
- Brunissage
Conception :
- Découpé
- Ebavuré
- Brunis
Recommandation d'utilisation :

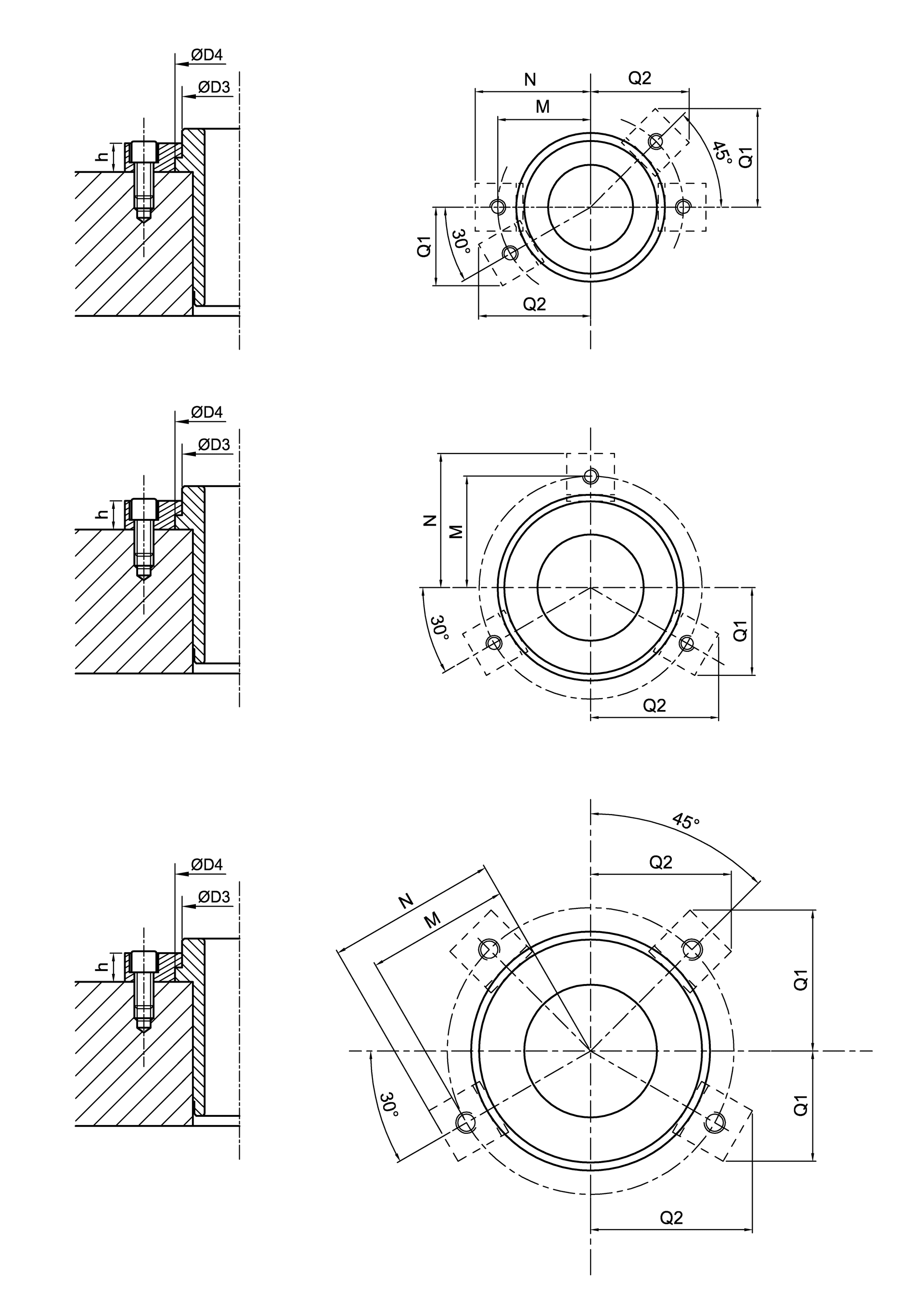

Montage : Utiliser le nombre de bride recommandé en fonction du diamètre de votre bague guidage :
Ø 12 à 25 : 2 brides
Ø 32 à 50 : 3 brides
Ø 63 à 100 : 4 brides
Pour les colonnes RID, les brides sont toujours par 3.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée
Exemple : B03.006.000
Données Techniques
Modèle 3D
Schéma

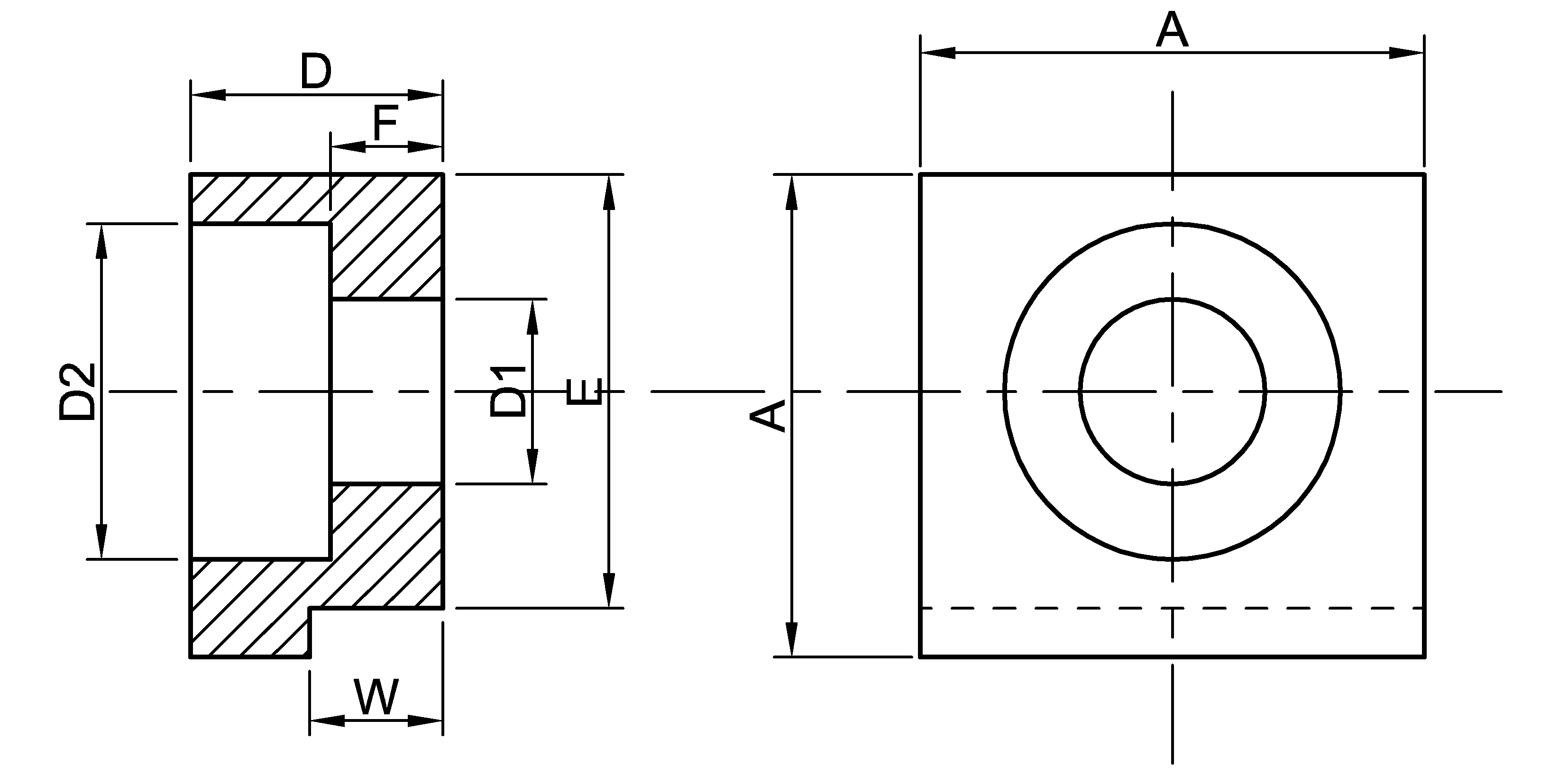

A : Largeur
D : Epaisseur
D1 : Diamètre alésage corps de la vis
D2 : Diamètre lamage tête de la vis
W : Epaisseur sous collerette
F : Longueur alésage corps de la vis
