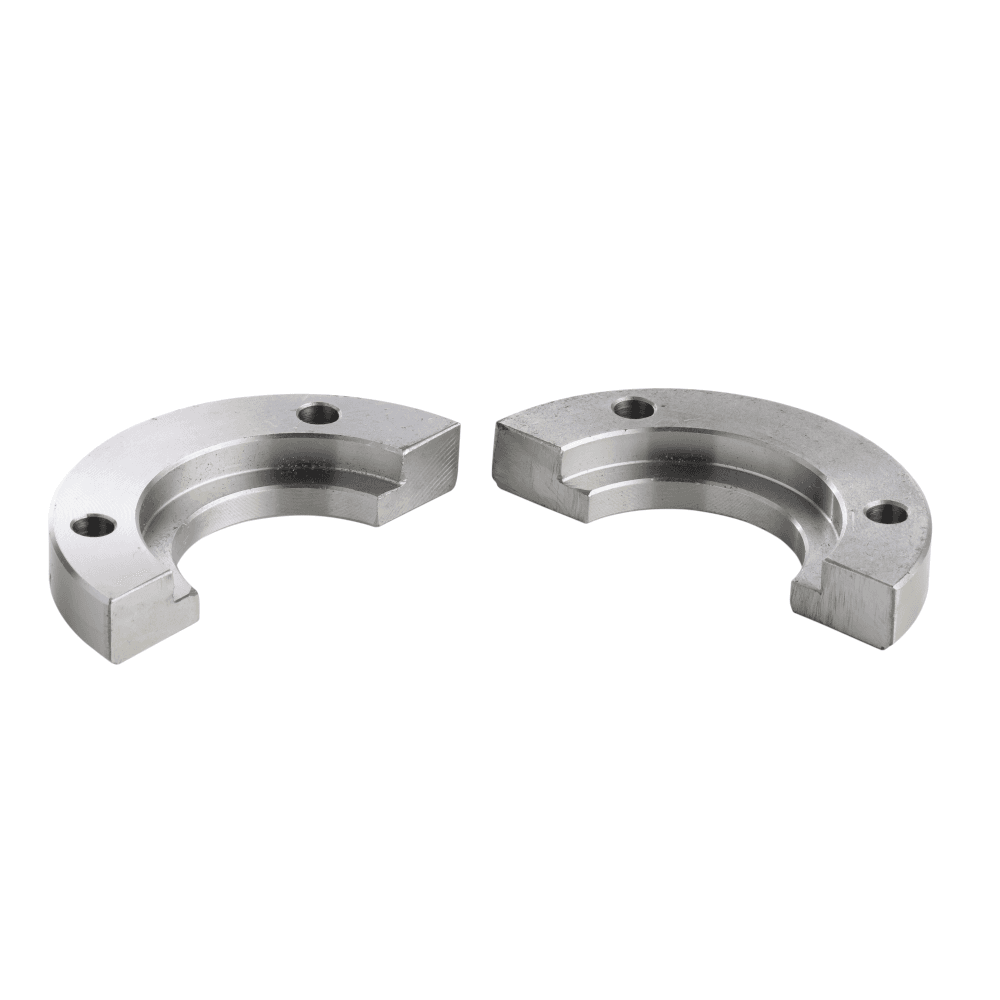

Bride demi-ronde BDR

Les brides demi-ronde BDR permettent la fixation des bagues BCA et BBEI grâce au serrage de la collerette. Les brides sont taraudées permettant leur fixation sur la plaque grâce à des vis A05.

Caractéristiques

Matière : Acier

Compatible avec :

  • Bague de guidage en bronze à emmancher BCA
  • Bague de guidage en bronze à inserts graphites BBEI

Dimensions : Pour bagues de diamètre 20 à 100

Avantages :

  • Bride taraudée
  • Haute résistance à la casse

Recommandation d'utilisation :

  • Montage : Utiliser un jeu de deux brides BDR afin de fixer les bagues BCA et BBEI. Celles-ci sont à fixer avec des vis A05 dans la plaque de votre outil. Le nombre de vis dépend du diamètre :
  • Ø 20 à 32 : 2 vis par brides - 4 vis au total
  • Ø 40 à 100 : 3 vis par brides - 6 vis au total


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La référence souhaitée

Exemple : BDR.020

Données Techniques

Modèle 3D

Schéma

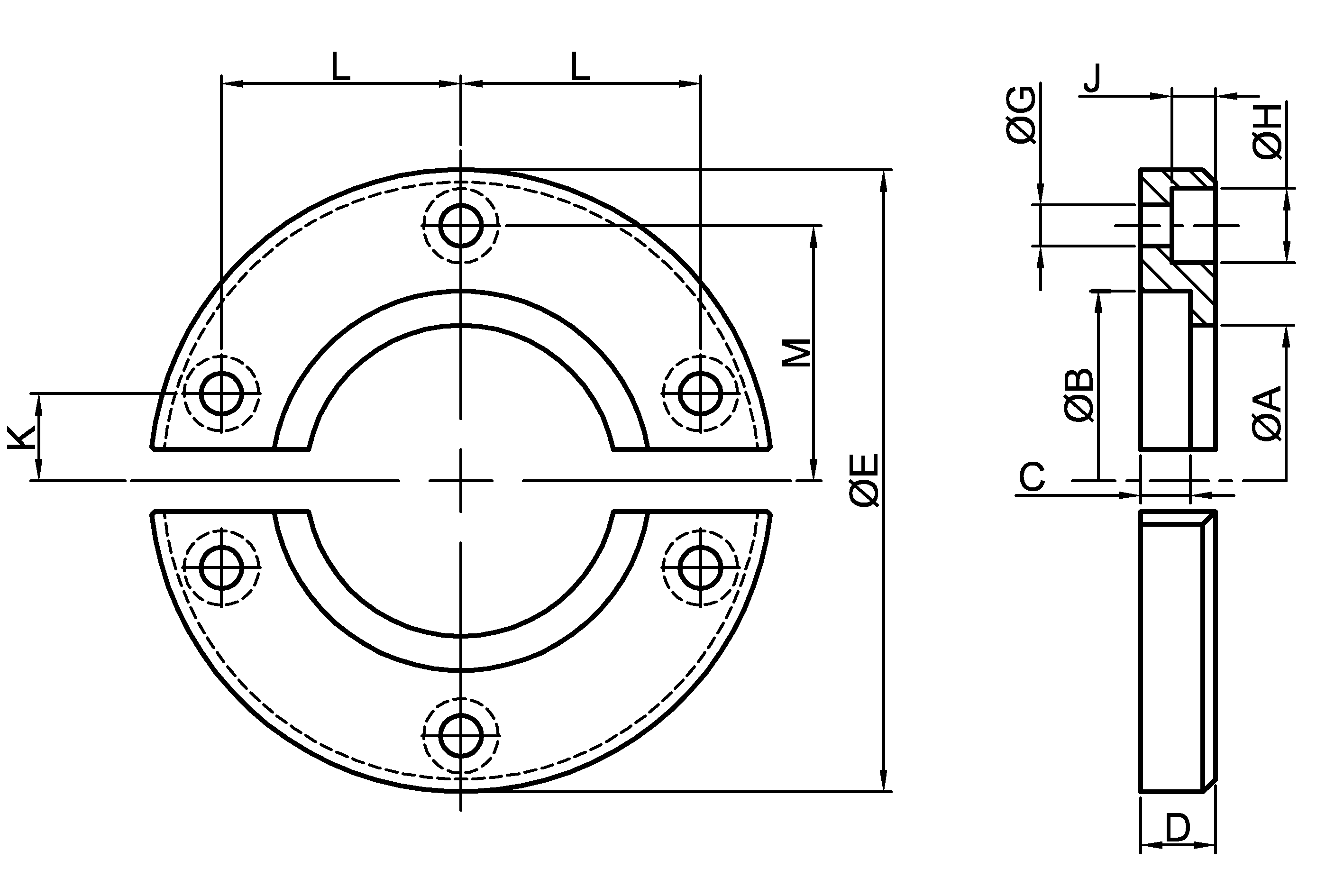

Schéma bride demi-ronde BDR
