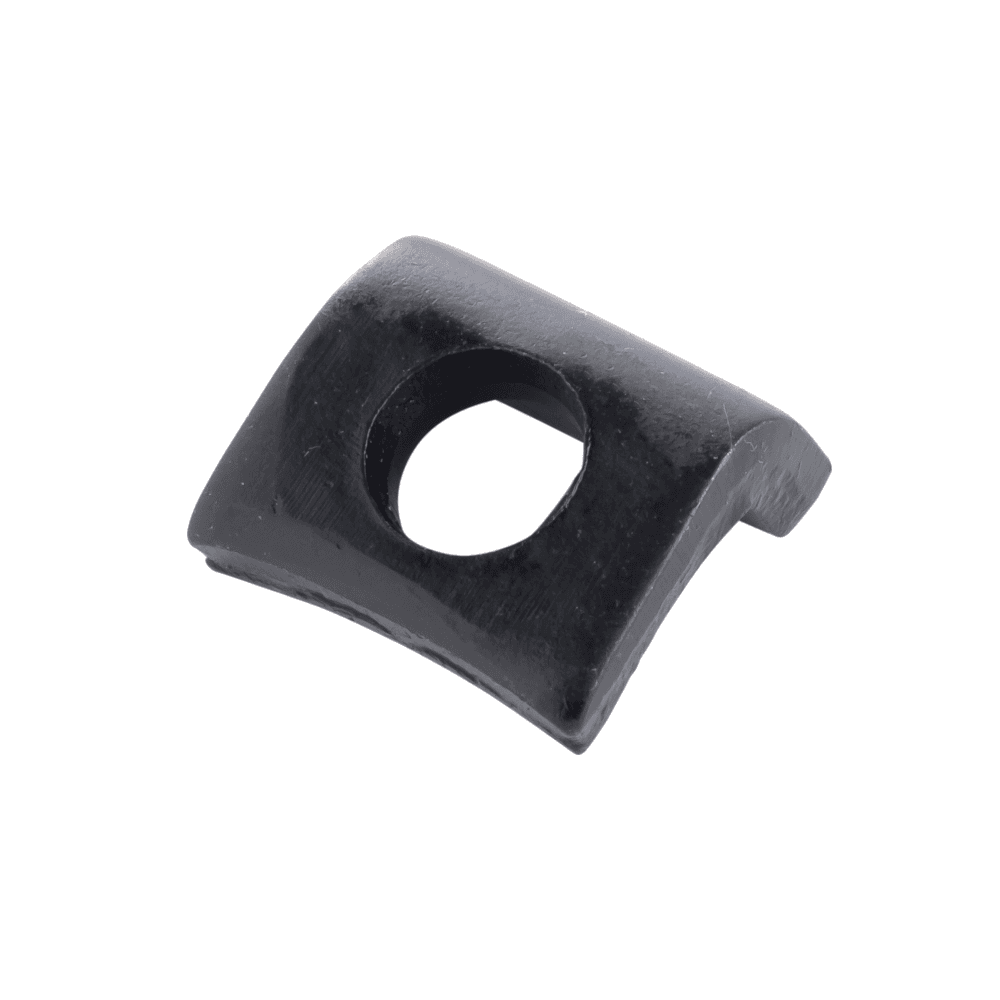

Bride sans vis B01

Les brides B01 en acier bruni et plié sont utilisées pour le maintien des éléments de guidage de marque MDL. Elles assurent une bonne fixation des éléments dans leur alésage par le serrage de la collerette des éléments de guidage sur l'outil.

Caractéristiques

Matière : Acier plié et bruni

Compatible avec :

  • Colonnes démontables P21
  • Bagues démontables en acier B10
  • Bagues démontables plaquées bronze B20 / B22
  • Bagues démontables insert bronze B20I/ B22I
  • Bagues démontables pour guidages à billes B40

Dimensions : Pour vis de M5 à M8

Avantages :

  • Encombrement minimale
  • Haute résistance à la casse
  • Rayon de courbure côté élément de guidage permettant de s'adapter à plusieurs diamètres
  • Brunissage

Conception :

  • Découpé
  • Plié
  • Ebavuré
  • Brunis

Recommandation d'utilisation :

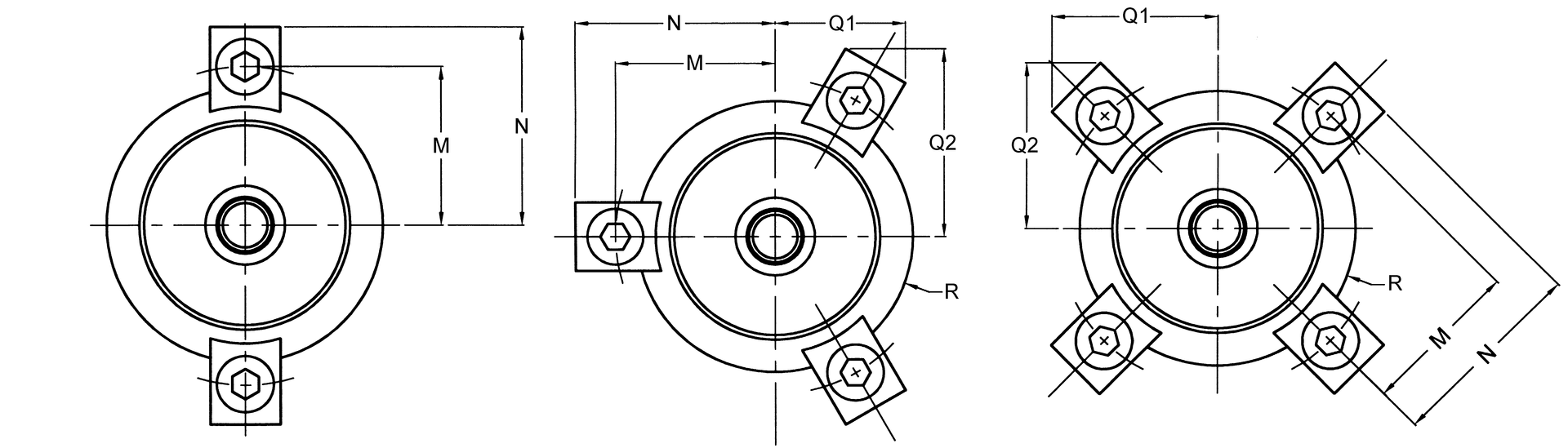

Montage : Utiliser le nombre de bride recommandé en fonction du diamètre de votre guidage :

Ø 19 à 20 : 2 brides

Ø 24 à 32 : 3 brides

Ø 38 à 80 : 4 brides


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La référence souhaitée

Exemple : B01.006.000

Données Techniques

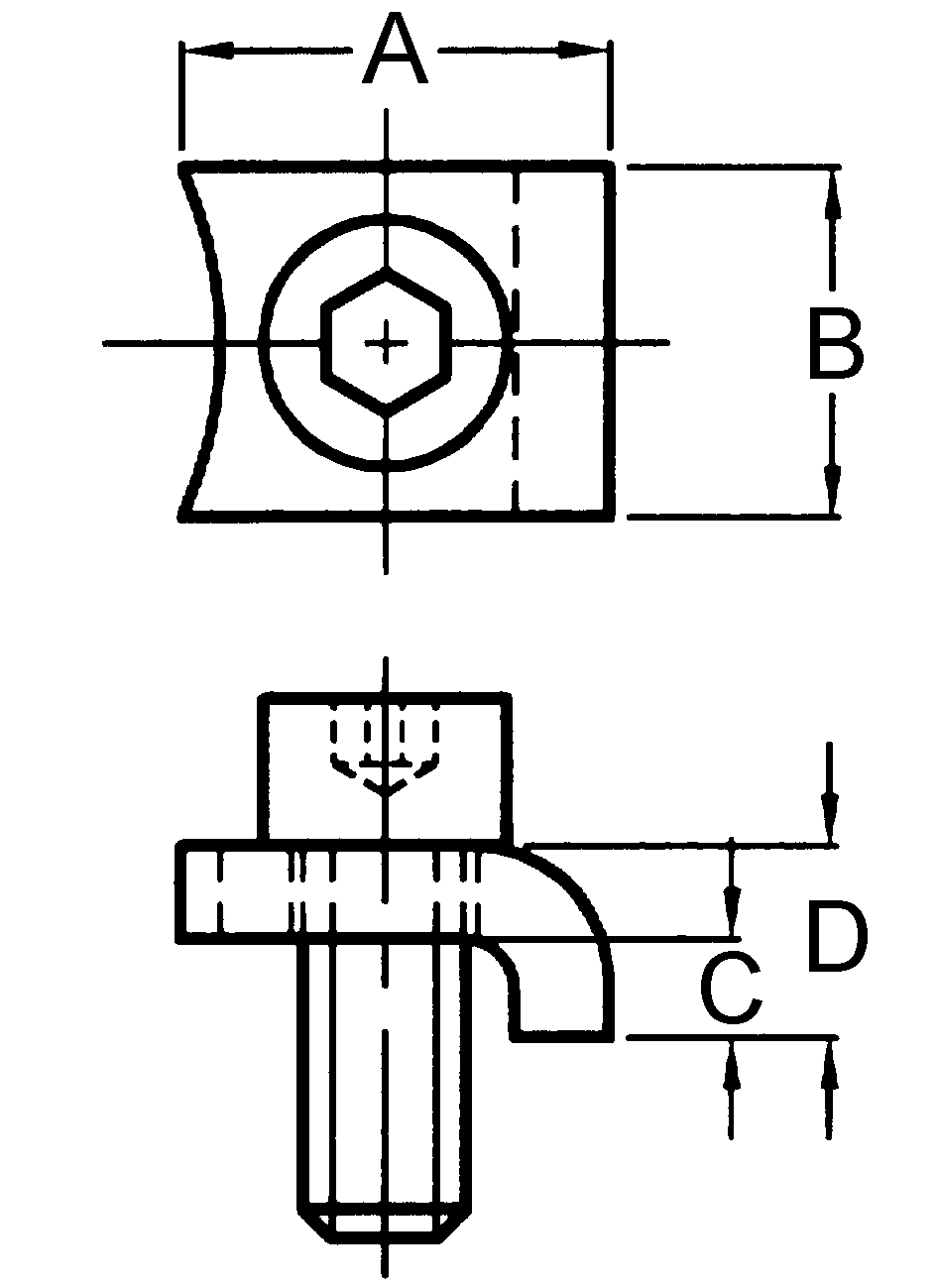

Schéma

A : Longueur

B : Largeur

C : Hauteur pliure

D : Epaisseur

Schéma B01
