Bride de fixation DIN B02.00X.100

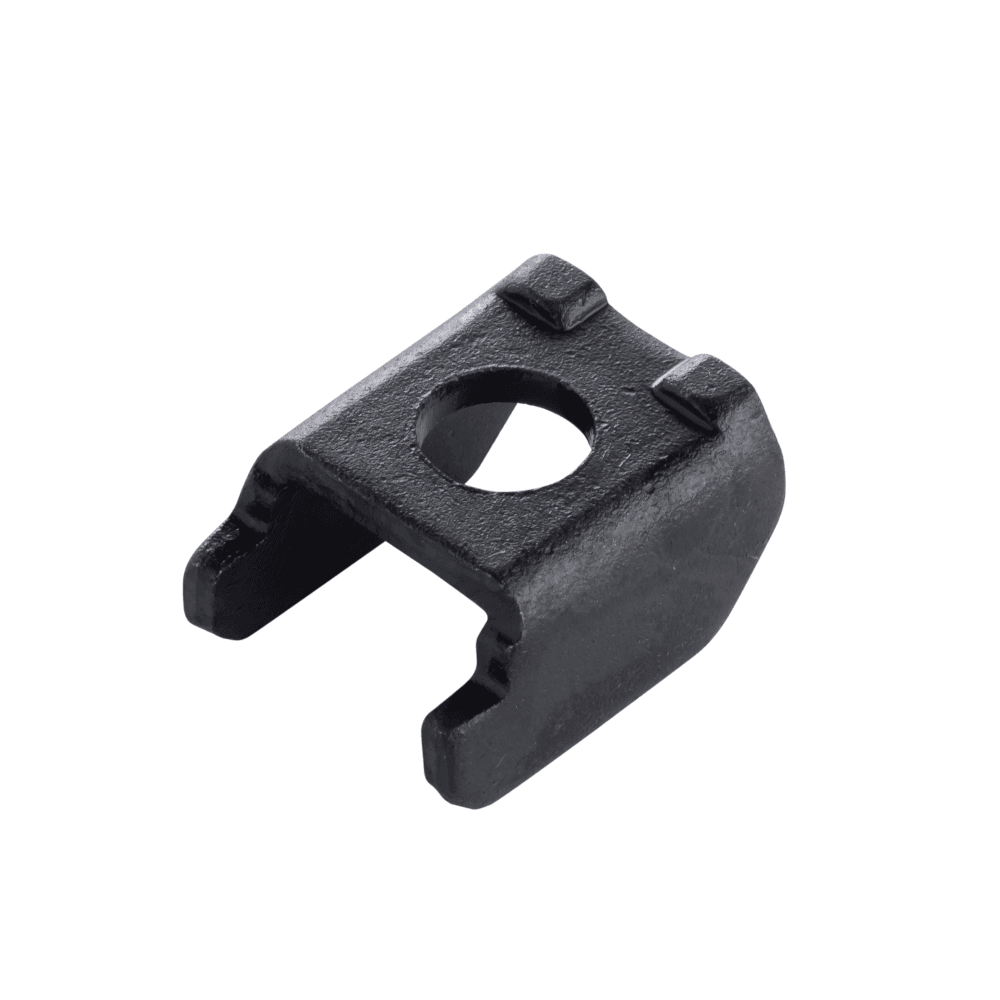

Les brides taille basse B02 en acier bruni et plié sont utilisées pour le maintien des éléments de guidage de marque MDL Blueline . Elles assurent une bonne fixation des éléments dans leur alésage par le serrage de la collerette des éléments de guidage sur l'outil. La tête de la vis de fixation est "logée" dans la bride ce qui permet de réduire l'encombrement. Cela permet d'optimisé l'espace utilisé par la bride et la vis lorsque vos outils sont en position fermée et que les plaques de vos outils sont rapprochées au maximum.
Caractéristiques
Matière : Acier bruni
Compatible avec :
- Bagues démontables en acier DB11
- Bagues démontables plaquées bronze DB21
- Bagues démontables pour guidage à biles DB41
Dimensions : Pour vis de M6 à M8
Avantages :
- Encombrement minimale
- Haute résistance à la casse
- Tête de vis logée dans la bride pour optimiser l'encombrement dans l'outil
- Conception avec ergot d'appui arrière favorisant la force de serrage de la bague sur l'outil
- Brunissage
Conception :
- Découpé
- Plié
- Ebavuré
- Brunis
Recommandation d'utilisation :
Montage : Utiliser le nombre de bride recommandé en fonction du diamètre de votre guidage :
Ø 19 à 32 : 3 brides
Ø 38 à 80 : 4 brides
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée
Exemple : B02.006.100
Données Techniques
Modèle 3D
Schéma

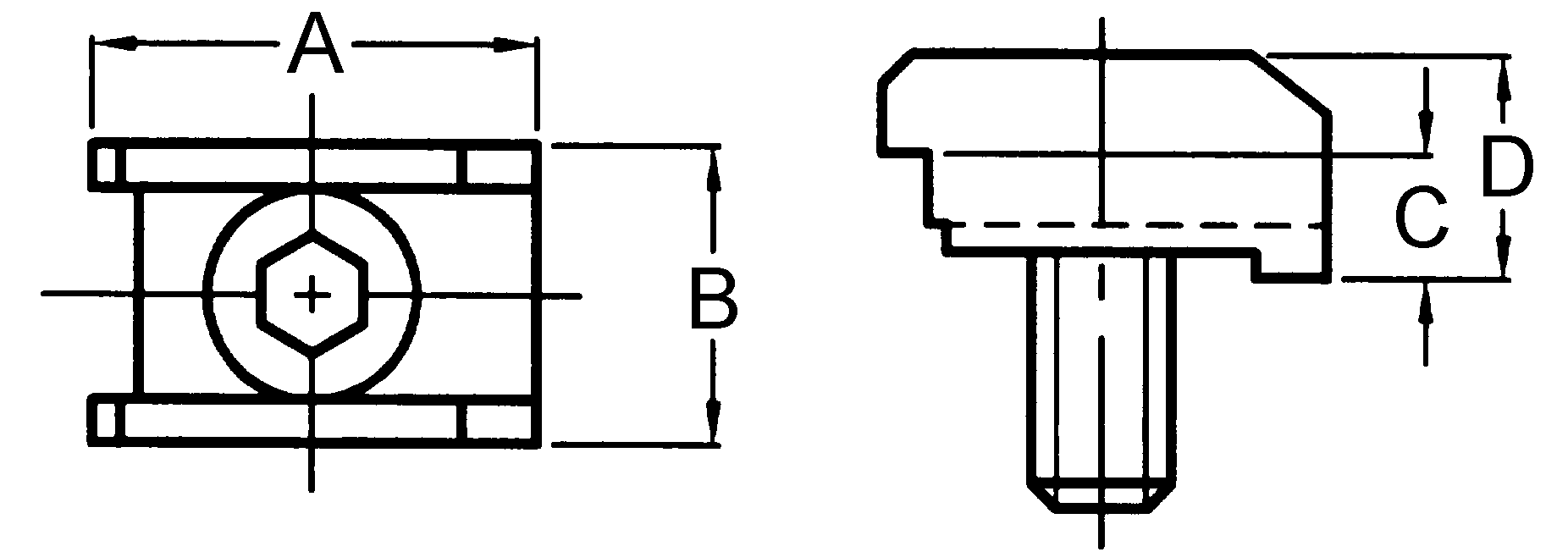

A : Longueur
B : Largeur
C : Hauteur sous la collerette
D : Epaisseur
