Bride de fixation B03.00X.100 pour bague de guidages AFNOR
Bride de fixation B03.00X.100 pour bague de guidages AFNOR

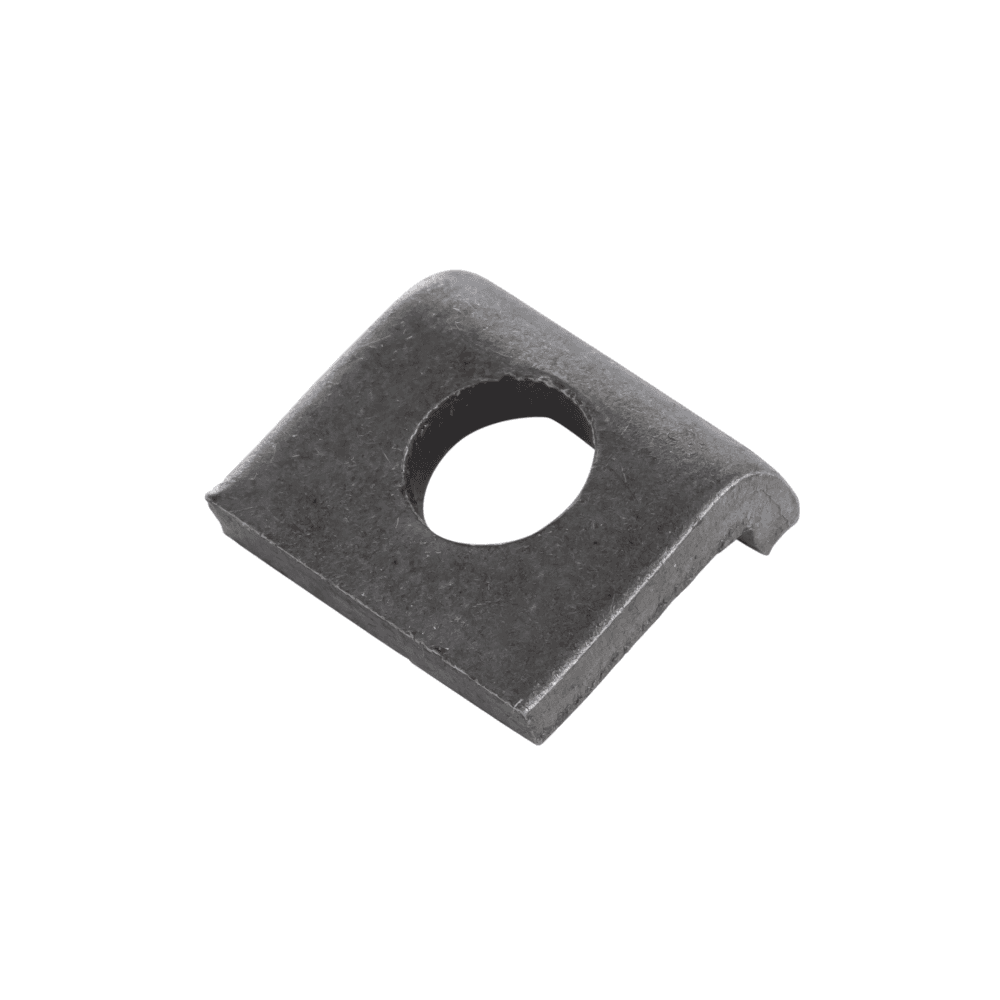

Les brides B03 en acier bruni et plié sont utilisées pour le maintien des éléments de guidage de marque MDL PB. Elles assurent une bonne fixation des éléments dans leur alésage par le serrage de la collerette des éléments de guidage sur l'outil.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fb03.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Felements-de-guidage.png&w=3840&q=75)
Caractéristiques
Matière : Acier plié et bruni
Norme : NF E63-125
Compatible avec :
- Bague en bronze BRO
- Bague aluanodisée ALU
- Bague en acier ACI
Dimensions : Pour vis de M6 et M8
Avantages :
- Encombrement minimale
- Haute résistance à la casse
- Rayon de courbure côté élément de guidage permettant de s'adapter à plusieurs diamètres
- Brunissage
Conception :
- Découpé
- Plié
- Ebavuré
- Brunis
Recommandation d'utilisation :

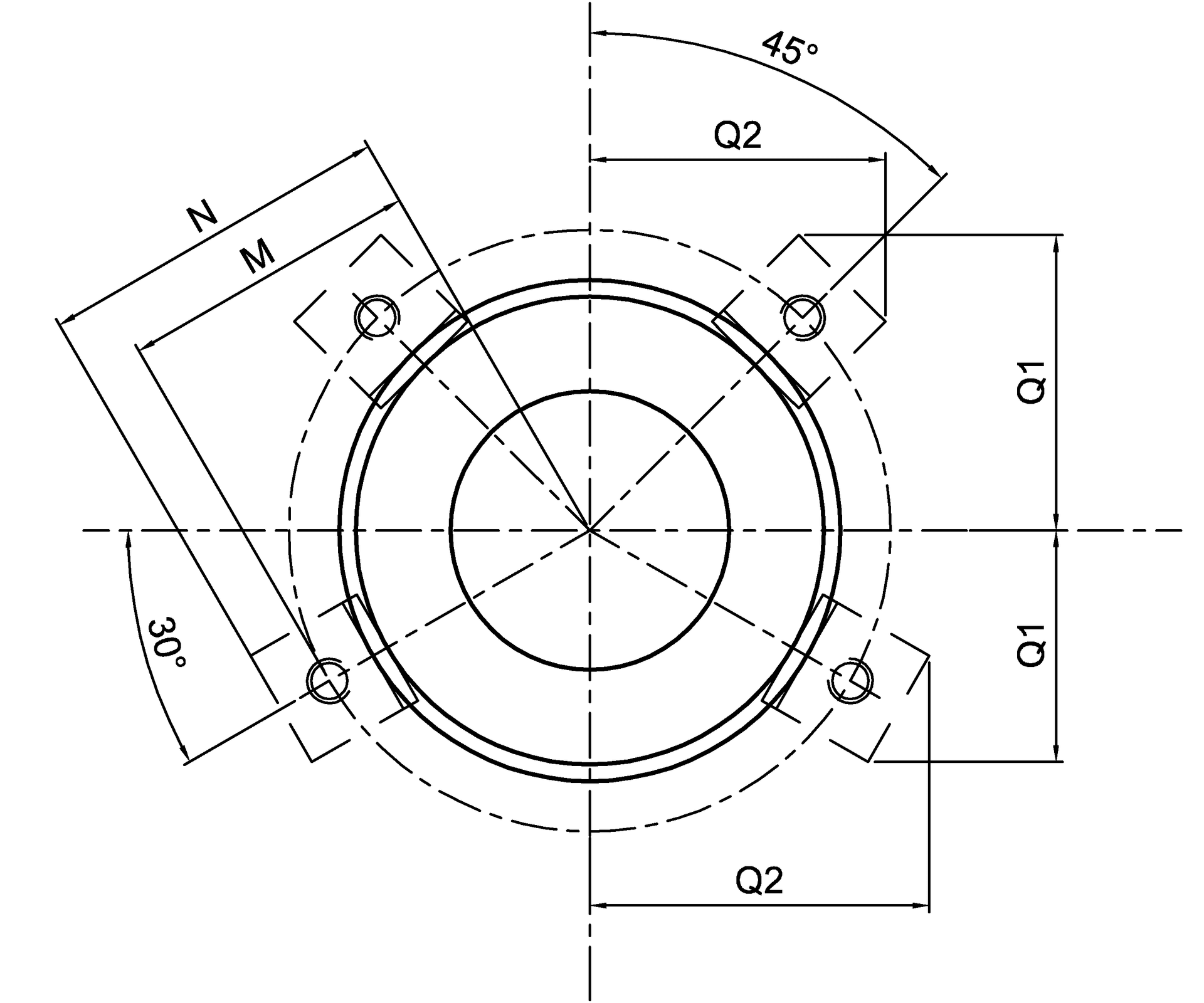

Montage : Utiliser le nombre de bride recommandé en fonction du diamètre de votre guidage :
Ø 20 à 25 : 2 brides
Ø 32 à 40 : 3 brides
Ø 50 à 80 : 4 brides
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée
Exemple : B03.006.100
Données Techniques
Modèle 3D

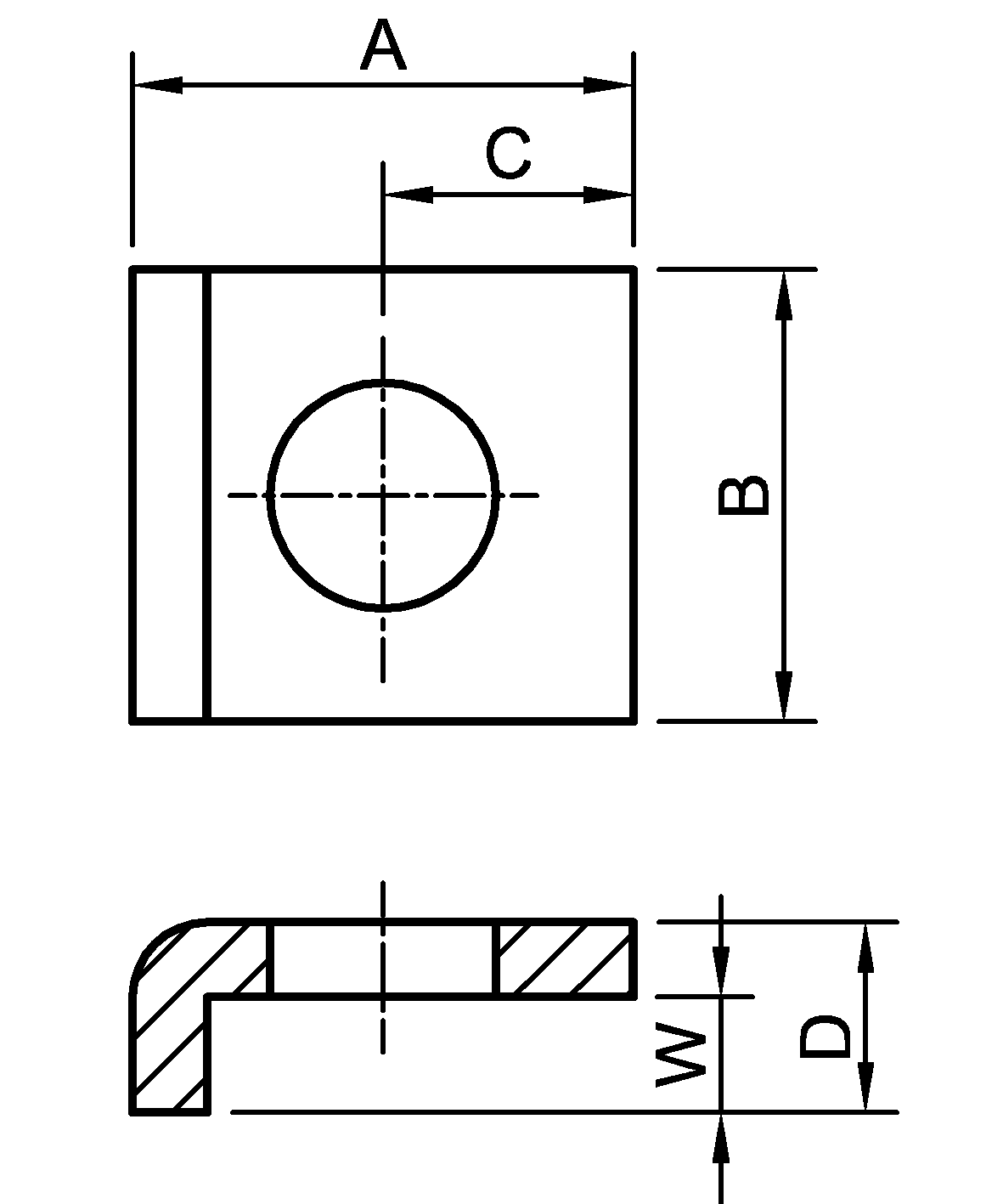

Schéma
A : Longueur
B : Largeur
D : Epaisseur
W : Epaisseur pliure
![Schéma B03.XXX.100](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fschema-b03.xxx.100.png&w=3840&q=75)
Photos
![MDL la marque déposée de composants normalisés pour la construction d'outillages de presse MDL la marque déposée, de composants normalisés pour la construction d'outillages de presse, propriété de la Scop AMDL](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Famdl-logo-mdl-rvb.png&w=1920&q=75)

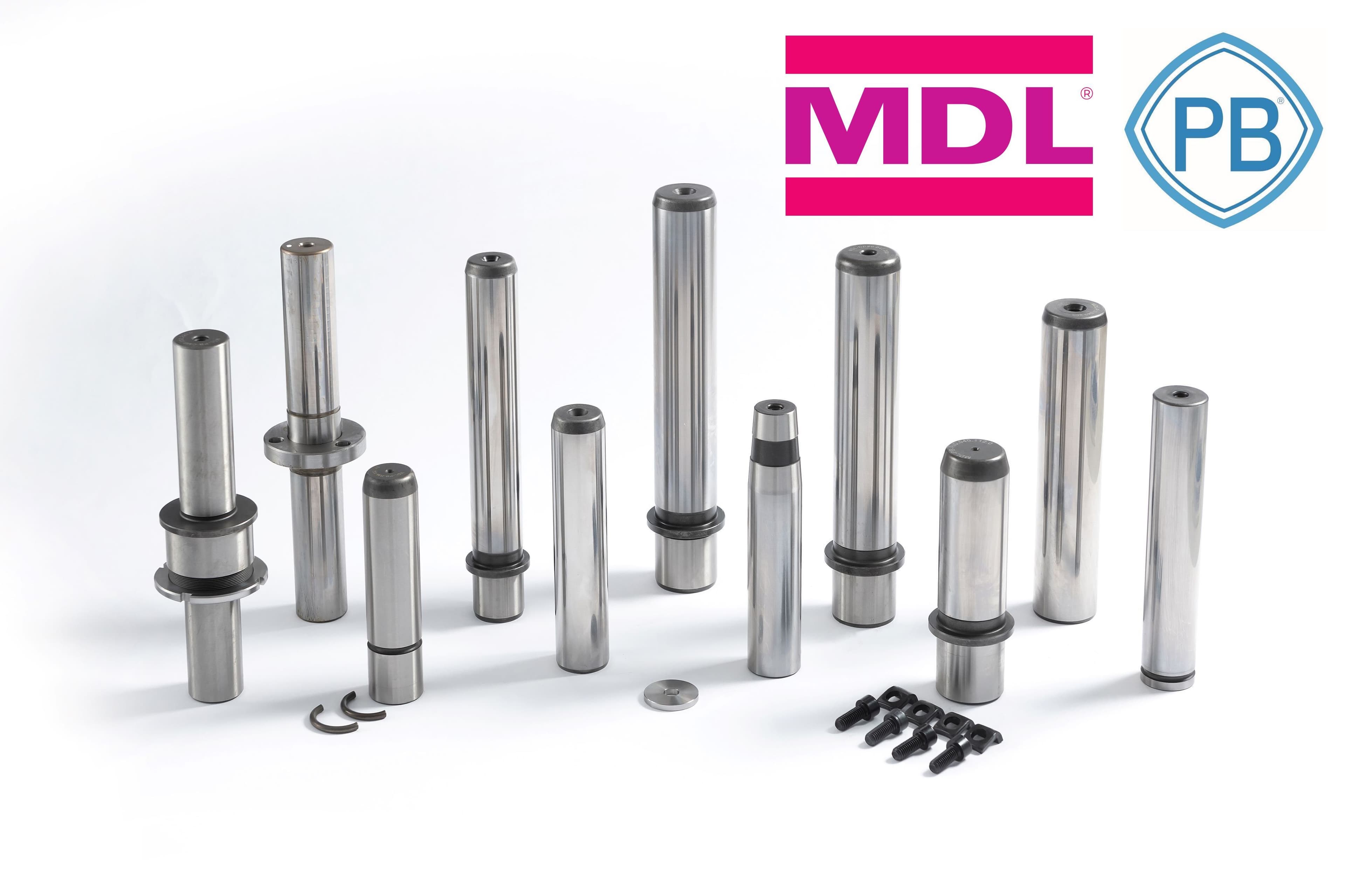

![MDL et Porter Besson marques déposées d'éléments de guidage pour la construction d'outillages de presse Colonnes de guidage des marques déposées MDL et Porter Besson en stock à La Scop AMDL](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fles-colonnes-de-guidage-pour-systemes-de-guidage-des-marques-mdl-et-porter-besson-du-fabricant-amdl-e52c72df.jpg&w=3840&q=75)
