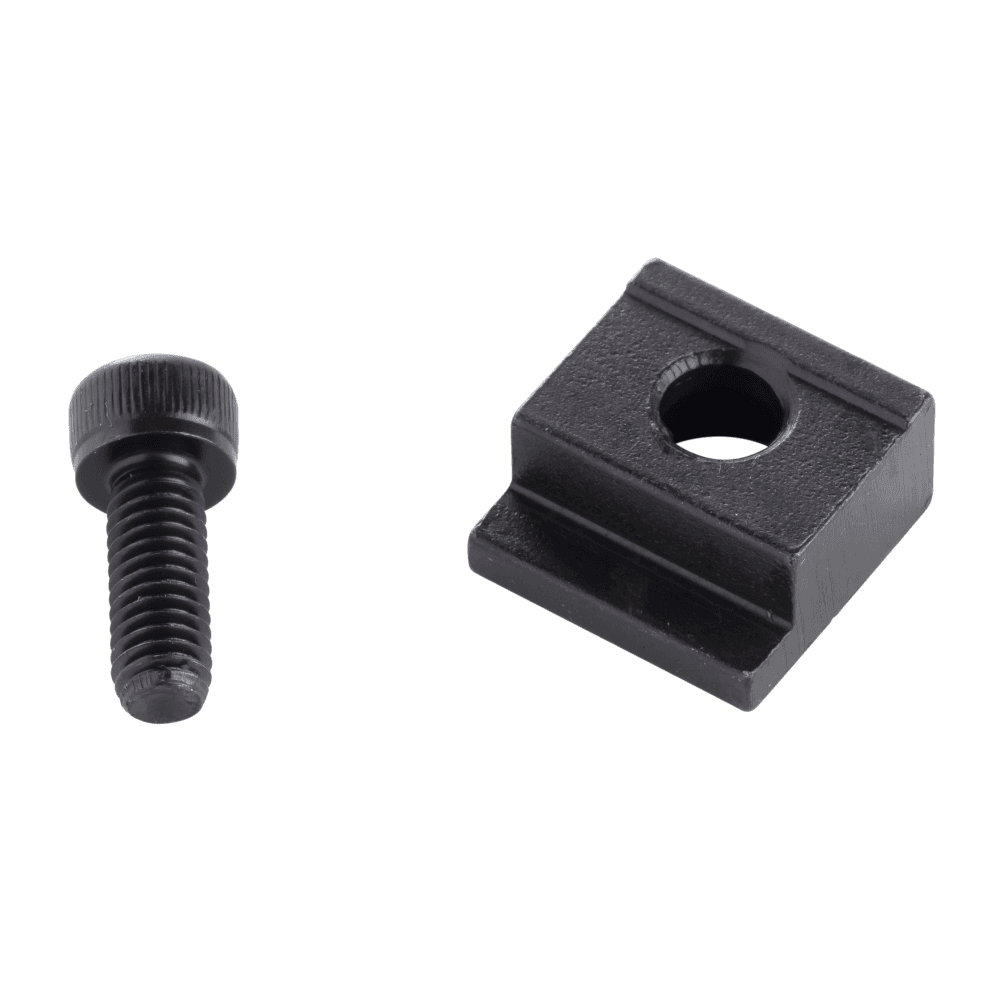

Brides de fixation bague DBEI DB05

Les brides de fixation DB05 permettent la fixation et le bridage des bagues DBEI ,dans leur alésage sur la plaque de votre outil, par le serrage de la collerette. La tête de la vis de fixation est "logée" dans la bride ce qui permet de réduire l'encombrement. Cela permet d'optimisé l'espace utilisé par la bride et la vis lorsque vos outils sont en position fermée et que les plaques de vos outils sont rapprochées au maximum.

Caractéristiques

Matière : Acier bruni

Compatible avec :

  • Bague de guidage en bronze DBEI

Dimensions : Pour vis de M6 et M10

Avantages :

  • Encombrement minimale
  • Haute résistance à la casse
  • Tête de vis logée dans la bride pour optimiser l'encombrement dans l'outil
  • Brunissage

Conception :

  • Découpé
  • Ebavuré
  • Brunis

Recommandation d'utilisation :

Montage : Utiliser le nombre de bride recommandé en fonction du diamètre de votre guidage :

Ø 24 à 32 : 3 brides

Ø 40 à 80 : 4 brides


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La référence souhaitée

Exemple : DB05.005.010

Données Techniques

Modèle 3D

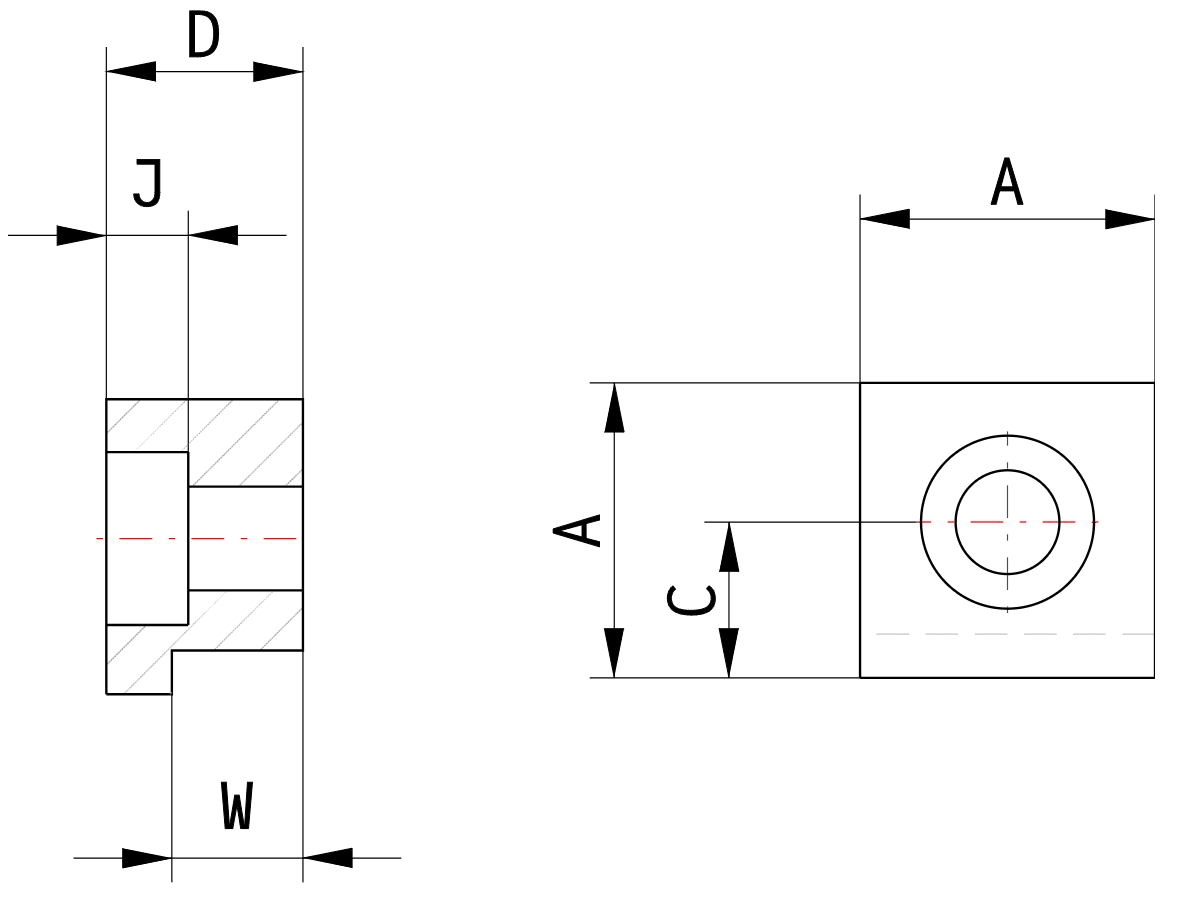

Schéma

A : Largeur

D : Epaisseur

J : Epaisseur collerette

W : Epaisseur sous collerette

Schéma bride de fixation DIN DB05
