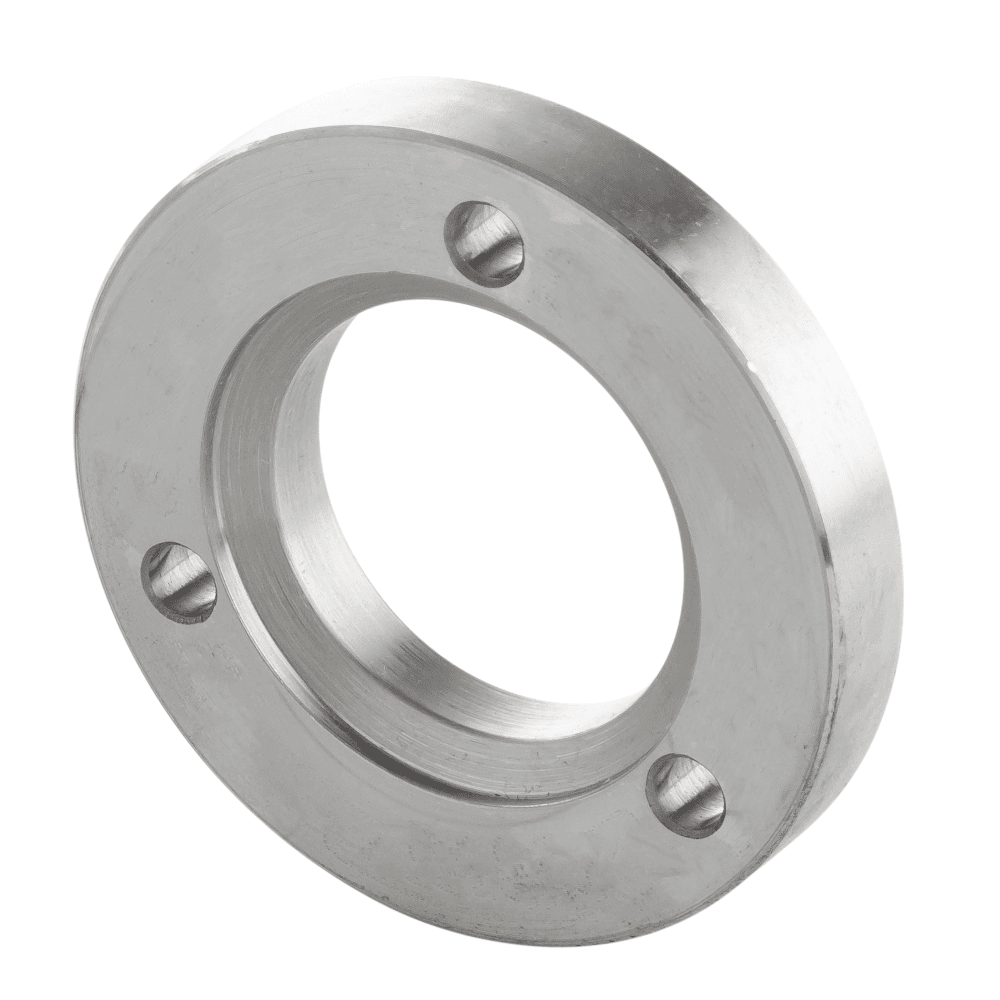

Collerette démontable P04 pour colonnes EPO
La collerette colonne démontable P04 permet la fixation et le bridage des colonnes à retenue par collerette EPO sur la plaque de votre outil.
Caractéristiques
Matière : XC 48
Compatible avec :
- Colonnes à retenue par collerette EPO
Dimensions : Pour colonnes de diamètre 20 à 40
Avantages :
- Taraudage permettant la fixation sur la plaque
- Pour fixation sur plaque intermédiaire
Recommandation d'utilisation :

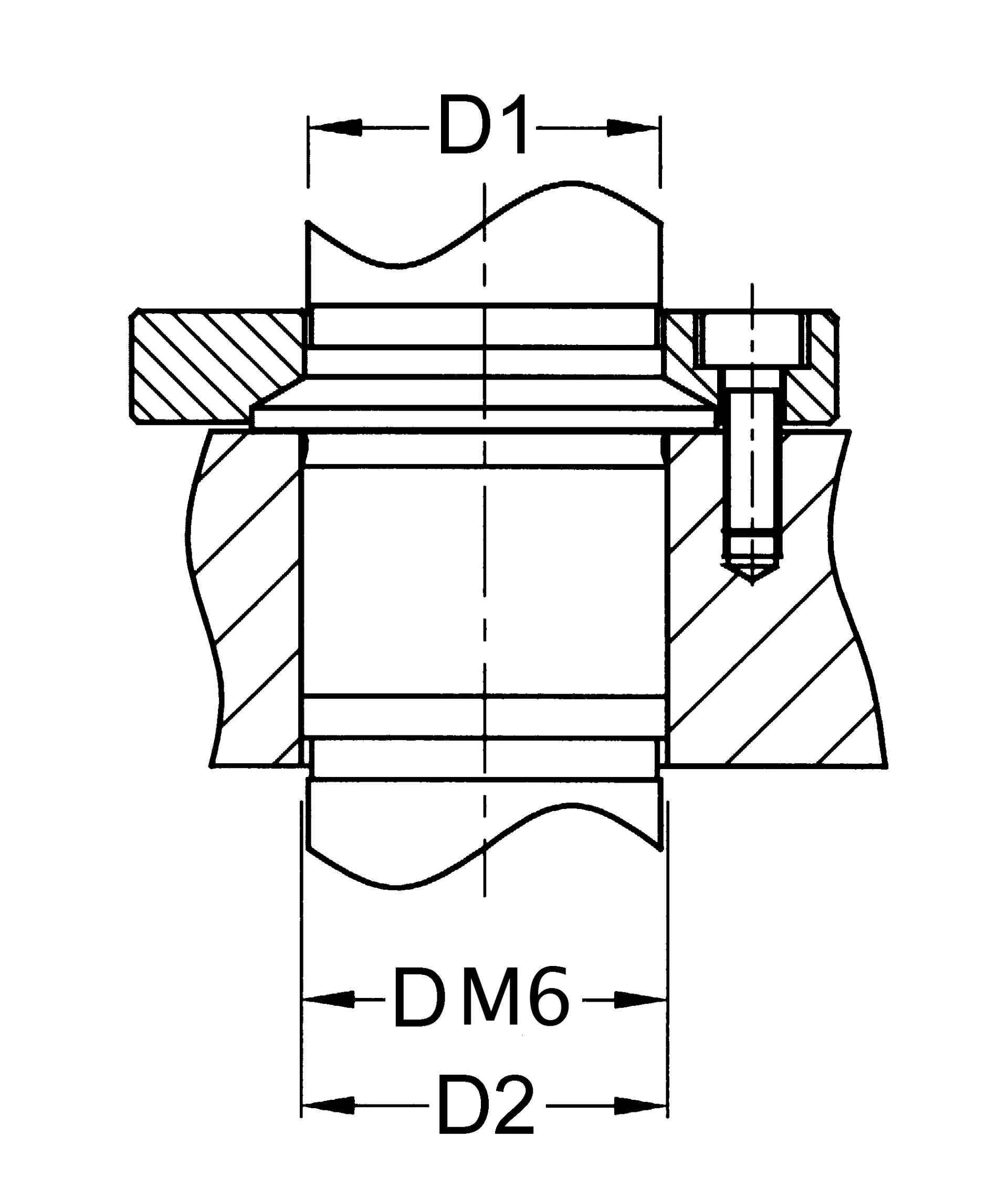

Montage : La collerette est à visser directement sur la plaque intermédiaire de votre outil bridant ainsi la colonne EPO.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée
Exemple : P04.040.000
Données Techniques
Modèle 3D

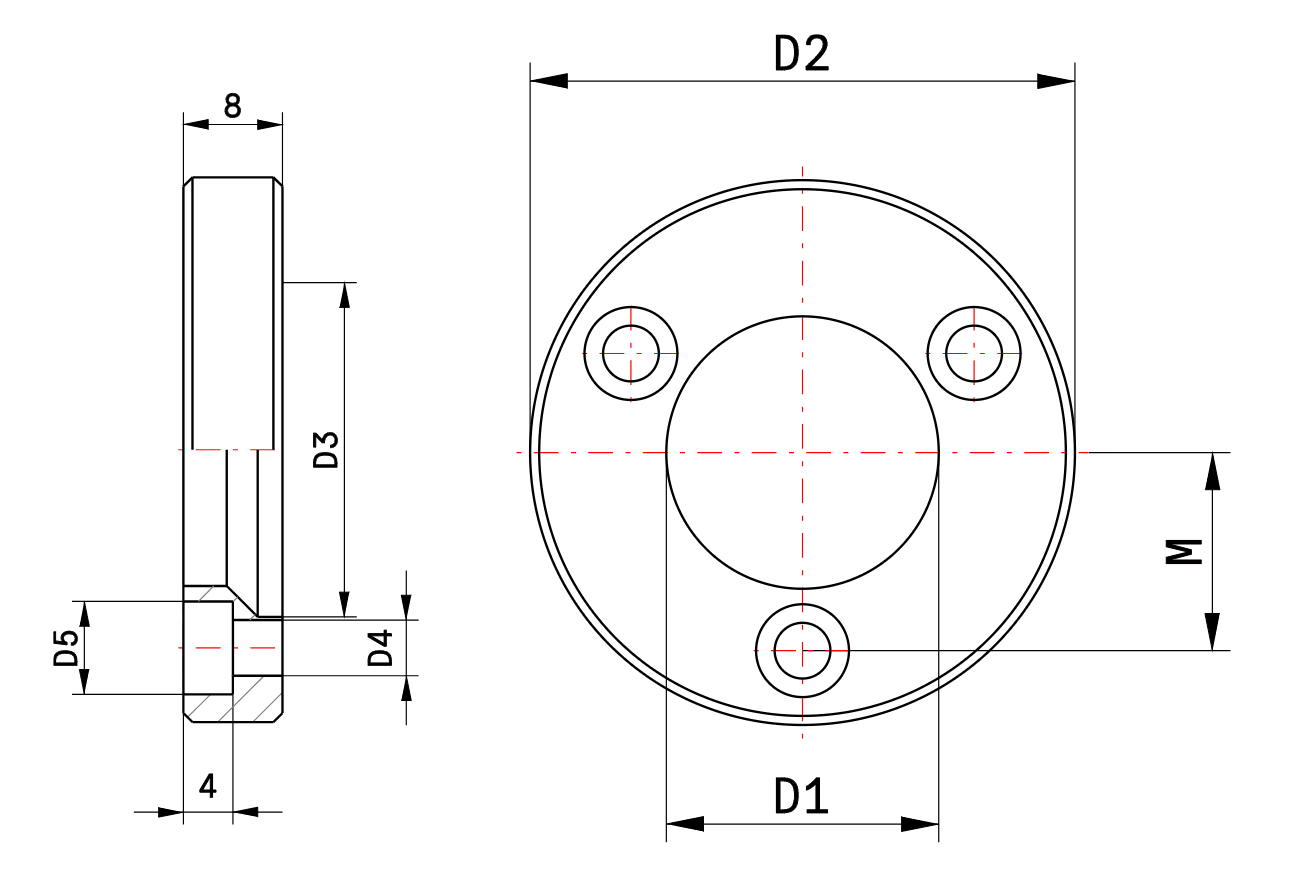

Schéma
D1 : Diamètre colonne
D2 : Diamètre collerette
D3 : Diamètre bridage colonne
D4 : Diamètre corps vis
D5 : Diamètre lamage tête de vis
