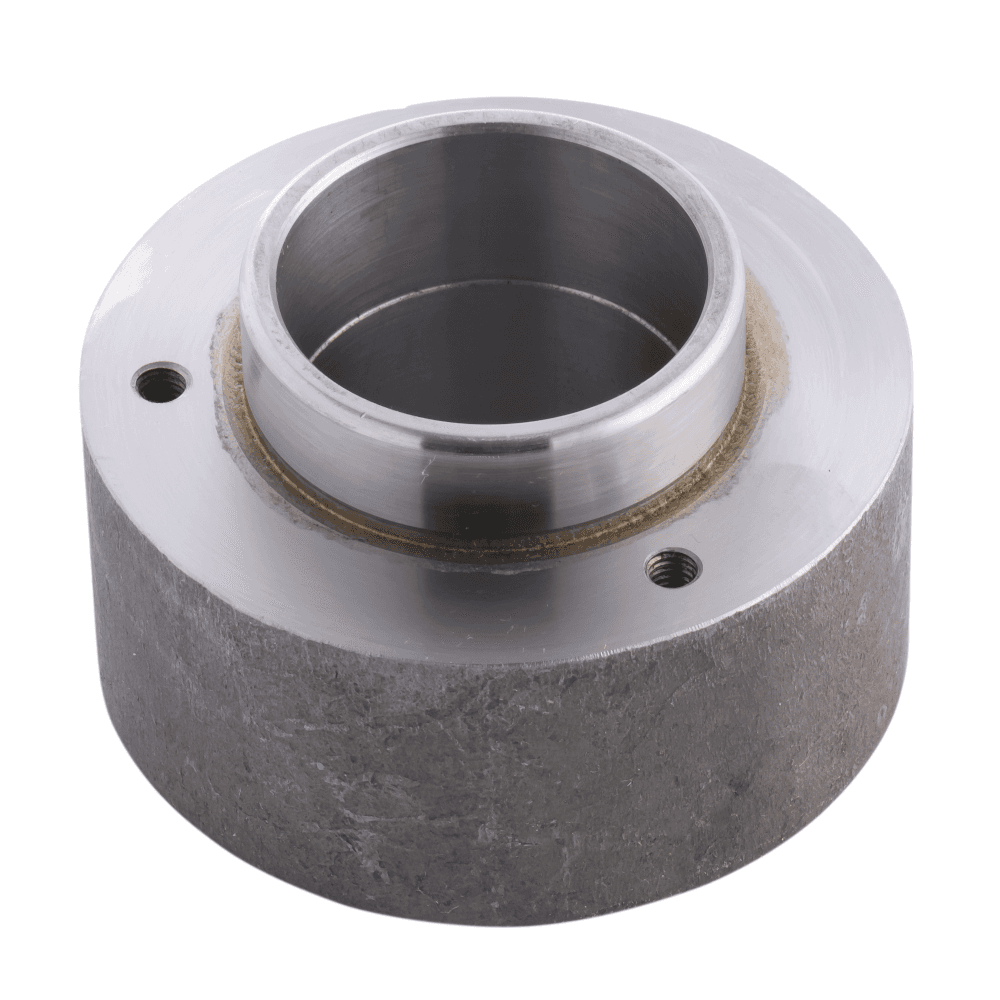

Réhausse ronde bague R06
Les réhausses de bague ronde R06 sont utilisées afin de pouvoir ajuster la hauteur de fixation des éléments de guidage dans l'outil. Elle permettent donc d'augmenter la course de travail de votre outil tout en garantissant la précision et la stabilité dans les processus d'emboutissage et d'estampage.
Caractéristiques
Matière : Acier au carbone laminé
Dimensions :
- Diamètre : Pour bague de diamètre 32 à 80mm
- Hauteur utile : de 40 à 125mm
Fixations : Fixée à l'aide de trois vis de fixations dans la plaque.
Avantages :
- Facile d'installation grâce aux préperçages
- Encombrement réduit dans l'outil
- Seulement 3 points de fixations
Recommandation d'utilisation :

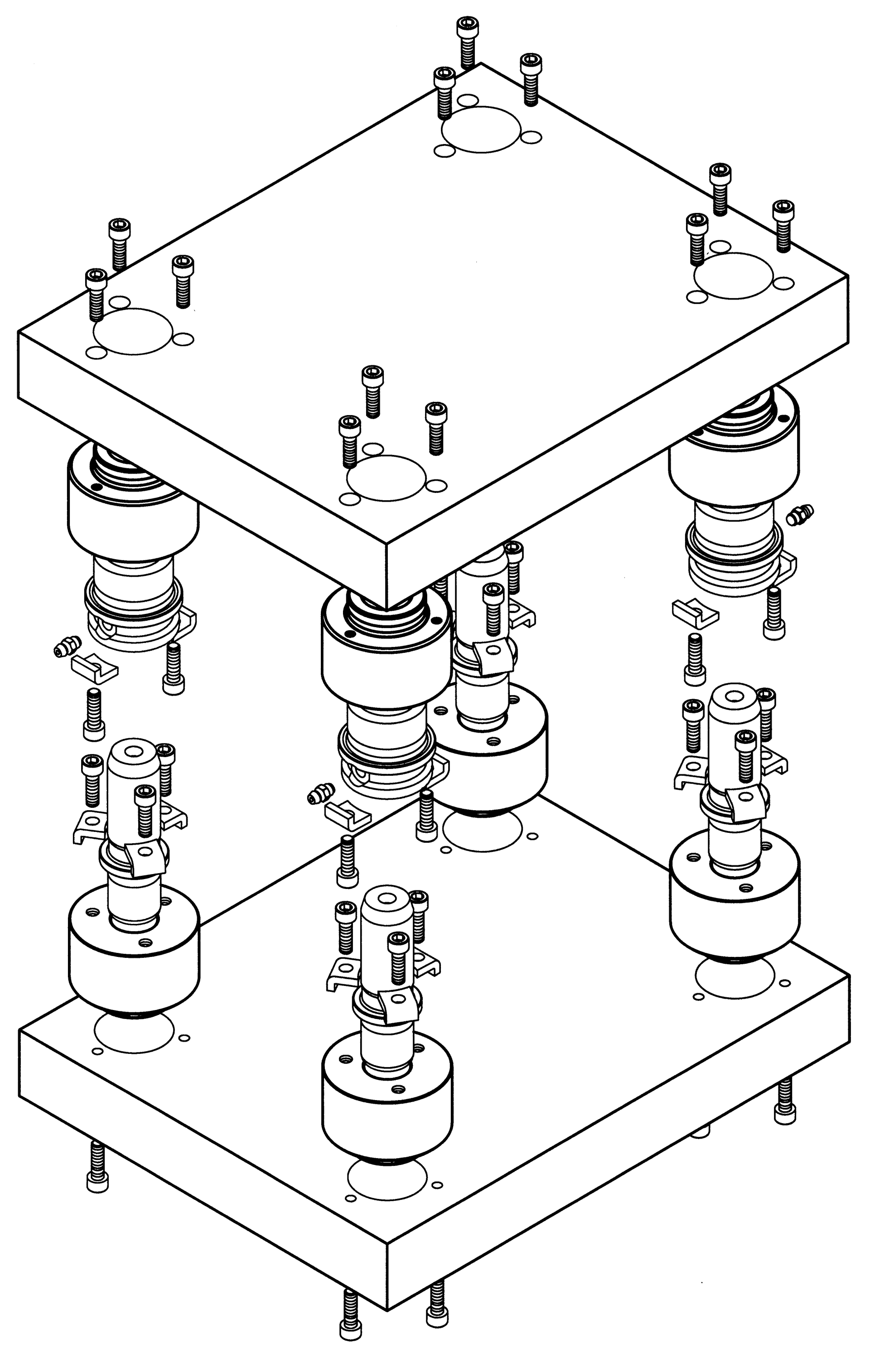

- Montage : La réhausse est à fixer du côté non travaillant de vos outils à l'aide de 3 vis M6 ou M8 selon le diamètre. L'emmanchement se fait serrer dans l'alésage de la plaque.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La hauteur utile souhaitée
Exemple : R06.040.063
Données Techniques
Modèle 3D
Schéma
D1 : Diamètre colonne
D2 : Diamètre emmanché
D4 : Diamètre extérieur
F : Hauteur utile
E: Hauteur emmanchée
MR : Entraxe entre la colonne et les vis de fixation
