Rondelle de retenue type 1 C01 pour cages à billes C11
Rondelle de retenue type 1 C01 pour cages à billes C11

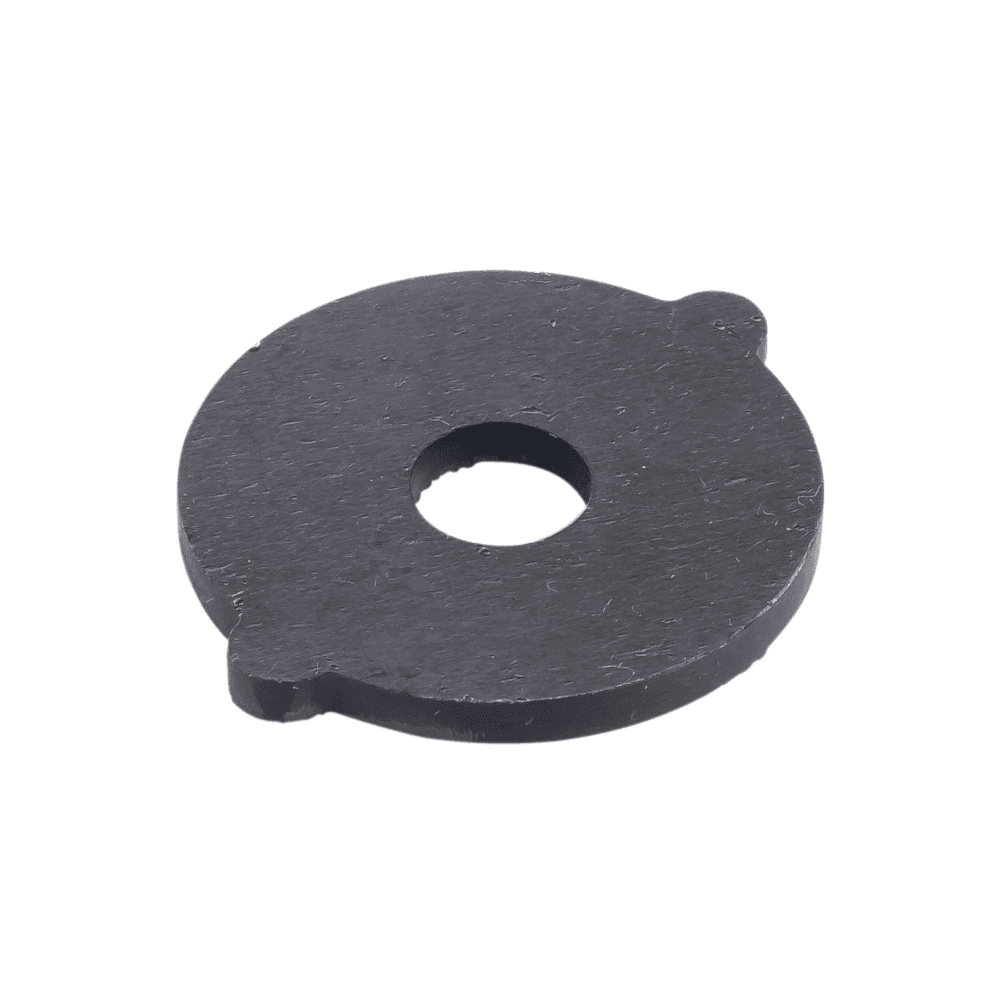

La rondelle de retenue type 1 C01 pour cages à billes C11 permet assemblé avec une vis de fixation de synchroniser le mouvement de la cage à billes avec celui de la colonne. Les "oreilles" situées de chaque côté de la rondelle permettent la retenue de la cage en position haute.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fc01.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Felements-de-guidage.png&w=3840&q=75)
Caractéristiques
Matière : Acier bruni
Compatible avec : Cages à billes de type 1 C11
Dimensions : Pour cages de diamètre 24 à 80
Avantages :
- Course longue de la cage à billes
Conception :
- Découpé
- Ebavuré
- Brunis
Recommandation d'utilisation :

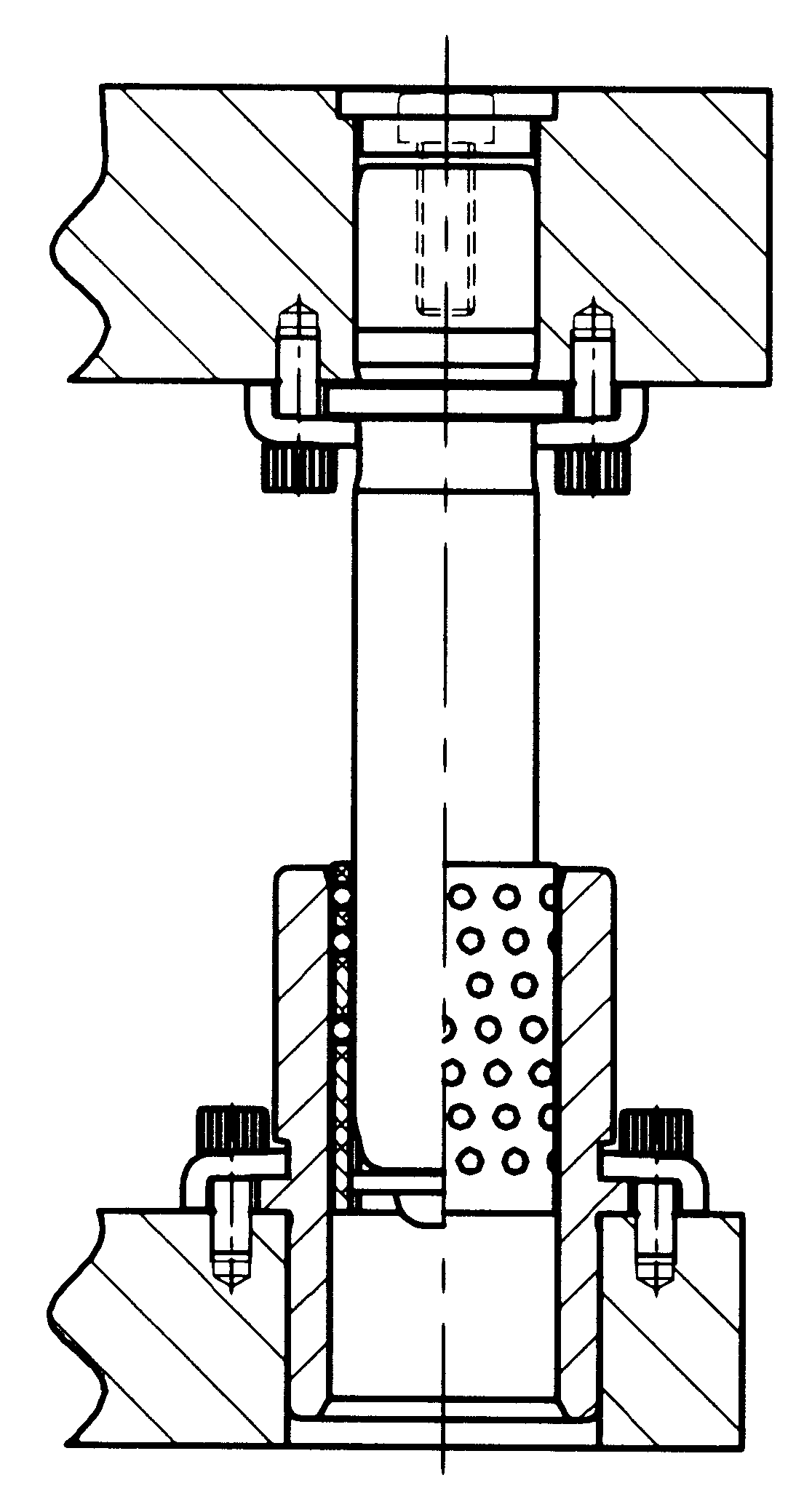

Montage : La rondelle viens se loger dans les rainure présente à l'intérieur de la cage à bille C11. Elle est à viser à la colonne grâce à la vis de fixation.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée en fonction de votre diamètre de cage à billes
Exemple : C01.025.001
Données Techniques
Modèle 3D
Schéma

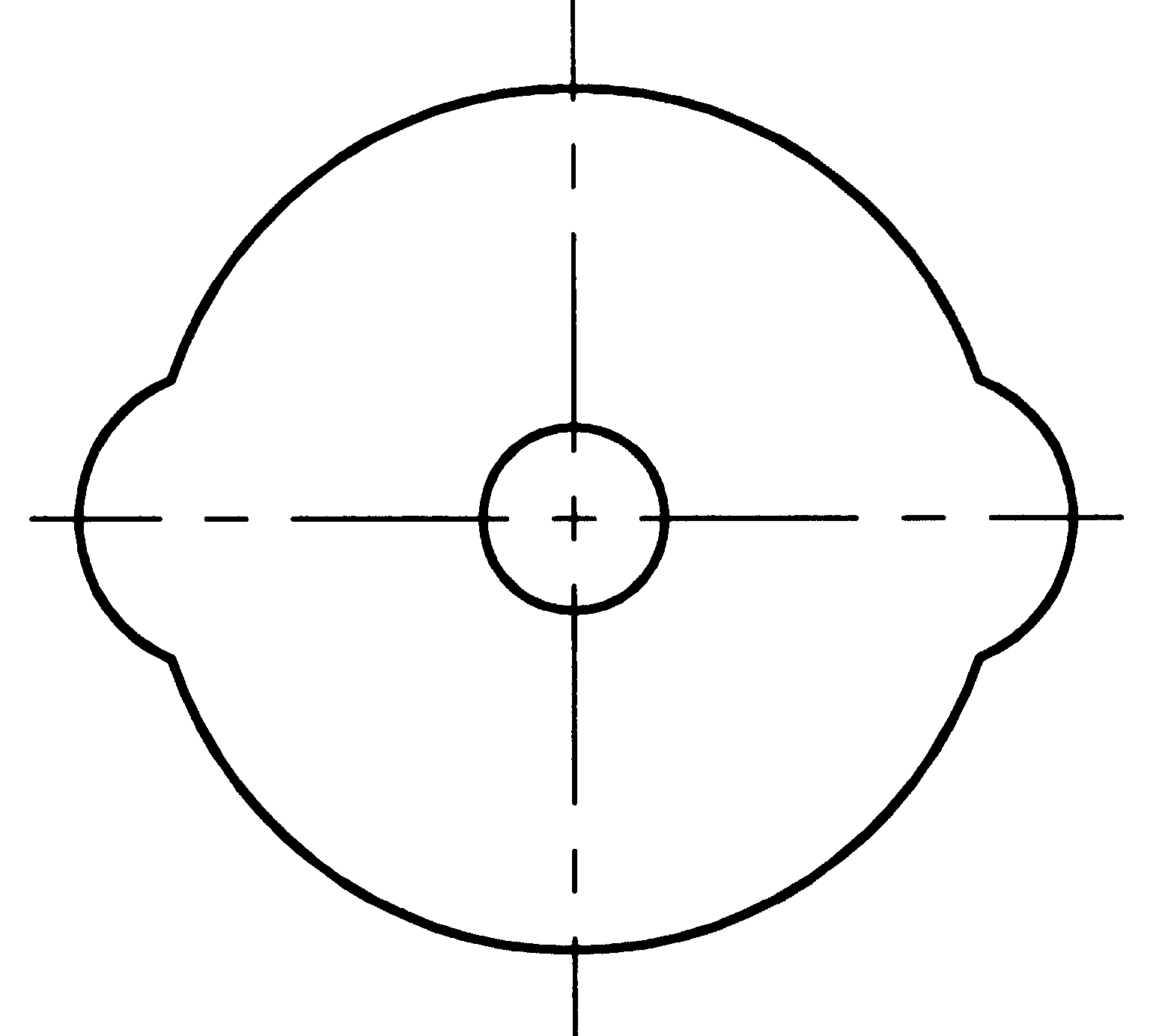

![Schéma rondelle de retenue C01 pour cages à billes C11](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fc01-871726a9.png&w=3840&q=75)
