Rondelle de retenue type 2 C02 pour cages à billes C12
Rondelle de retenue type 2 C02 pour cages à billes C12

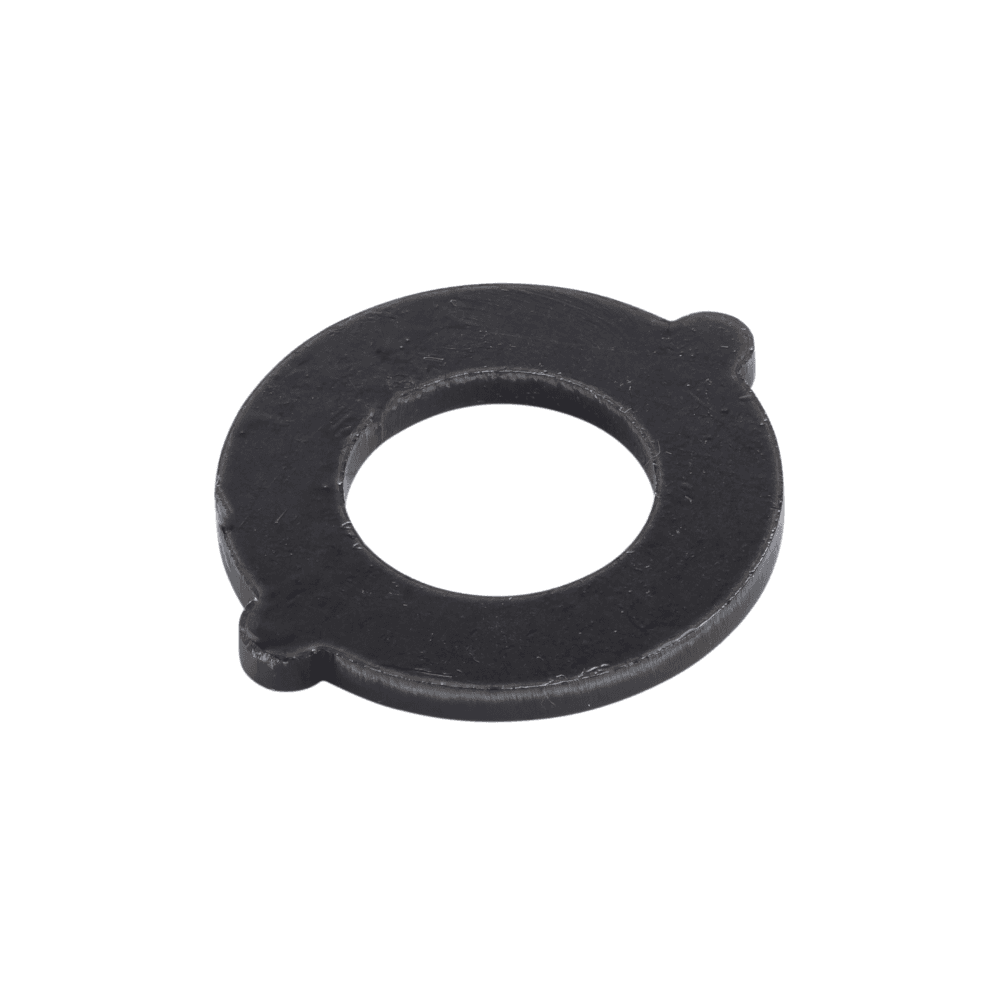

La rondelle de retenue type 2 C02.0XX.001 pour cages à billes C12 permet assemblé avec une vis de fixation, un circlips et une rondelle d'arrêt de synchroniser le mouvement de la cage à billes avec celui de la colonne. Les "oreilles" situées de chaque côté de la rondelle permettent la retenue de la cage en position haute.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fc02.0xx.001.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Felements-de-guidage.png&w=3840&q=75)
Caractéristiques
Matière : Acier bruni
Norme : NF E22-165
Compatible avec : Cages à billes de type 2 C12
Dimensions : Pour cages de diamètre 24 à 80
Avantages :
- Course longue de la cage à billes
- Retenue de la cage en position haute
Conception :
- Découpé
- Ebavuré
- Brunis
Recommandation d'utilisation :
Montage : La rondelle viens se loger dans les rainure présente à l'intérieur de la cage à bille C12. Elle est à viser à la colonne grâce à la vis de fixation et à la rondelle d'arrêt.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée en fonction de votre diamètre de cage à billes
Exemple : C02.025.001
Données Techniques
Modèle 3D

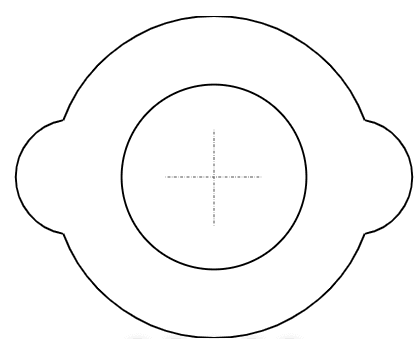

Schéma
![Schéma rondelle de retenue C02.0XX.001 pour cages à billes C12](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fschema-c02.xxx.01.png&w=1080&q=75)
