Rondelles de fixation colonnes démontables ISO P02
Rondelles de fixation colonnes démontables ISO P02

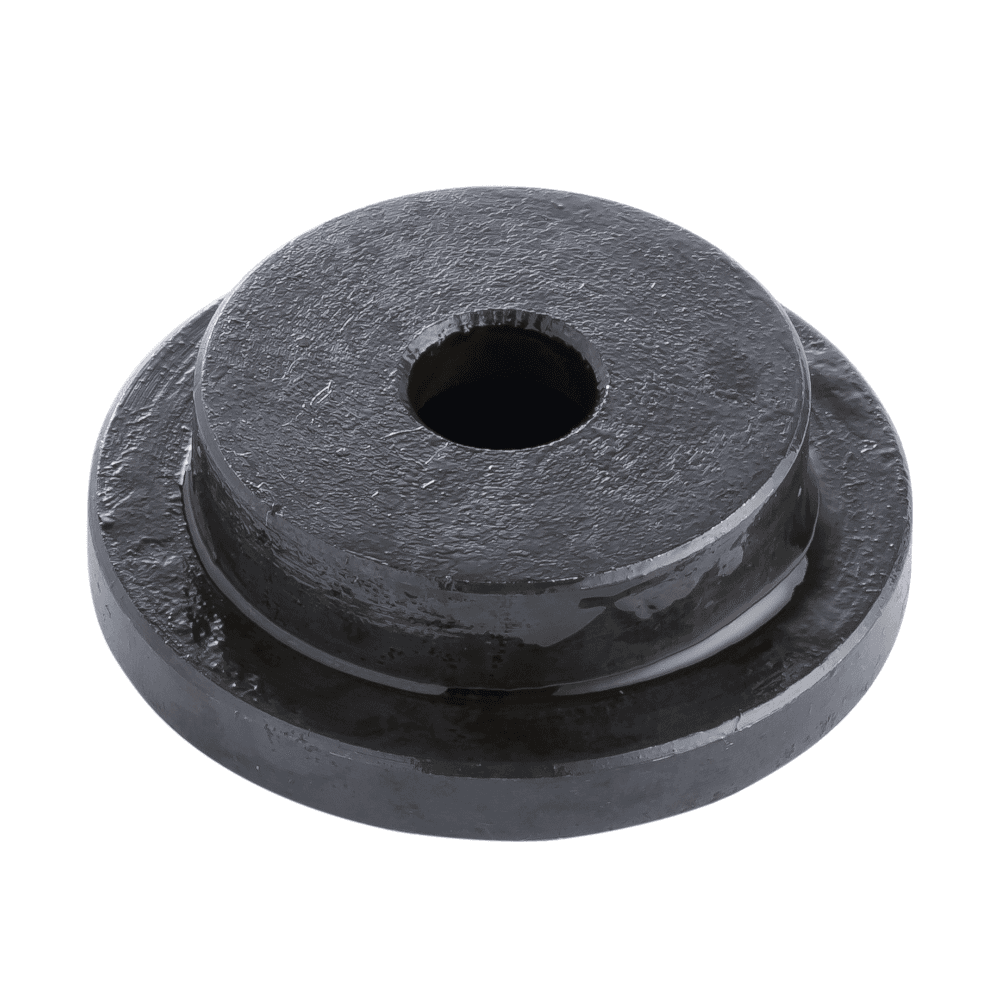

La rondelle de fixation pour colonnes démontables ISO P02.0XX.000 permet en combinaison avec une vis, la fixation des colonnes P22 par le dessous.
Caractéristiques
Matière : Acier bruni
Compatible avec : Colonnes démontables à fixation centrale P22
Dimensions : Pour colonnes de diamètre 19 à 80
Avantages :
- Encombrement minimale
- Tête de vis logée dans la rondelle pour optimiser l'encombrement dans l'outil
- Epaulement permettant un maintien optimal
- Brunissage
Conception :
- Découpé
- Ebavuré
- Brunis
Recommandation d'utilisation :
Montage : La rondelle est à fixer dans la plaque de votre outil avec votre colonne P22.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée en fonction de votre diamètre de colonne
Exemple : P02.025.000
Données Techniques
Modèle 3D

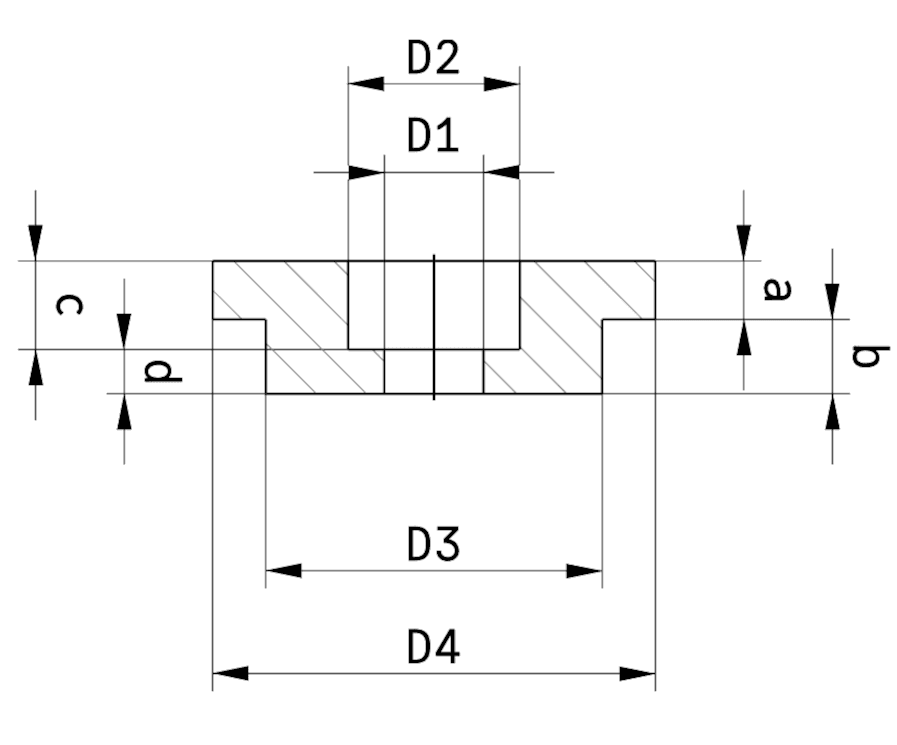

Schéma
D1 : Diamètre alésage corps vis
D2 : Lamage tête de vis
D3 : Diamètre hors épaulement
D4 : Diamètre épaulement
A : Epaisseur épaulement
B : Epaisseur hors épaulement
C : Profondeur lamage tête de vis
D : Profondeur alésage corps de vis
