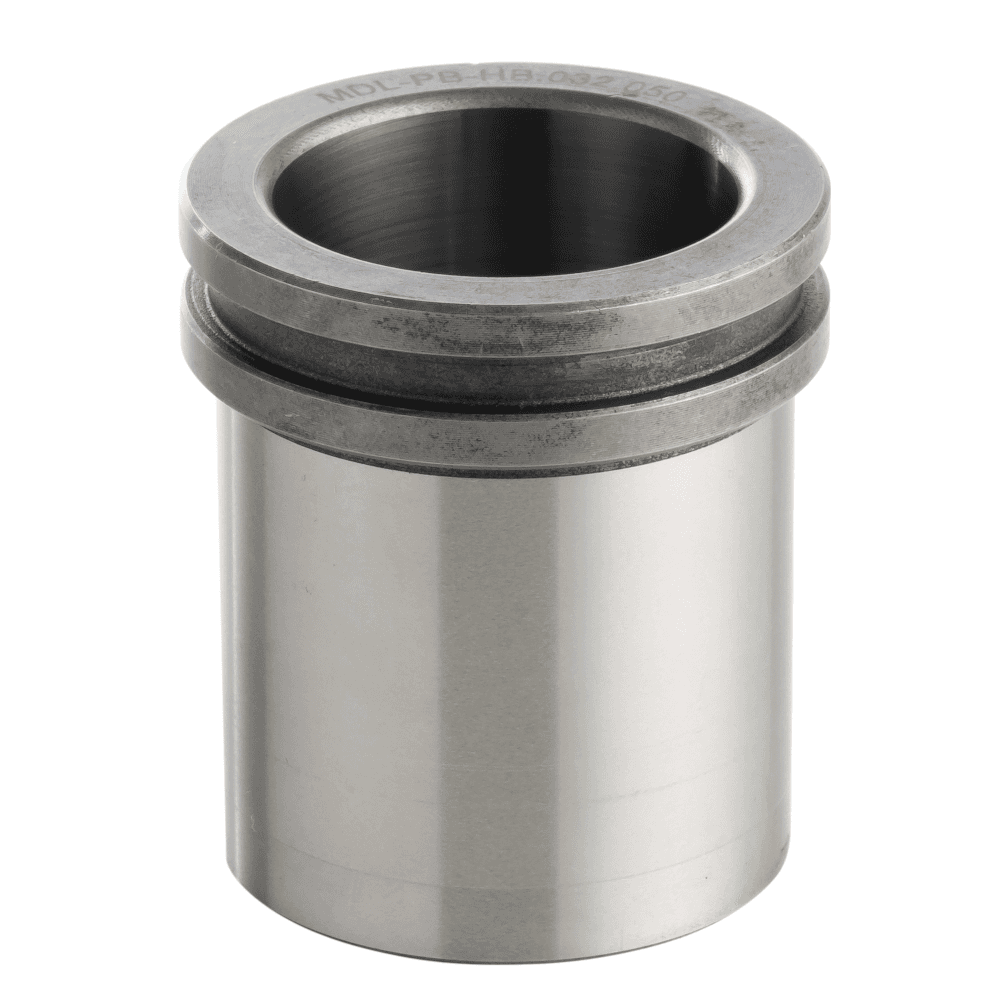

Bague de guidage à collerette HB - NF E63-123

Matière : 16MnCr5 - Cémentées trempées

Normes : NF E63-123

Dimensions :

• Diamètre : de 12 à 100mm
• Longueur de 33 à 218mm

Vitesse de travail : Supérieur à 45m/min

Types de fixation : Fixation par brides B03.00X.000 et vis. Les éléments de fixation ne sont pas fournis avec la bague.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Lubrification : Pas de lubrification nécessaire guidages par billes.

Avantages :

• Le guidage à billes permet des vitesses de travail très élevées..
• Très intéressant pour les applications de tôles fines.
• Faible épaulement.

Disponible selon 3 classes de tolérances pour un appairage avec la colonne précis fonction du besoin.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Rectification
• Usinage
• Traitement

Recommandation d'utilisation :

• Montage : Les bagues sont à monter via les brides de fixations dans l'outil. Il est important de veuillez au bon montage de la bague permettant d'assurer le parallélisme avec la colonne empêchant ainsi une usure prématurée.
• Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
• Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur d'emmanchement souhaitée

Exemple : HB.032.050
