Bague de guidage en bronze à emmancher BCA - NF E63-054

Matière : UZ 23 A4

Normes : NF E63-054

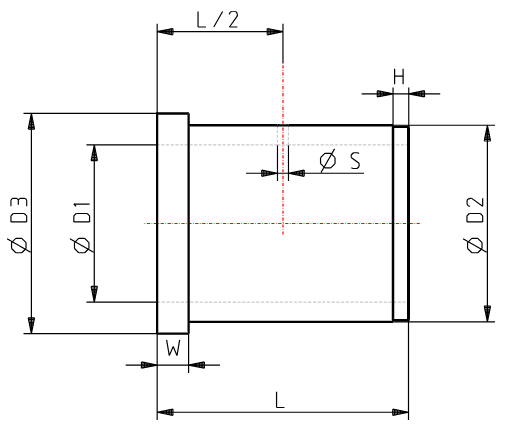

Dimensions :

• Diamètre : de 12 à 100mm
• Longueur de 20 à 160mm

Vitesse de travail : 0 à 45m/min

Types de fixation : Fixation par brides et vis. Les éléments de fixations ne sont pas fournis avec la bague.

Dureté : 160 HB

Lubrification : Rayures de lubrification.

Avantages :

• Vitesse de travail élevée grâce au faible coefficient de frottement du plaquage bronze.

Disponible selon 3 classes de tolérances pour un appairage avec la colonne précis fonction du besoin.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Rectification
• Usinage
• Rainurage

Recommandation d'utilisation :

• Lubrification : Veillez à la bonne lubrification de la bague afin de garantir sont bon fonctionnement et sa durée de vie. La lubrification se fait via le graisseur et les rainure présentes à l'intérieur de la bague.
• Montage : Les bagues sont à monter via les brides de fixations dans l'outil. Il est important de veuillez au bon montage de la bague permettant d'assurer le parallélisme avec la colonne empêchant ainsi une usure prématurée.
• Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
• Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : BCA.032.050

Les bagues de guidage en bronze à emmancher de type BCA - NF E63-054 de la marque déposée MDL sont utilisées pour la conception de systèmes de guidage, lors de la construction de blocs à colonnes, d'outillages de presse, d'outils de découpe
