Bague démontable pour guidages à billes DB41 - DIN 9831

Bague démontable pour guidages à billes DB41 - DIN 9831

La bague de guidage démontable à collerette DB41 permet le guidages à billes des outils de découpe en assurant un positionnement précis et stable.

Caractéristiques

Matière : 16MnCr5 - Cémentées trempées

Normes : DIN 9831

Dimensions :

  • Diamètre : de 19 à 80mm
  • Longueur de 35 à 150mm

Vitesse de travail : Supérieur à 45m/min

Types de fixation : Fixation par brides et vis fournies avec la bague.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Système Easyfit : Doté d'un système de montage Easyfit pour une installation et un ajustement rapides et précis.

Lubrification : Pas de lubrification nécessaire guidages par billes

Avantages :

  • Le guidage à billes permet des vitesses de travail très élevées..
  • Très intéressant pour les applications de tôles fines.

Disponible selon 3 classes de tolérances pour un appairage avec la colonne précis fonction du besoin.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

  • Rectification
  • Usinage

Recommandation d'utilisation :

  • Montage : Les bagues sont à monter via les brides de fixations dans l'outil. Il est important de veuillez au bon montage de la bague permettant d'assurer le parallélisme avec la colonne empêchant ainsi une usure prématurée.
  • Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
  • Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.
  • Recommandation d'entretien :
  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée

Exemple : DB41.032.056

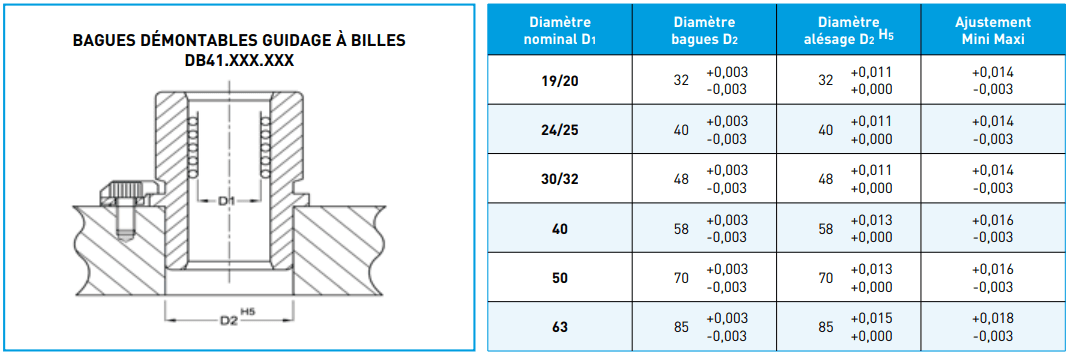

Données Techniques

Modèle 3D

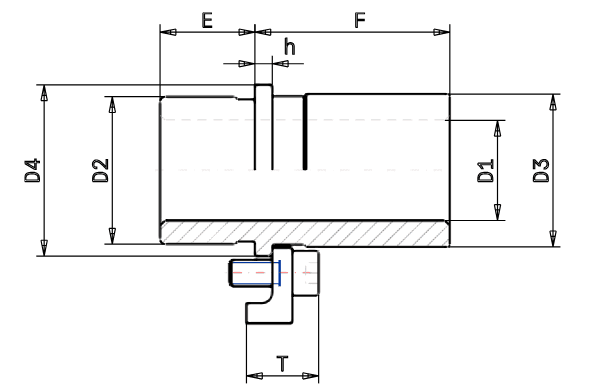

Schéma

D1 : Diamètre de la colonne

E : Longueur d'emmanchement

F : Longueur de guidage

h : Epaisseur collerette

Schéma DB41

Catalogue

Téléchargez le catalogue complet
