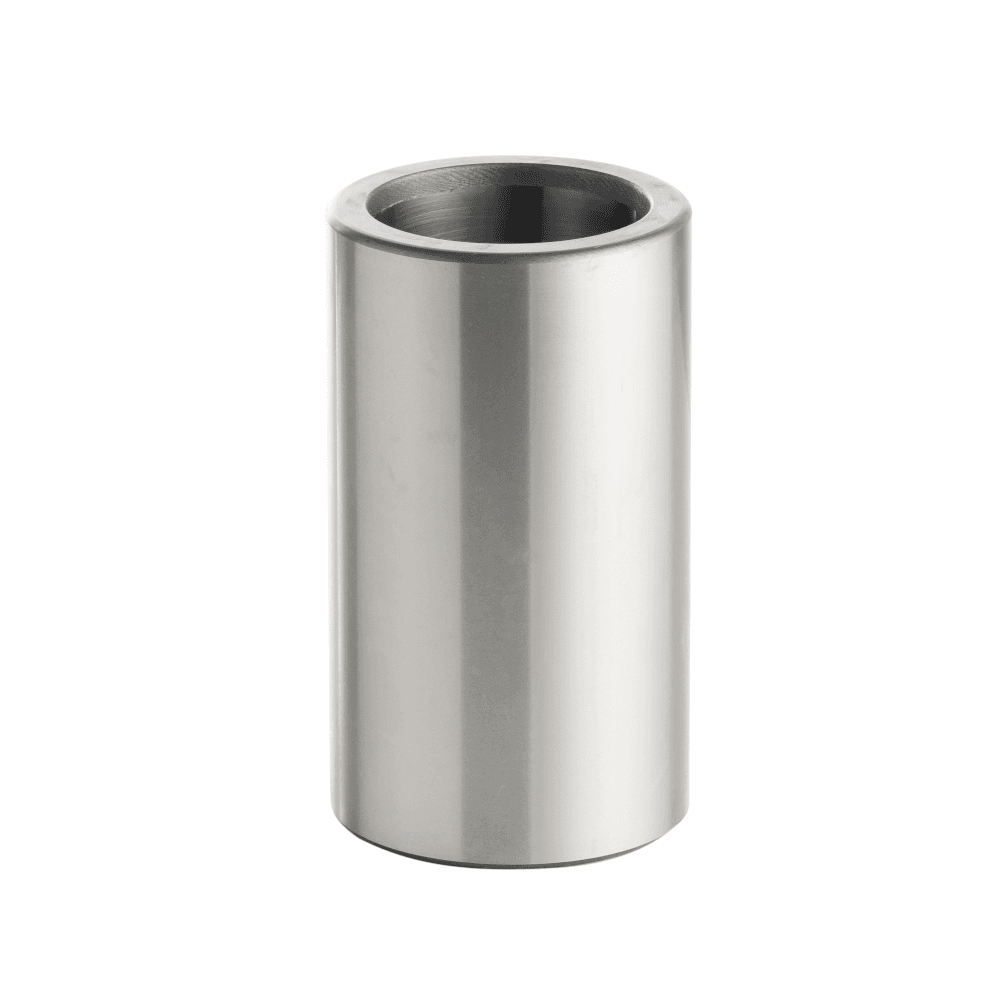

Bague Lisse pour guidage à billes B30 - ISO 9448

Matière : 16MnCr5

Normes : ISO 9448

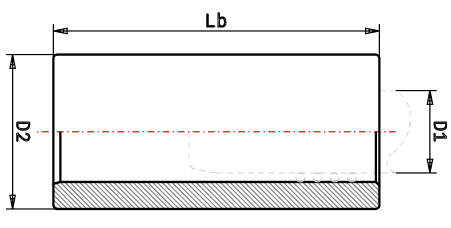

Dimensions :

• Diamètre : de 24 à 80mm
• Longueur de 65 à 265mm

Vitesse de travail : Supérieur à 45m/min

Types de fixation : Les bagues sont à coller dans la plaque. Le montage serré est à proscrire afin de ne pas risquer de réduire le diamètre intérieur et changer la précontrainte des billes.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Acier allié dégazé sous vide.

Lubrification : Pas de lubrification nécessaire guidages par billes.

Avantages :

• Le guidage à billes permet des vitesses de travail très élevées..
• Très intéressant pour les applications de tôles fines.

Disponible selon 3 classes de tolérances pour un appairage avec la colonne précis fonction du besoin.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Rectification
• Usinage

Recommandation d'utilisation :

• Montage : Les bagues sont à collées dans la plaque :

1. Dégraisser et essuyer soigneusement la surface extérieure de la bague et l'intérieur de l'alésage de la plaque.
2. Applique une couche mince du produit de collage Loctite 601 sur les deux surfaces.
3. Mettre en place la bague dans l'alésage en la faisant tourner.
4. Laisser solidifier pendant le temps nécessaire.

• Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
• Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.
• Recommandation d'entretien :
• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : B30.032.080
