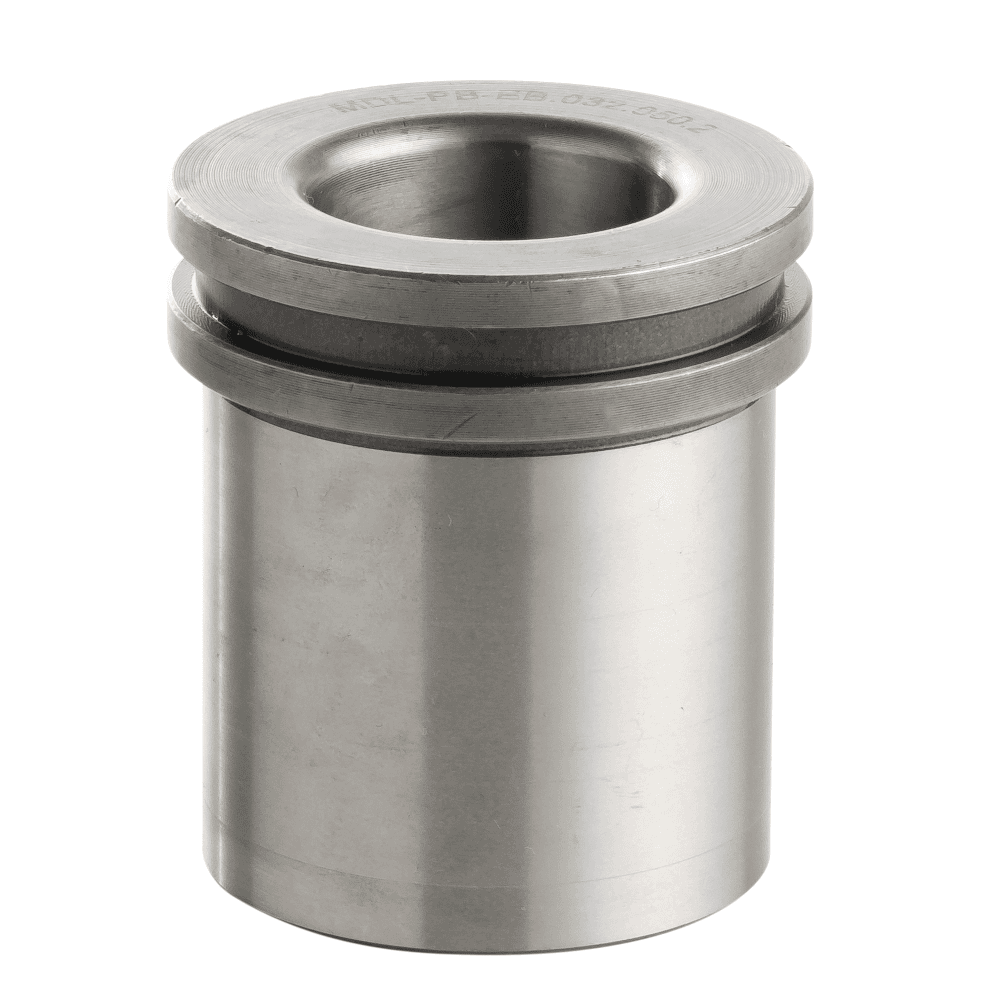

La bague de guidage conique EB pour colonnes CA permet le guidage des outils de découpe en assurant un positionnement précis et stable.

Bague type EB

Matière : 16MnCr5 - Cémentées trempées

Normes : NF E63-120/121

Dimensions :

  • Diamètre : de 12 à 100mm
  • Longueur de 33 à 143mm

Disponible selon 3 longueurs de cône. La bague doit impérativement avoir la même longueur de cône que la colonne CA.

Vitesse de travail : 0 à 15m/min

Types de fixation : Fixation par brides et vis. Les éléments de fixations ne sont pas fournis avec la bague.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Avantages :

  • Bonne résistance aux forces latérales
  • Permet d'être utiliser avec de tôles épaisses
  • La partie conique permet le montage avec la colonne CA évitant sa détérioration et facilitant le montage démontage.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

  • Rectification
  • Usinage

Recommandation d'utilisation :

  • Montage : Les bagues sont à monter via les brides de fixations dans l'outil. Il est important de veuillez au bon montage de la bague permettant d'assurer le parallélisme avec la colonne empêchant ainsi une usure prématurée.
  • Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
  • Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée
  • La longueur du cône

Exemple : EB.050.080.3

Données Techniques

Modèle 3D

Schéma

D1 : Diamètre de la colonne

E : Longueur d'emmanchement

F : Longueur de guidage

h : Epaisseur collerette

E1 min : Epaisseur plaque minimum

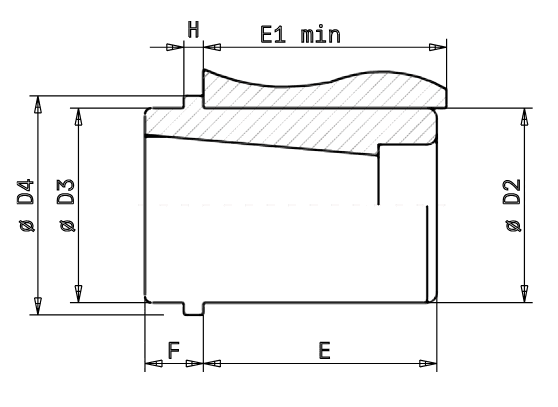

Schéma EB
