Colonne à retenue inférieur par jonc RI - NF E63-050

Matière : 16MnCr5 - Cémentées trempées

Normes : NF E63-050

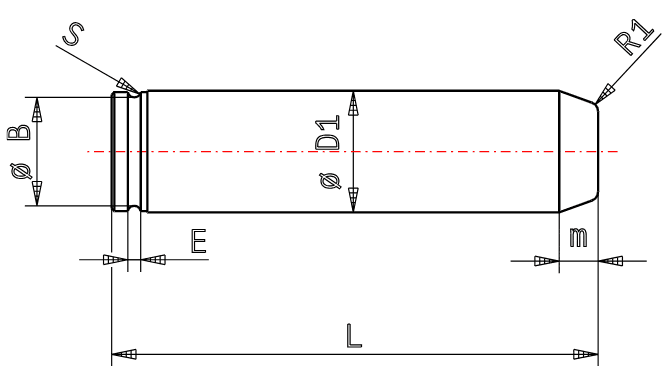

Dimensions :

• Diamètre : de 12 à 100mm
• Longueur de 80 à 450mm

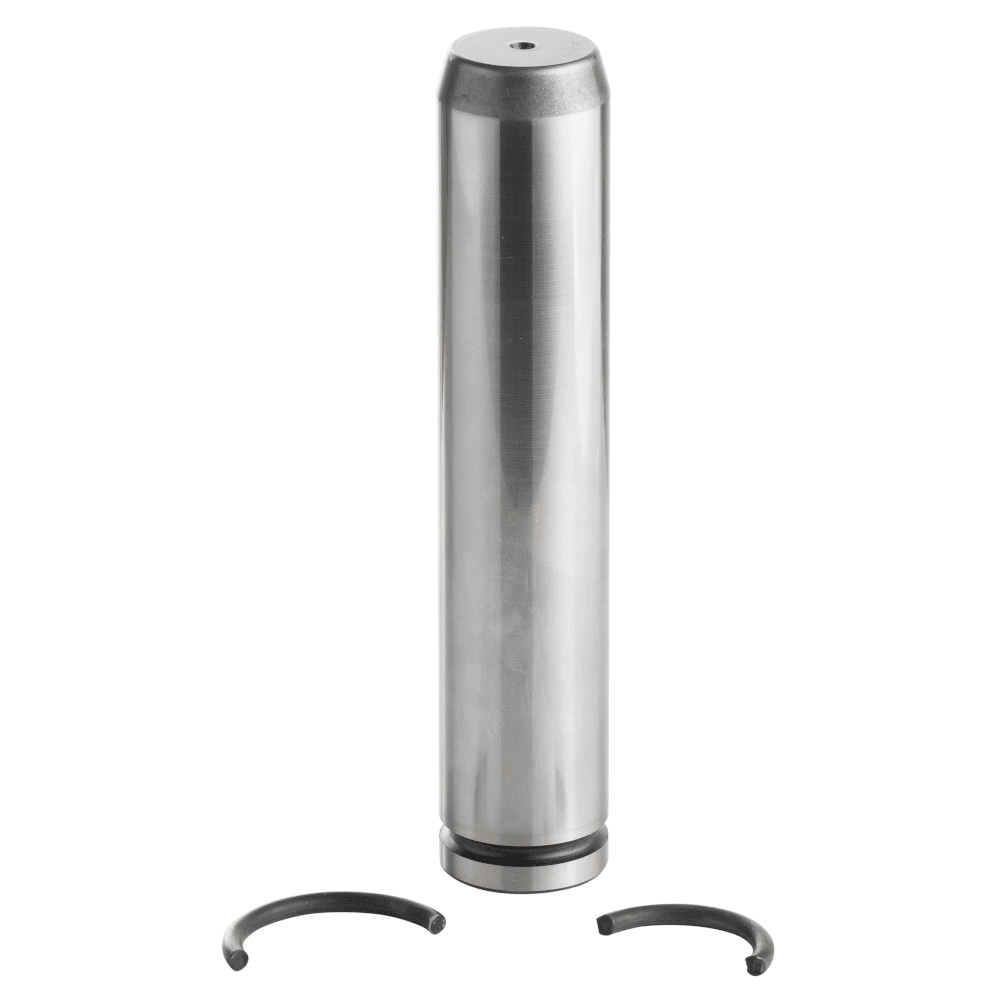

Type de fixation : Fixation à l'aide de deux demi joncs fournis avec la colonne.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Avantages : Précision d'alignement, réduction de l'usure et de la maintenance des outils de presse.

Nos colonnes sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague et adapté aux besoins.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

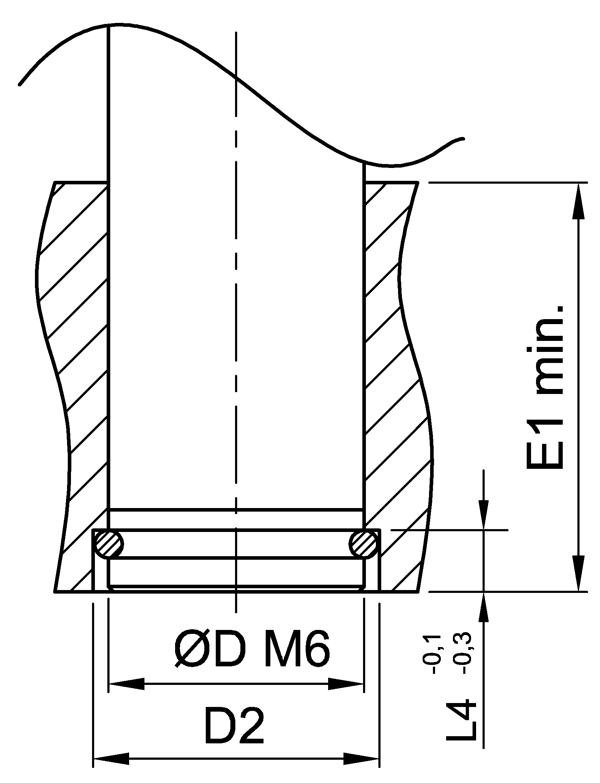

• Montage : La colonne est à monter dans la plaque via les demi joncs. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : RI.032.180
