Colonne démontable à fixation par brides RID - NF E63-058

Matière : 16MnCr5 - Cémentées trempées

Normes : NF E63-058

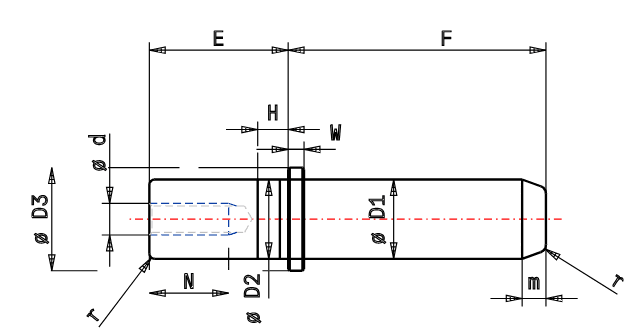

Dimensions :

• Diamètre : de 20 à 80mm
• Longueur de 100 à 463mm
• Longueur de guidage de 80 à 400mm

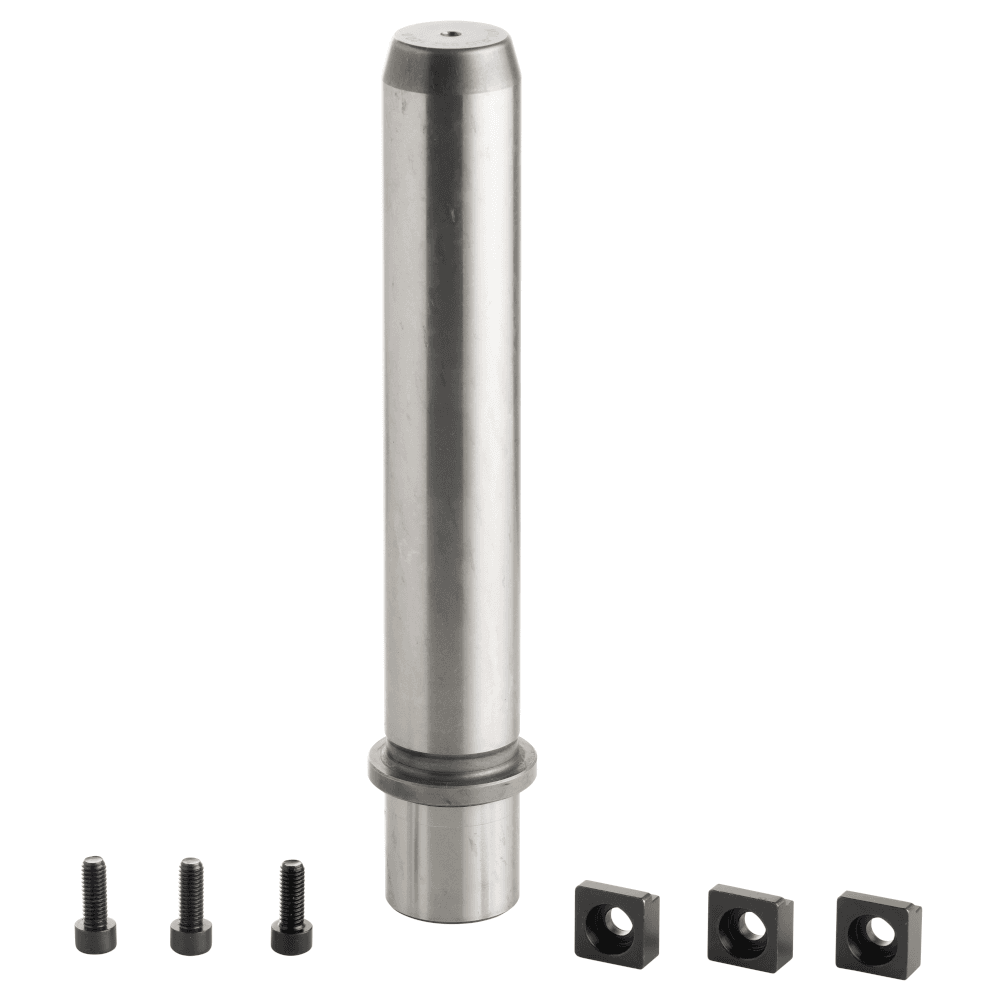

Type de fixation : Fixation par brides et vis. Les éléments de fixations sont fournis.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Système Easyfit : Doté d'un système de montage Easyfit pour une installation et un ajustement rapides et précis.

Avantages : La fixation par brides facilite le montage et le démontage de la colonne.

Nos colonnes sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague et adapté aux besoins.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Montage : La colonne est à monter via les vis et brides de fixations dans la plaque de l'outil. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur de guidage souhaitée

Exemple : RID.032.180
