Colonne démontable à retenue par collerette EPO

Matière : 16MnCr5 - Cémentées trempées

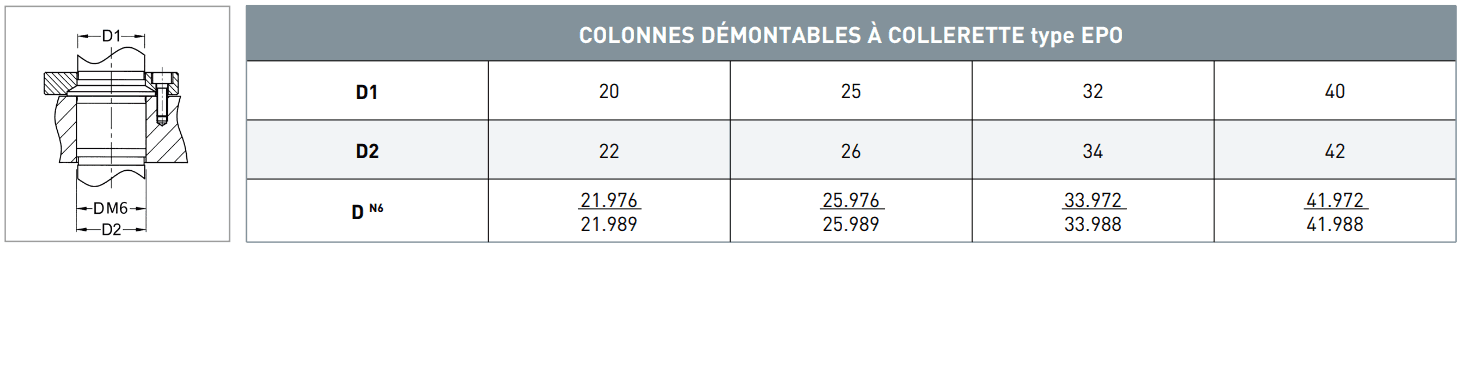

Dimensions :

• Diamètre : de 20 à 40mm
• Longueur de 160 à 250mm

Type de fixation : Retenue par bride sur la plaque intermédiaire. La bride de fixation est fournie avec la colonne de guidage.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Avantages : Particulièrement adaptée pour les applications à grandes cadence grâce à sa fixation sur serre flanc.

Nos colonnes de guidage sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague de guidage et adapté aux besoins.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Montage : La colonne de guidage est à fixer sur la plaque intermédiaire grâce à la bride fourni. Il est important de veuillez au bon montage de la colonne de guidage permettant d'assurer le parallélisme avec la bague de guidage empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes de guidage dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier des colonnes de guidage
• Inspection régulière des colonnes de guidage
• Contrôle des charges appliquées sur les colonnes de guidage

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : EPO.032.180
