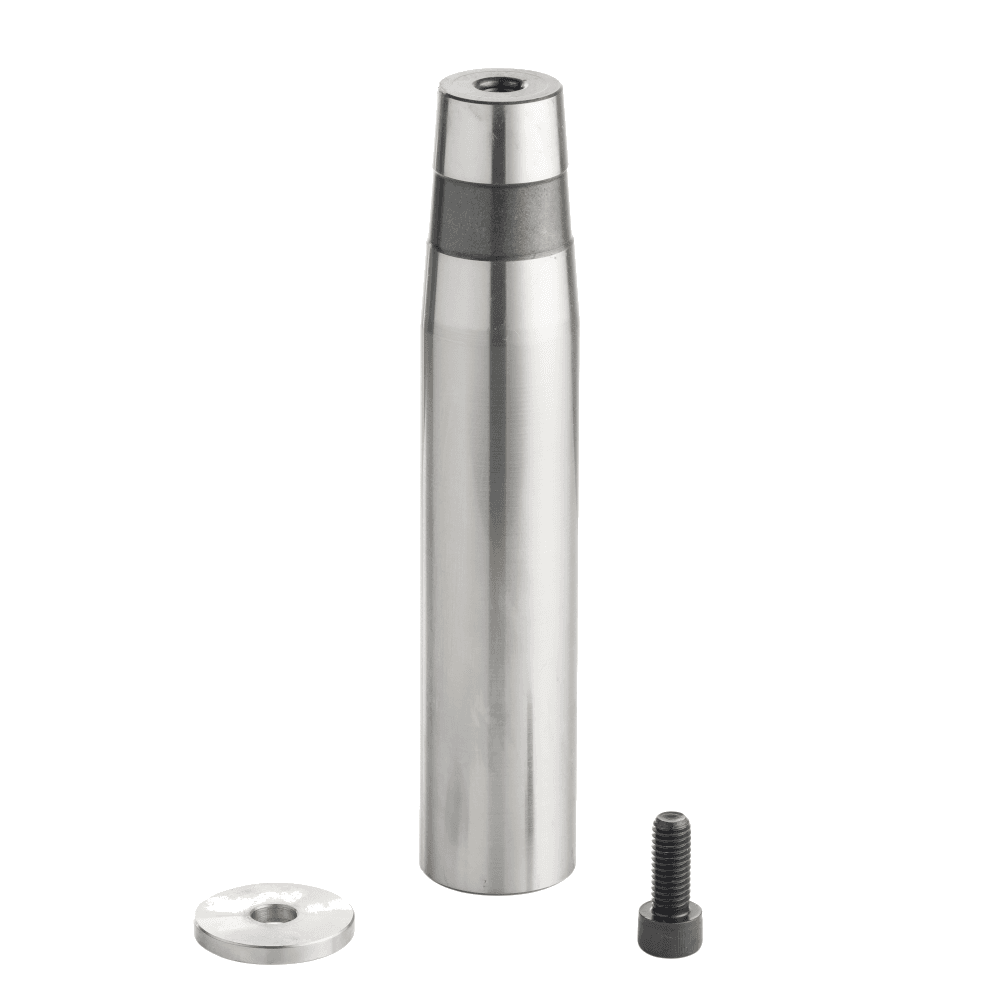

Colonne Lisse conique CA - NF E63-120/121

Matière : 16MnCr5 - Cémentées trempées

Normes : NF E63-120/121

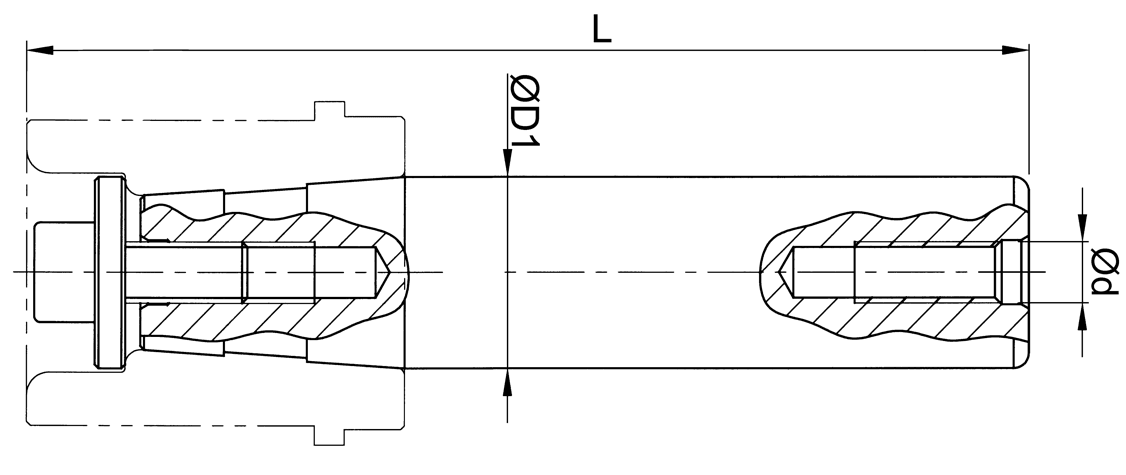

Dimensions :

• Diamètre : de 12 à 100mm
• Longueur de 100 à 500mm

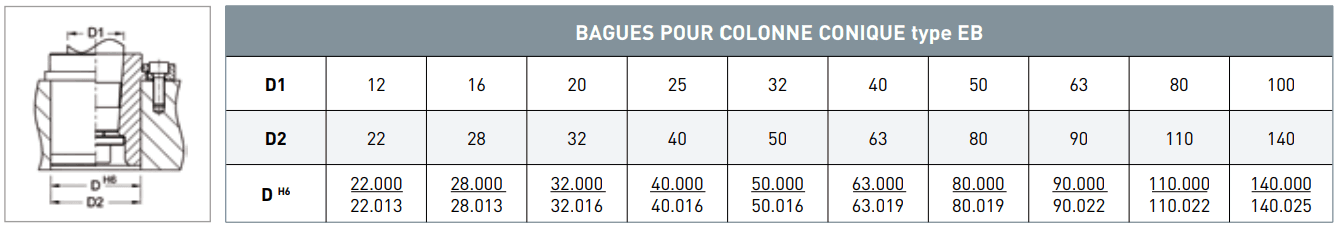

Disponible selon 3 longueurs de cône. La colonne doit impérativement avoir la même longueur de cône que la bague EB.

Type de fixation : Fixation par vis et rondelles (fournies) via une bague conique.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Avantages : Réduction du jeu et des frottements grâce à l'emmanchement conique ainsi la stabilité est accrue.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Montage : La colonne est à monter avec la bague de guidage EB dans la plaque via un jeu de vis et rondelle. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : CA.032.180.2
