Bague bronze graphite pour batterie d'éjection BG05 - DIN ISO 2768 medium

Bague bronze graphite pour batterie d'éjection BG05 - DIN ISO 2768 medium

La bague de guidage pour batterie d'éjection selon DIN ISO 2768 medium BGB05 autolubrifiante avec inserts en graphites permet le guidages de la batterie d'éjection dans les moules d'injection.

Caractéristiques

Matière : Bronze et graphite

Normes : DIN ISO 2768 medium

Dimensions :

  • Diamètre extérieur : de 20 à 42mm
  • Diamètre intérieur : de 14 à 32mm
  • Longueur de 26 à 63mm

Vitesse de travail : 0 à 30m/min

Jusqu'à 200 coups par minute.

Types de fixation : Fixation par brides et vis. Les éléments de fixations ne sont pas fournies avec la bague.

Sens de glissement : Vertical. Pour plus d'informations se référer au schéma.

Lubrification : Autolubrifiante

Avantages :

  • Vitesse de travail élevée grâce au faible coefficient de frottement du bronze.
  • Conçue pour les batterie d'éjection
  • Epaulement minimal
  • Autolubrifiante

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

  • Rectification
  • Usinage

Recommandation d'utilisation :

  • Montage : Les bagues sont à monter via les brides de fixations dans l'outil. Il est important de veuillez au bon montage de la bague permettant d'assurer le parallélisme avec la colonne empêchant ainsi une usure prématurée.
  • Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
  • Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges

Dimensions spéciales :

Chacune de nos bagues bronze graphites peuvent être réalisés suivant des dimensions spéciales. N'hésitez pas à nous envoyer vos demandes spécifiques en nous indiquant les dimensions et spécificités souhaitées.

Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre intérieur
  • La longueur
  • La quantité souhaitée

Exemple : BG05.014.017 X3

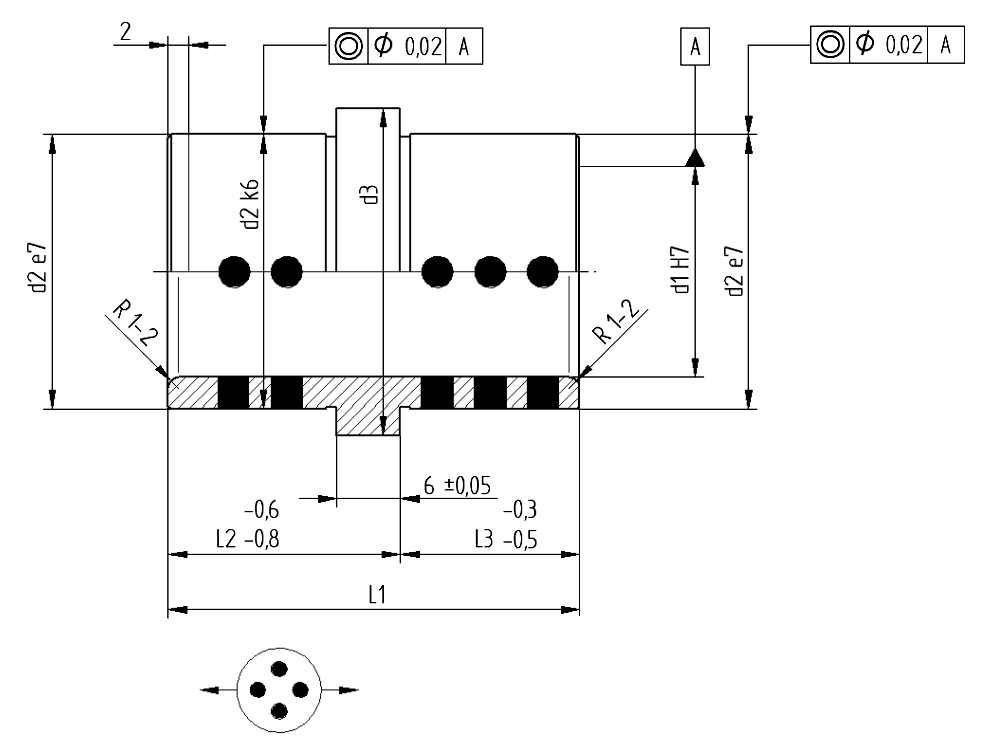

Schéma

Schéma bague bronze graphite pour batterie d'éjection BGB05 - DIN ISO 2768 medium
