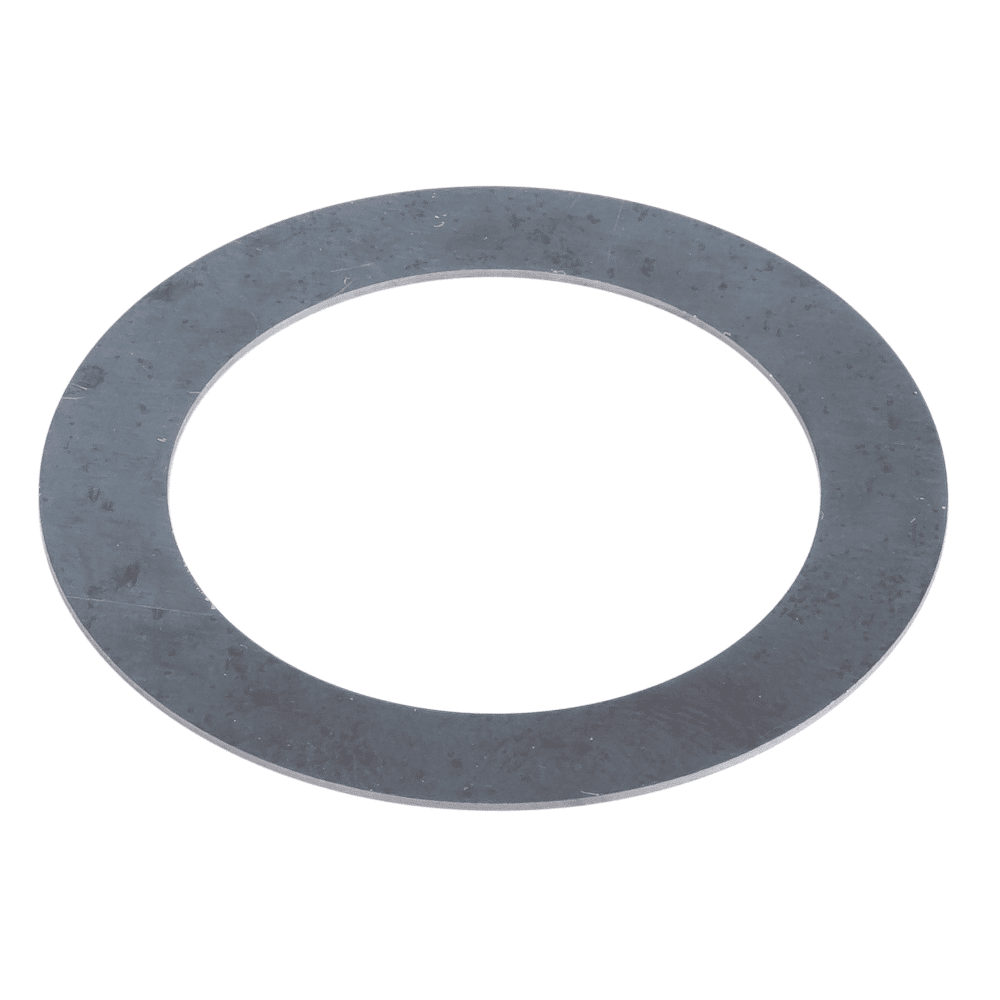

Cales d'affutage matrices YF-SACB
Les cales d'affutage matrices YF-SACB sont utilisées afin de contrôler le jeu des matrices lisses lorsqu'elles sont usées. Elles servent de réhausses pour les matrices.
Caractéristiques
Matière : XC 70 / 1.1249
Compatible avec :
- Matrice lisse dépouille conique D_-SM__ / D_SH__
- Matrice lisse D_-SMC_ / D_-SHC_
- Matrice orientée cylindriques D_-SCCB / D_-SCC_
Dimensions:
- Epaisseur 0.5mm
- Pour matrices de diamètres 10 à 50mm.
Avantages :
- Empilable
- Adaptée aux diamètre des matrices
- Assure l'affûtage
Conception :
- Découpé
- Ebavuré
Recommandation d'utilisation :
Montage : Les cales d'affutages se mettent directement sous la matrice à réaffuter.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence souhaitée en fonction du diamètre de la matrice
Exemple : YF-SACB-10
Données Techniques
Modèle 3D

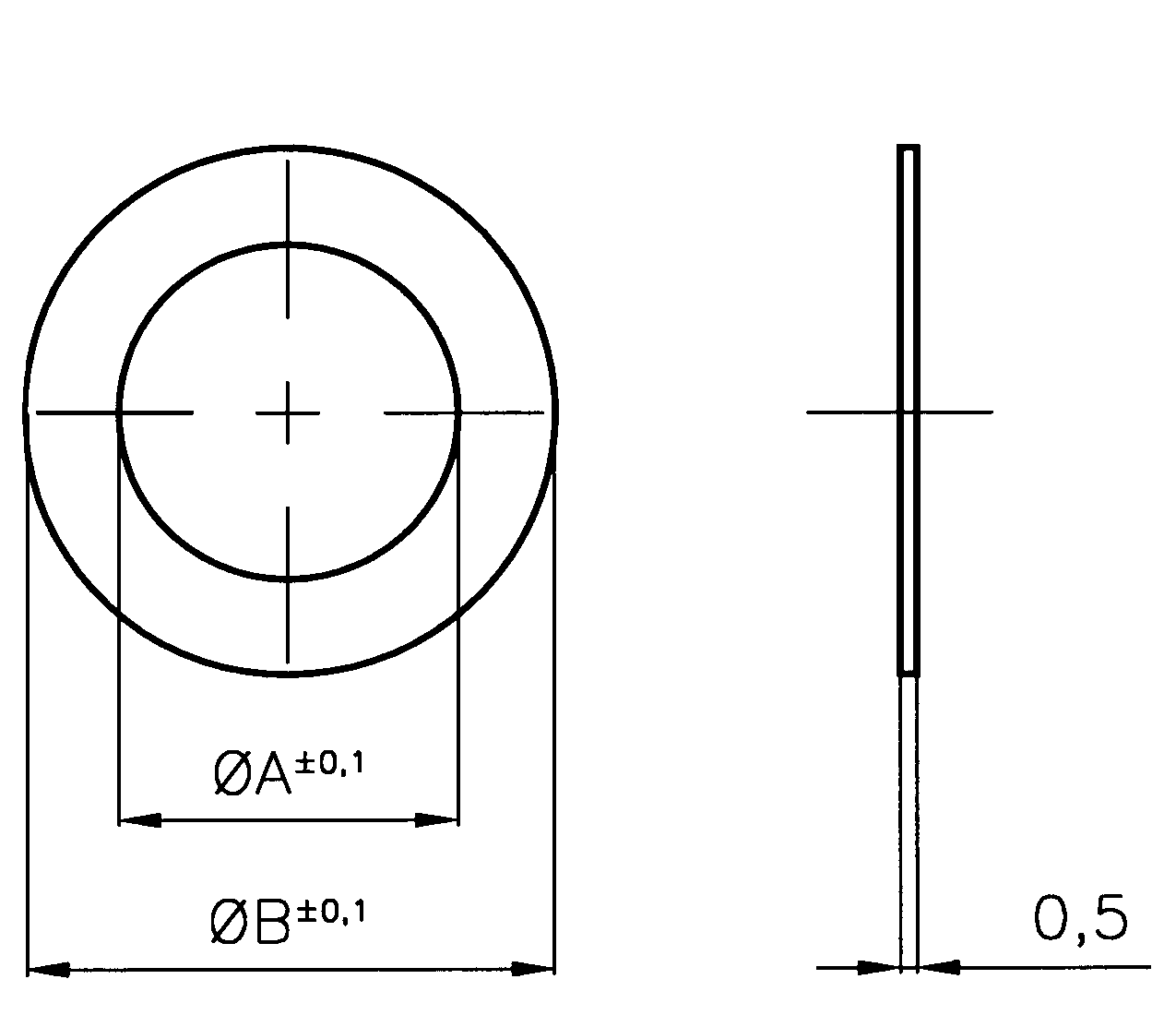

Schéma
A : Diamètre interne
B : Diamètre externe
