Porte-matrices ball-lock carré RR-BLSN

Porte-matrices ball-lock carré RR-BLSN

Les porte-matrices, Porter Besson, ball-lock RR-BLSN sont conçus pour les matrices ball-lock.

Caractérisques

Matière : 40CMD8 T4

Norme : NF E63-103 / NF ISO 11900-1

Dimensions :

  • Pour matrices ball-lock de diamètre 10 à 40mm
  • Hauteur : 25mm

Dureté :

Porte-matrice : 43-48 HRc

Avantages :

  • Positionnement et alignement précis.
  • Encombrement réduit
  • Bille de fixation pour matrices ball-lock

Tolérances :

  • Diamètre poinçon H6
  • Longueur porte-matrices ± 0,25
  • Largeur porte-matrices ± 0,25

Conception :

  • Les portes-matrices sont fait par usinage.
  • Les faces sont rectifiés.
  • Les bordures sont traités par brunissage.

Recommandation d'utilisation :

Montage : Les portes-matrices sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque inférieure de votre outil.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Le diamètre du poinçon souhaité

Exemple : RR-BLRN-16

Données Techniques

Modèle 3D

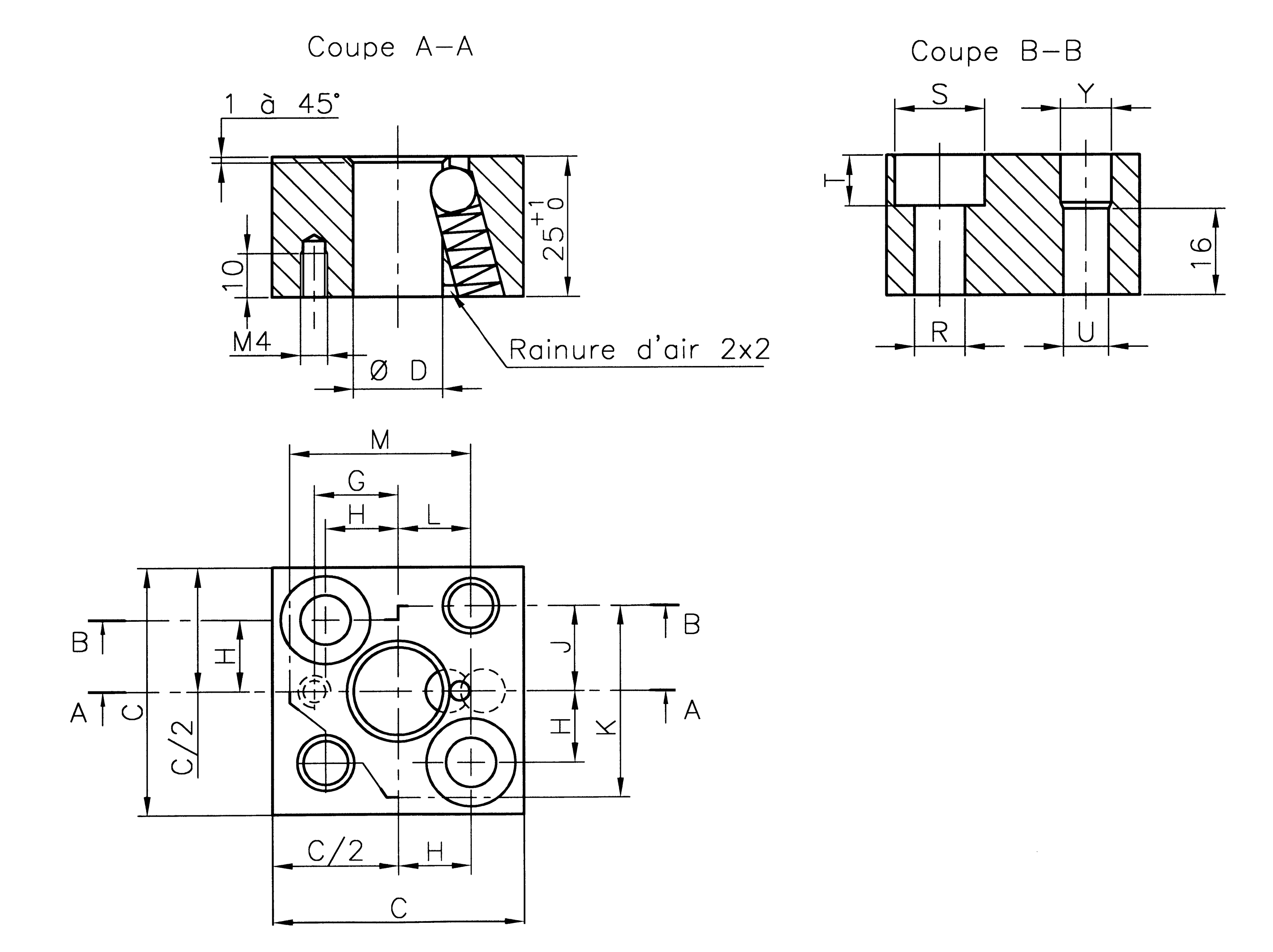

Schéma

C : Largeur porte-matrices

ØD : Diamètre matrice

Schéma RR-BLSN, porte poinçons du fabricant français Porter Besson, en stock chez AMDL.
