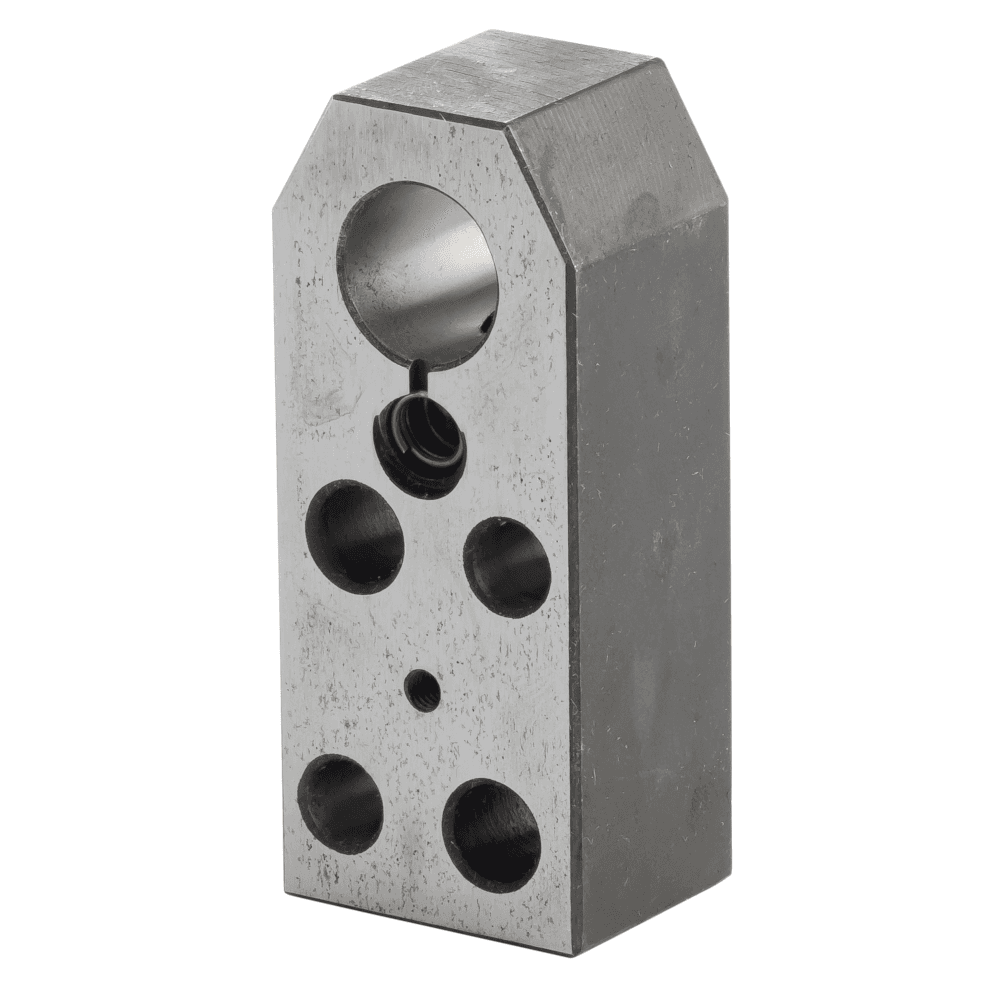

Porte-matrices ball-lock rectangulaire RR-BLRN

Matière : 40CMD8 T4

Norme : NF E63-103 / NF ISO 11900-1

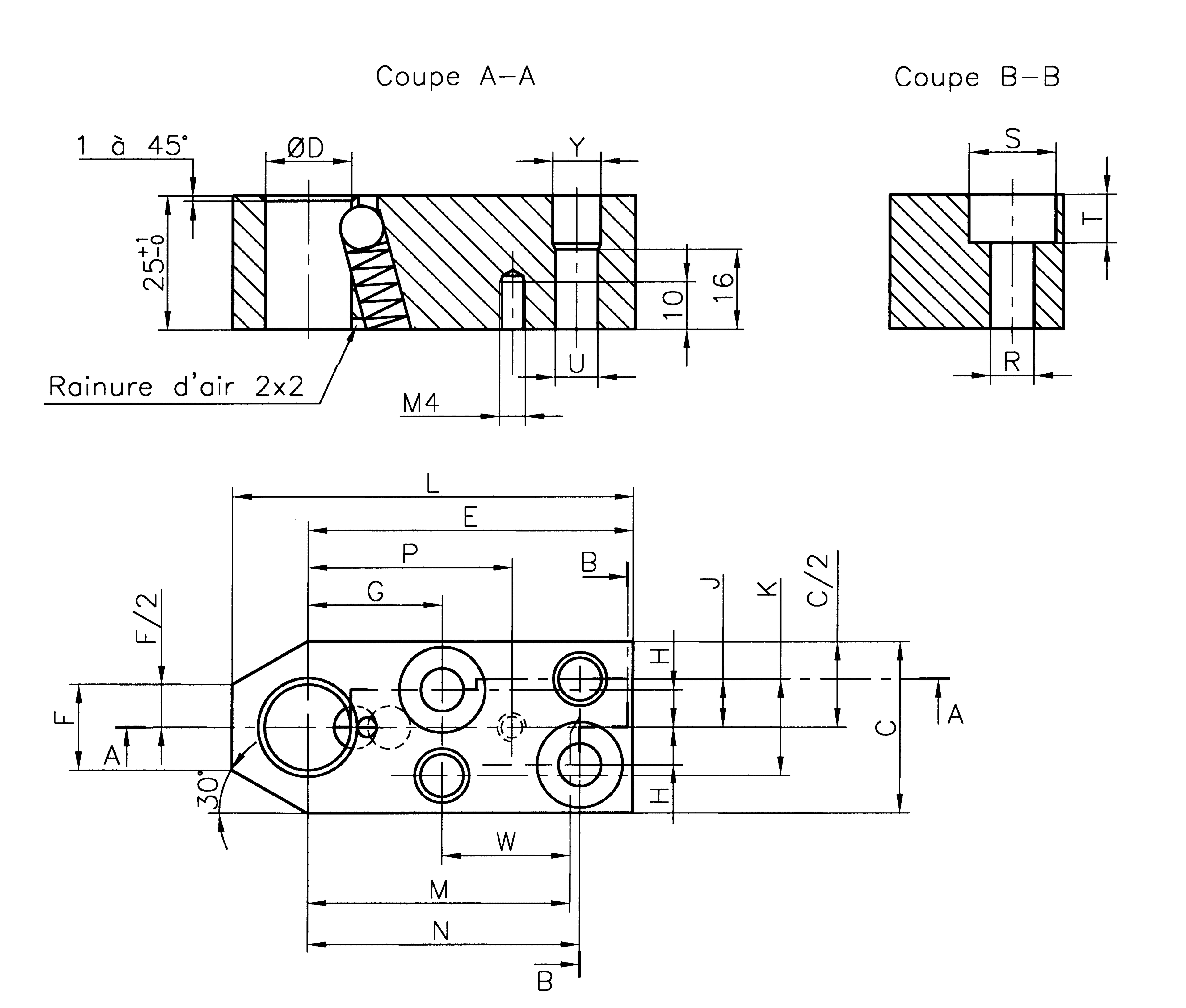

Dimensions :

• Pour matrices ball-lock de diamètre 10 à 32mm
• Hauteur : 25mm

Dureté :

Porte-poinçons : 43-48 HRc

Avantages :

• Positionnement et alignement précis.
• Bille de fixation pour matrices ball-lock

Tolérances :

• Diamètre poinçon H6
• Longueur porte-matrices ± 0,25
• Largeur porte-matrices ± 0,25

Conception :

• Les portes-matrices sont fait par usinage.
• Les faces sont rectifiés.
• Les bordures sont traités par brunissage.

Recommandation d'utilisation :

Montage : Les portes-matrices sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque inférieure de votre outil.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

1. Le diamètre du poinçon souhaité

Exemple : RR-BLRN-16
