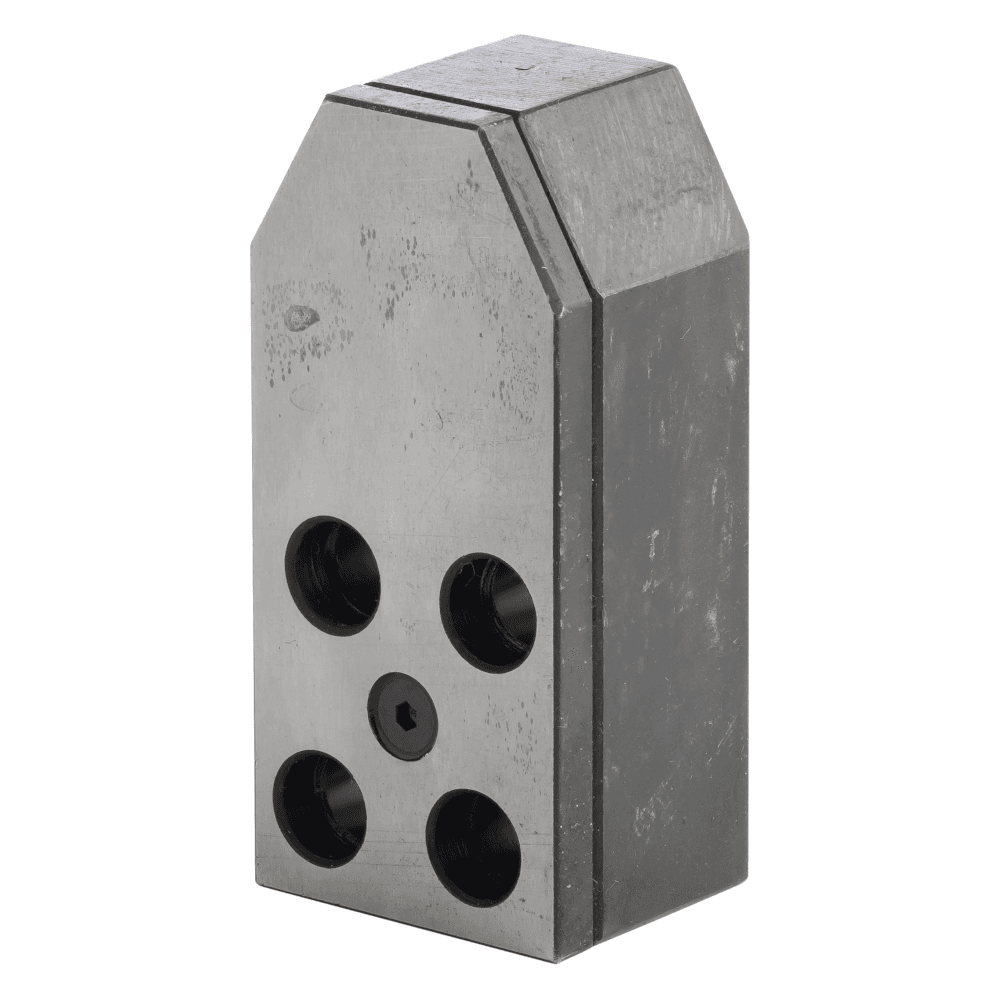

Porte-poinçons ball-lock rectangulaire RT-BLRN

Porte-poinçons ball-lock rectangulaire RT-BLRN

Les porte-poinçons, Porter Besson, réduits ball-lock RT-BLRN sont conçus pour les poinçons ball-lock.

Caractéristiques

Matière : 40CMD8 T4

Norme : NF E63-103 / NF ISO 11900-1

Dimensions :

  • Pour poinçons ball-lock charge légère de diamètre 10 à 25mm
  • Hauteur : 32mm

Dureté :

Porte-poinçons : 43-48 HRc

Plaque de choc : 32-38 HRc

La tôle de choc est incluse

Avantages :

  • Positionnement et alignement précis.
  • Bille de fixation pour poinçons ball-lock

Tolérances :

  • Diamètre poinçon H6
  • Longueur porte poinçon ± 0,25
  • Largeur porte-poinçon ± 0,25

Conception :

  • Les portes-poinçons sont fait par usinage.
  • Les faces sont rectifiés.
  • Les bordures sont traités par brunissage.

Recommandation d'utilisation :

Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Le diamètre du poinçon souhaité

Exemple : RT-BLRN-16

Données Techniques

Modèle 3D

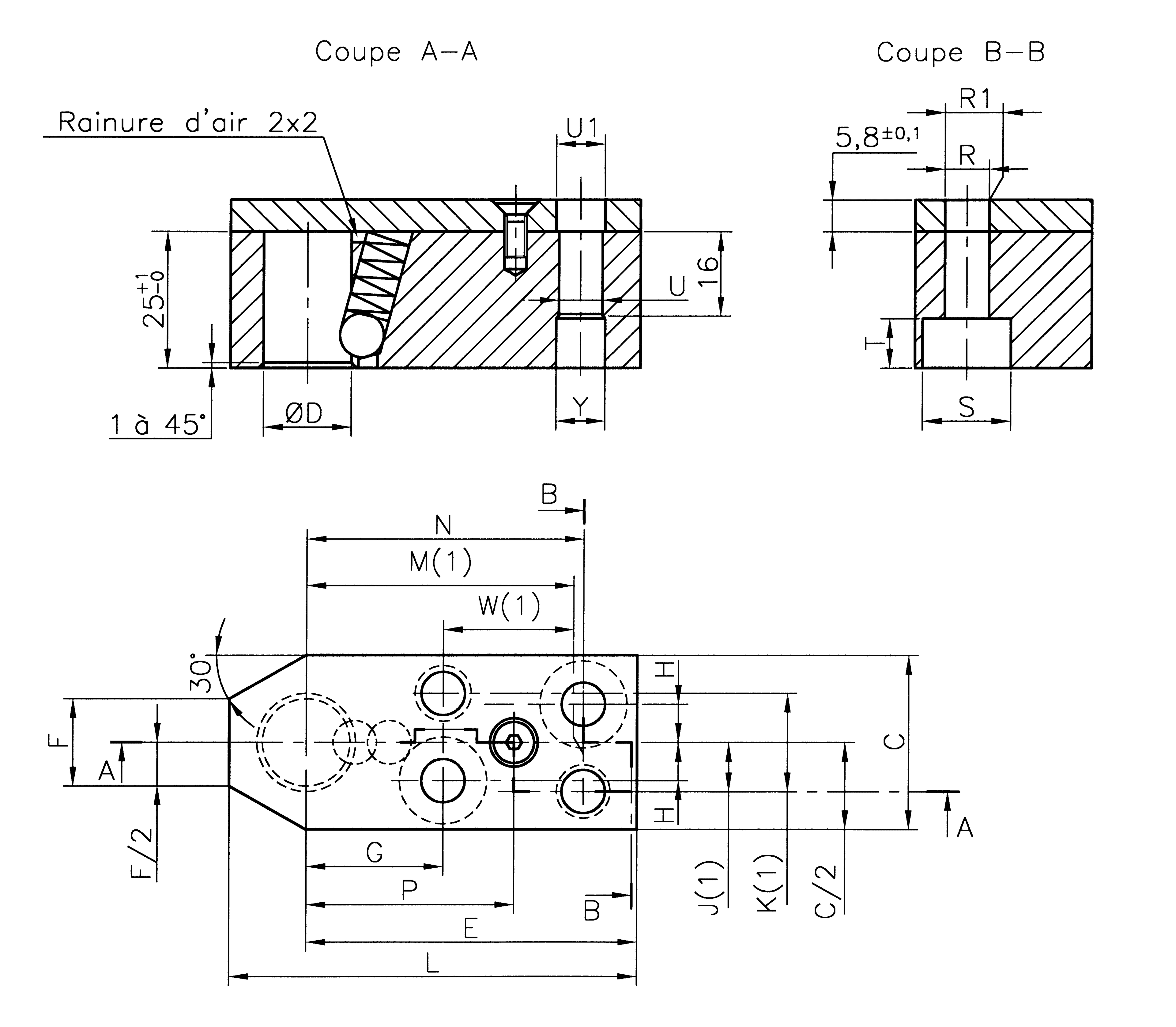

Schéma

L : Longueur du porte-poinçon

C : Largeur du porte-poinçon

ØD : Diamètre poinçon

ØBilles : 8mm

Schéma RT-BLRN, porte poinçons du standard catalogue du fabricant Porter Besson en stock chez AMDL.
