Porte-poinçons carrés RT-PPSF pour poinçons de forme

Porte-poinçons carrés RT-PPSF pour poinçons de forme

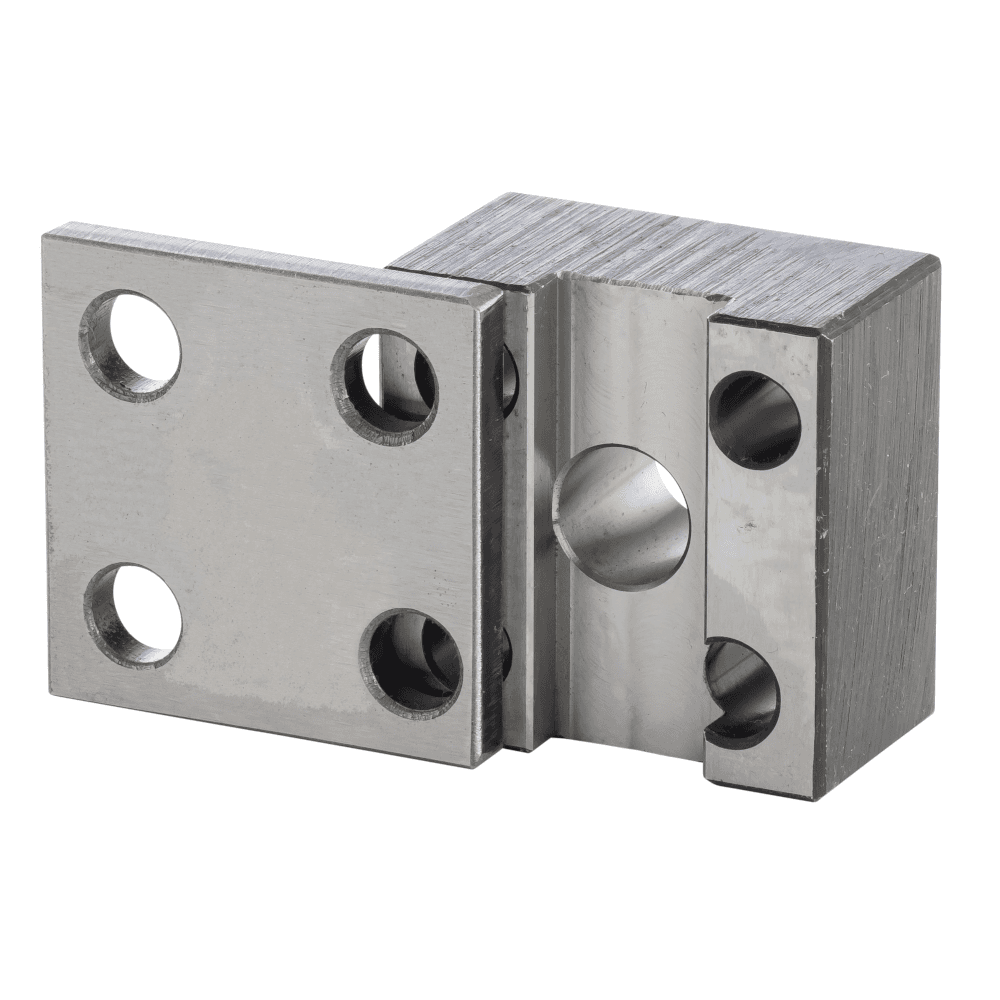

Les porte-poinçons, Porter Besson, carrés RT-PPSF sont conçus pour les poinçons à tête cylindrique de forme avec orientation. Livré directement avec la tôle de choc.

Caractéristiques

Matière : 40CMD8 T4

Norme : NF E63-108

Dimensions :

  • Pour poinçons cylindrique avec plat d'orientation de diamètre 8 à 32mm
  • Hauteur : 25mm

Dureté :

Porte-poinçons : 43-48 HRc

Tôle de choc : 32-38 HRc

La tôle de choc est incluse

Avantages :

  • Positionnement et alignement précis.
  • Arrête d'orientation
  • Encombrement réduit.

Tolérances :

  • Diamètre poinçon G6
  • Diamètre tête-poinçon ± 0,25
  • Longueur porte-poinçon ± 0,25
  • Largeur porte-poinçon ± 0,25
  • Tolérance hauteur 25 +1/0 mm

Conception :

  • Les portes-poinçons sont fait par usinage.
  • Les faces sont rectifiés.
  • Les bordures sont traités par brunissage

Recommandation d'utilisation :

Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Le diamètre du poinçon souhaité

Exemple : RT-PPSF-16

Données Techniques

Modèle 3D

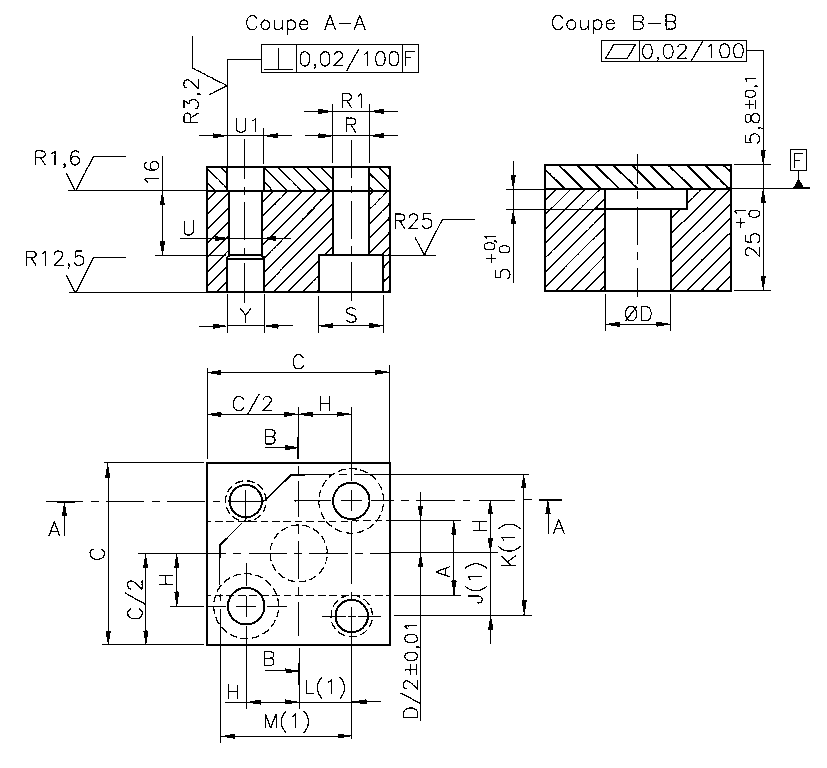

Schéma

C : Largeur

H : Distance Alésage goupille au centre du porte-poinçons

M : Distance centre d'alésage goupille - vis

K : Distance centre d'alésage goupille - goupille

Schéma RT-PPSF , porte poinçons du fabricant Porter Besson en stock chez AMDL
