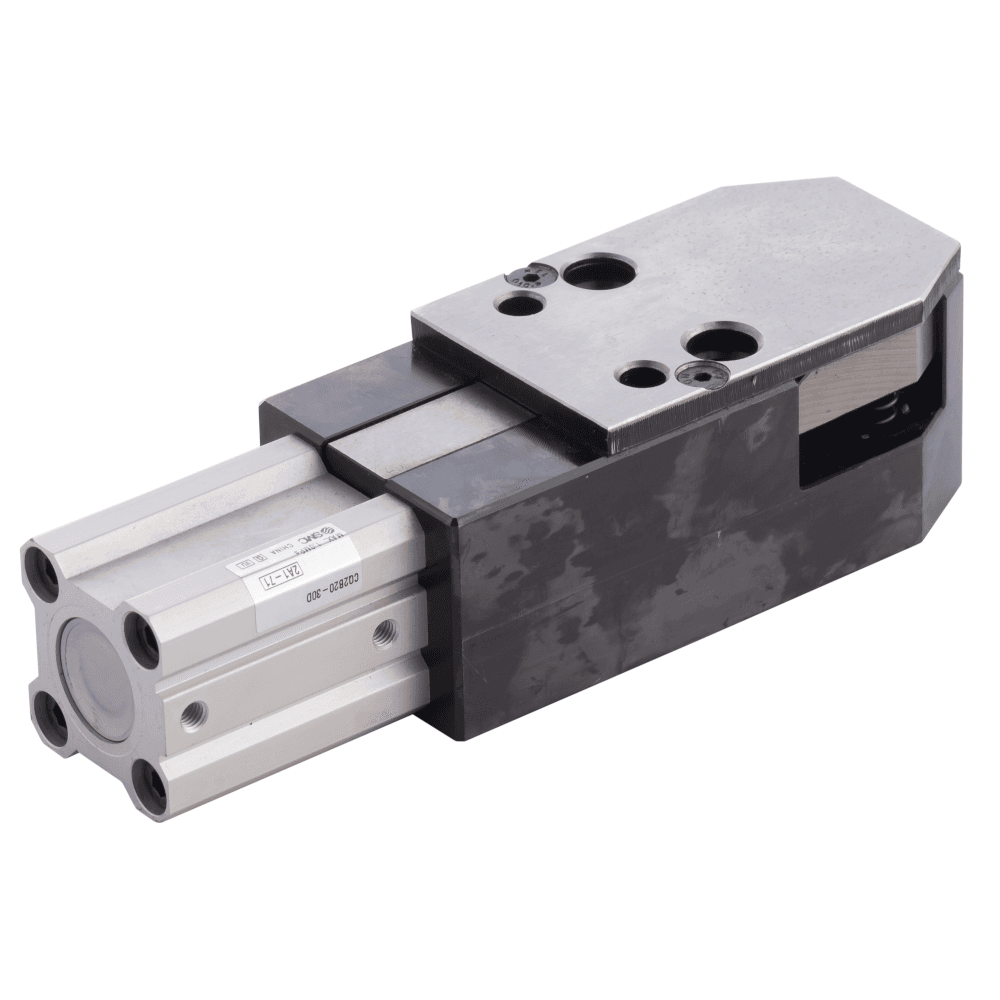

Porte-poinçons éclipsables micro RZ-PPPH

Porte-poinçons éclipsables micro RZ-PPPH

Les porte-poinçons, Porter Besson, eclipsable RZ-PPPH sont conçus pour les poinçons à tête cylindrique. Il permet grâce à une plaque nommée couteau de garder le poinçon en retrait afin d'éviter le contact avec la matière.

Caractéristiques

Matière : 40CMD8 T4

Dimensions :

  • Pour poinçons tête cylindrique de diamètre 10 à 40mm
  • Hauteur : 45 à 55mm

Dureté :

Porte-poinçons : 43-48 HRc

Plaque de choc : 32-38 HRc

La tôle de choc est incluse

Avantages :

  • Permet le retrait du poinçon grâce à un verin.
  • Permet de réaliser différent modèle sur un même outillage
  • Positionnement et alignement précis.

Recommandation d'utilisation :

Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.

Des trous de passage dans le bâti et des dégagements dans le presseur sont à prévoir pour la connexion au réseau d'air.

Nécessite des poinçons avec plat d'orientation.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement
  • Lubrification régulière
  • Vérification du vérin


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Le diamètre du poinçon souhaité

Exemple : RZ-PPPH-16

Données Techniques

Modèle 3D

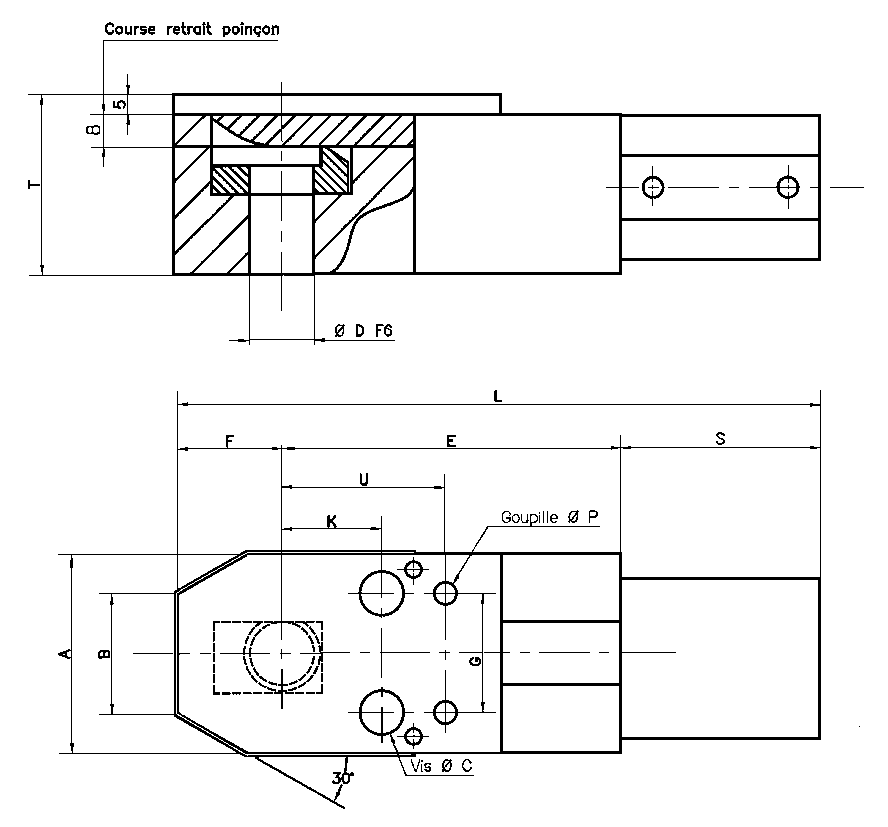

Schéma

L : Longueur du porte-poinçons

A : Largeur du porte-poinçons

T : Hauteur du porte-poinçons

Schéma RZ-PPPH, porte poinçons fabriqué par Porter Besson, tenus en stock chez AMDL.
