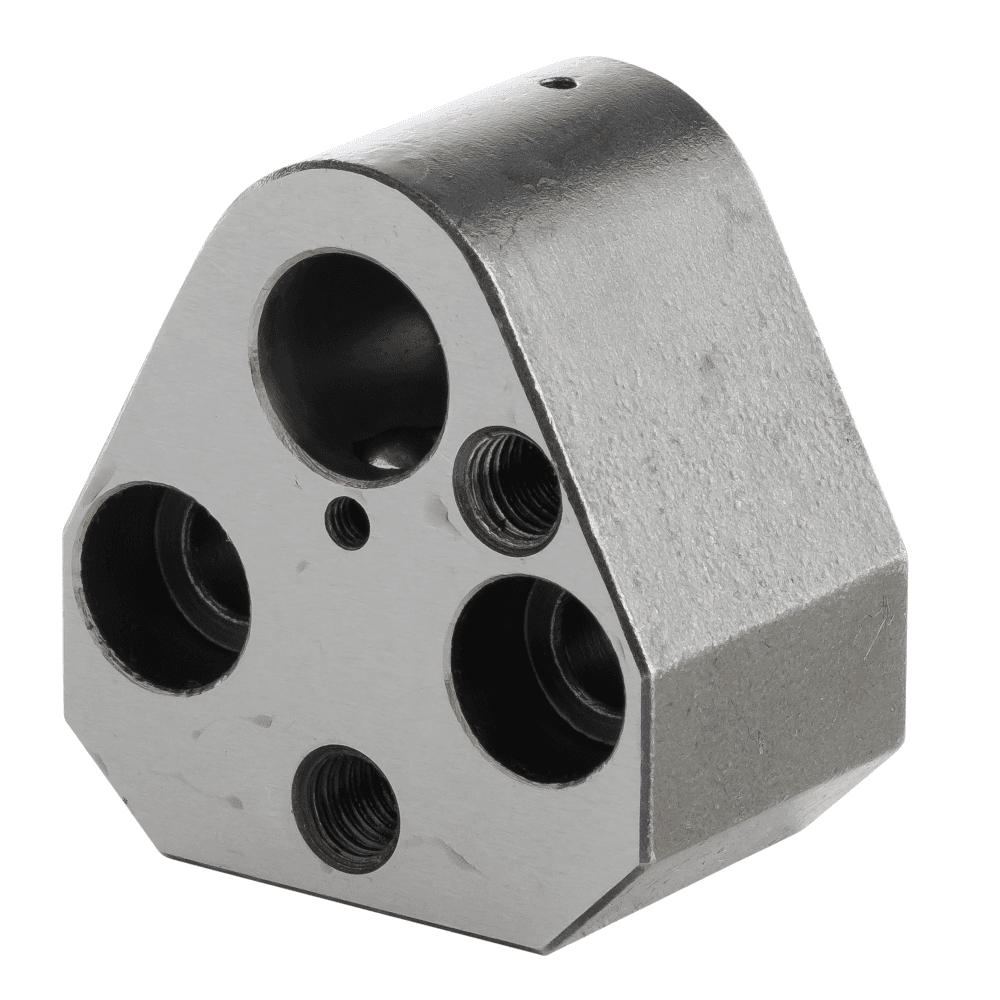

Porte-poinçons réduits ball-lock RR-BLTN pour poinçons ball-lock charge légère
Porte-poinçons réduits ball-lock RR-BLTN pour poinçons ball-lock charge légère
Les porte-poinçons, Porter Besson, réduits ball-lock RR-BLTN sont conçus pour les poinçons ball-lock charge legère.
Caractéristiques
Matière : 40CMD8 T4
Norme : NF E63-117
Dimensions :
- Pour poinçons ball-lock charge légère de diamètre 10 à 25mm
- Hauteur : 32mm
Dureté :
Porte-poinçons : 43-48 HRc
La tôle de choc n'est pas incluse.
Avantages :
- Positionnement et alignement précis.
- Encombrement et entraxe réduit.
- Imbriquable.
- Bille de fixation pour poinçons ball-lock
Tolérances :
- Diamètre poinçon H6
- Longueur porte poinçon ± 0,25
- Largeur porte-poinçon ± 0,25
Conception :
- Les portes-poinçons sont fait par usinage.
- Les faces sont rectifiés.
- Les bordures sont traités par brunissage.
Recommandation d'utilisation :
Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Vérification de l'alignement
- Lubrification régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre du poinçon souhaité
Exemple : RR-BLTN-16
Données Techniques
Modèle 3D
Schéma
A : Longueur du porte-poinçon
B : Largeur du porte-poinçon
ØD : Diamètre poinçon
ØBilles : 8mm
