Plaque de choc RR-BPTT pour portes-poinçons réduits standard international
Plaque de choc RR-BPTT pour portes-poinçons réduits standard international

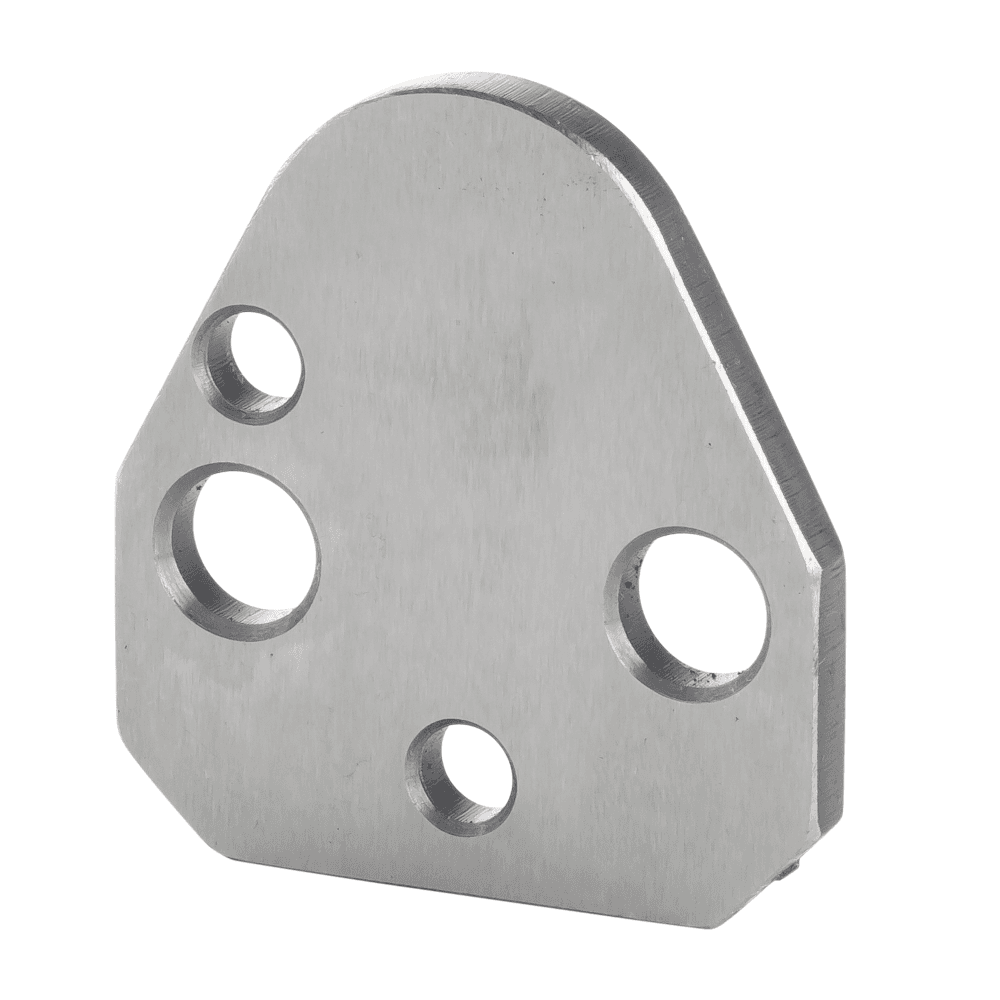

Les plaques de choc, Porter Besson, RR-BPTT sont à utiliser avec les portes-poinçons standard international. Elles permettent l'absorption des chocs résultants des opérations de poinçonnage protégeant ainsi l'outil et les poinçons.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Frr-bptt.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Fpoincons-et-matrices.png&w=3840&q=75)
Caractérisques
Matière : 40CMD8 T4
Dimensions : Epaisseur 4.8 ou 5.8mm
Dureté : 32 - 38 HRc
Avantages :
- Réduction des déformations lors du poinçonnage
- Protège l'outil
Tolérance : Epaisseur ± 0,1
Recommandation d'utilisation :
Montage : La tôle de choc est à fixer avec le porte-poinçon.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre du poinçon souhaité
- L'épaisseur souhaitée
Exemple : RR-BPTT-16-5.8
Données Techniques

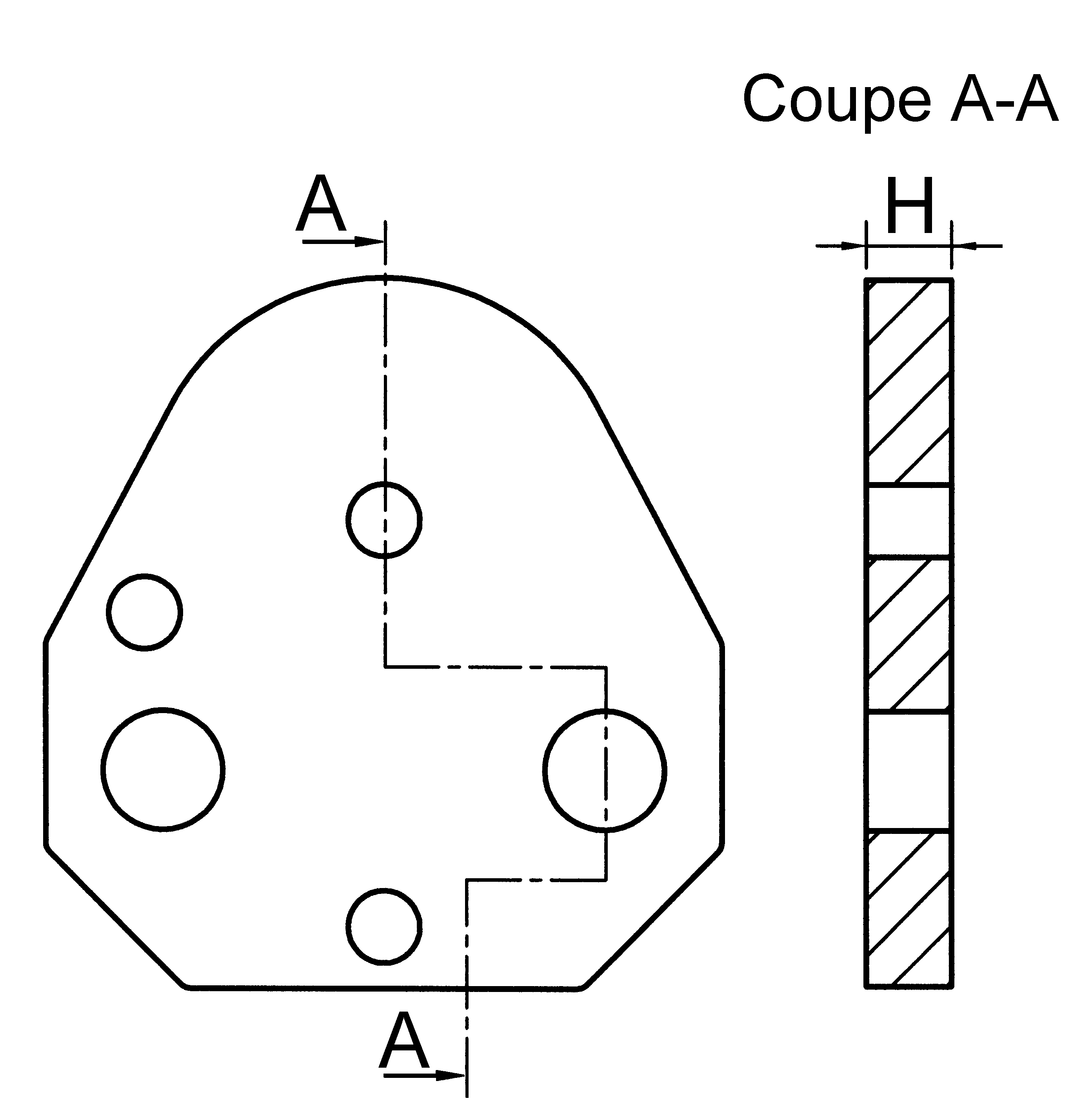

Schéma
H : Epaisseur tôle de choc
![Schéma RR-BPTT, porte poinçons du fabricant Porter Besson en stock chez AMDL](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Frr-bptt-755dcf94.png&w=3840&q=75)
