Porte-poinçons réduits Standard international RR-PPTS pour poinçons de forme ronde

Porte-poinçons réduits Standard international RR-PPTS pour poinçons de forme ronde

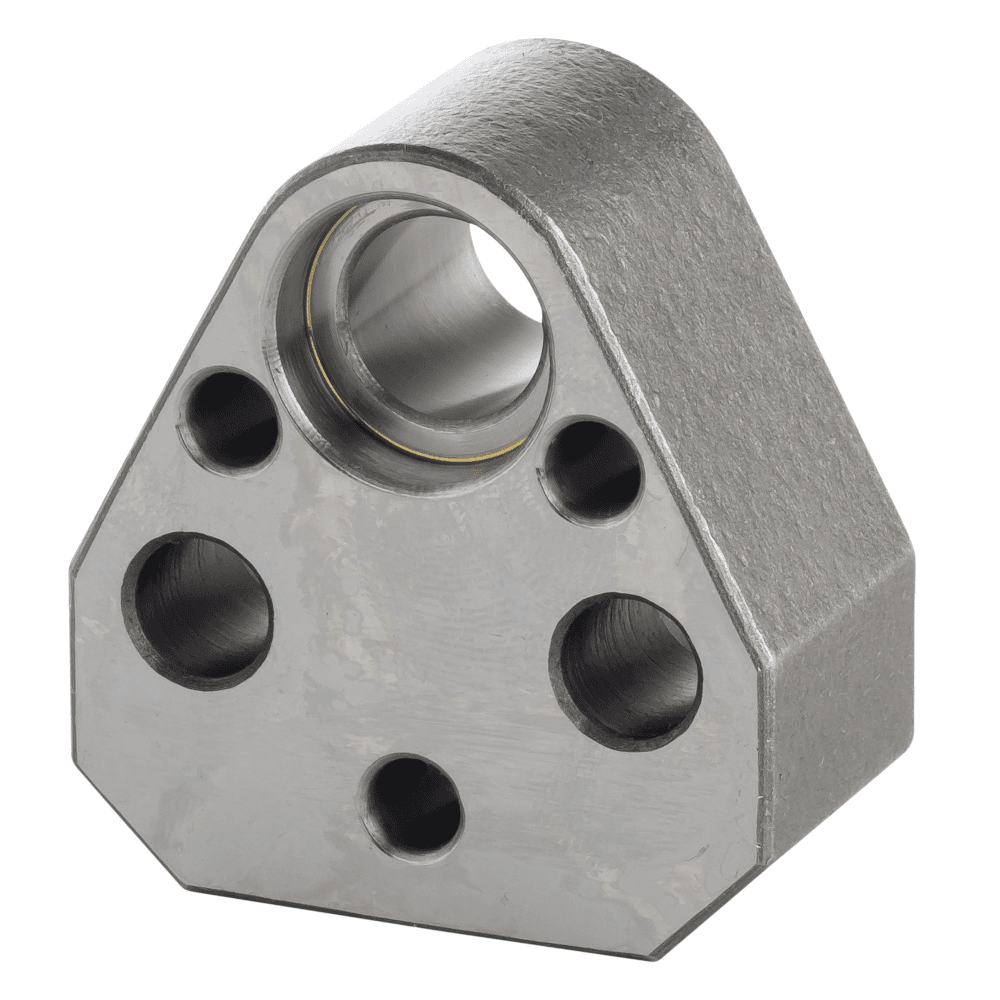

Les porte-poinçons, Porter Besson, réduits RR-PPTS sont conçus pour les poinçons à tête cylindrique de forme ronde sans orientation.

Caractéristiques

Matière : 40CMD8 T4

Norme : Standard international

Dimensions :

  • Pour poinçons cylindrique de forme ronde de diamètre 8 à 32mm
  • Hauteur : 25mm

Dureté :

Porte-poinçons : 43-48 HRc

La tôle de choc n'est pas incluse

Avantages :

  • Positionnement et alignement précis.
  • Encombrement et entraxe réduit.
  • Imbriquable.

Tolérances :

  • Diamètre poinçon G6
  • Diamètre tête-poinçon ± 0,25
  • Longueur porte-poinçon ± 0,25
  • Largeur porte-poinçon ± 0,25
  • Tolérance hauteur 25 +1/0 mm

Conception :

  • Les portes-poinçons sont fait par usinage.
  • Les faces sont rectifiés.
  • Les bordures sont traités par brunissage.

Recommandation d'utilisation :

Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Le diamètre du poinçon souhaité

Exemple : RR-PPTS-16

Données Techniques

Modèle 3D

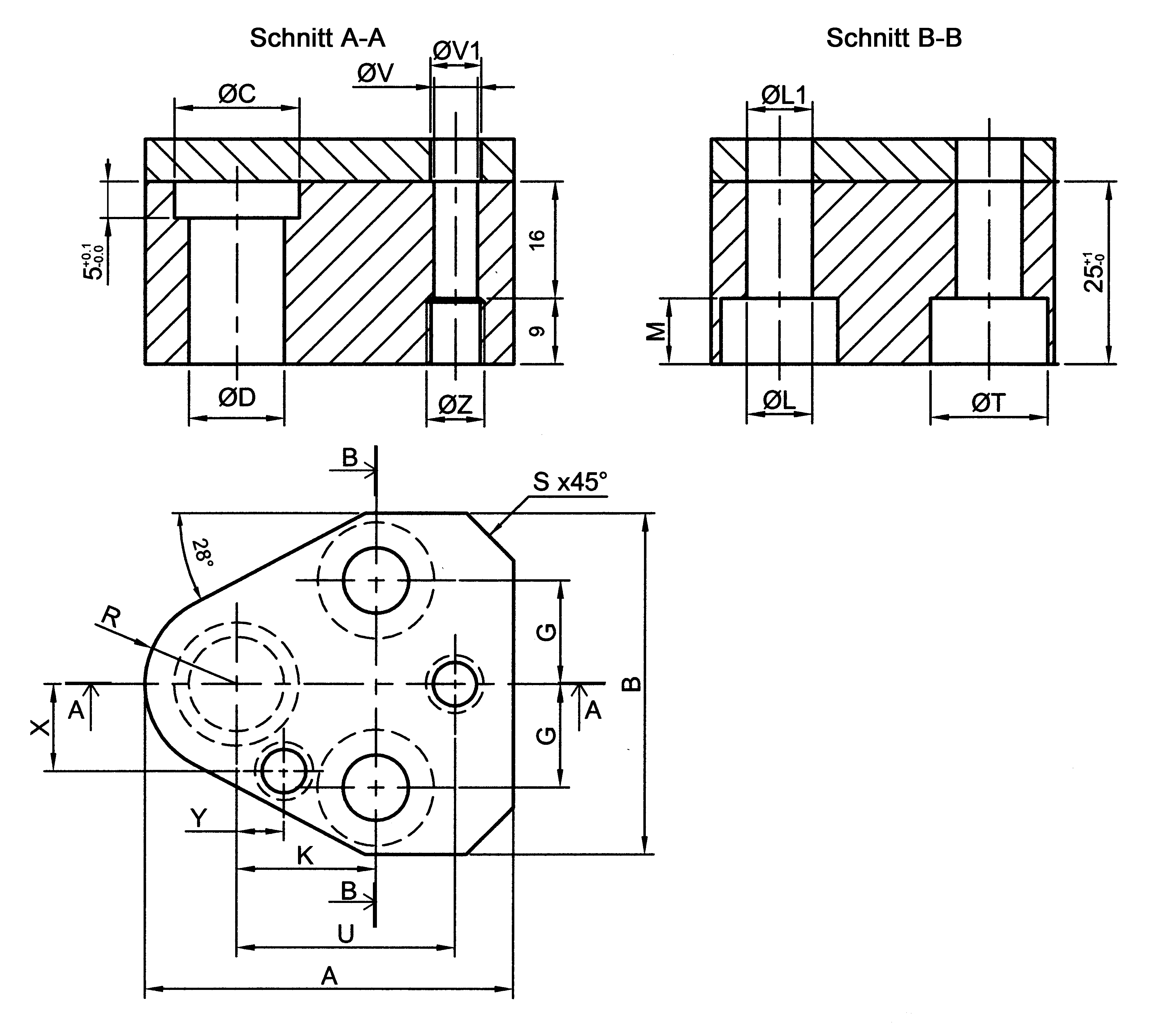

Schéma

A : Longueur du porte-poinçon

B : Largeur du porte-poinçon

ØD : Diamètre poinçon

Schéma RR-PPTS, porte poinçons du fabricant Porter Besson en stock chez AMDL
