Porte-poinçons réduits tête cylindrique charge lourde RR-PTHF pour poinçons de forme
Porte-poinçons réduits tête cylindrique charge lourde RR-PTHF pour poinçons de forme

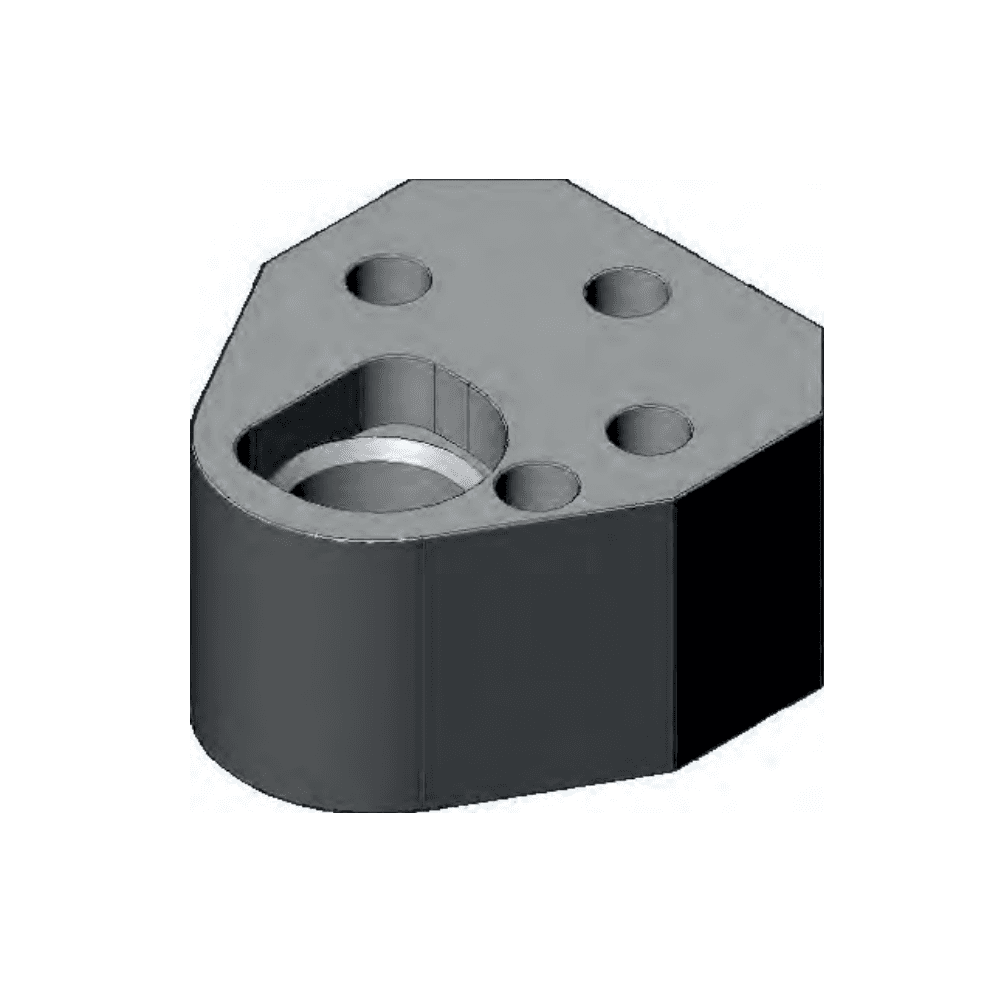

Les porte-poinçons, Porter Besson, réduits RR-PTHF sont conçus pour les poinçons tête cylindrique à charge lourde de forme avec orientation.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Frr-pthf.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Fpoincons-et-matrices.png&w=3840&q=75)
Caractéristiques
Matière : 40CMD8 T4
Dimensions :
- Pour poinçons cylindrique de forme de diamètre 10 à 25mm
- Hauteur : 30mm
Dureté :
Porte-poinçons : 43-48 HRc
La tôle de choc n'est pas incluse
Avantages :
- Positionnement et alignement précis.
- Encombrement et entraxe réduit.
- Imbriquable.
- Arrête d'orientation.
- Pour poinçons charge lourde.
Tolérances :
- Diamètre poinçon G6
- Diamètre tête poinçon ± 0,10
- Longueur porte-poinçon ± 0,25
- Largeur porte-poinçon ± 0,25
Conception :
- Les portes-poinçons sont fait par usinage.
- Les faces sont rectifiés.
- Les bordures sont traités par brunissage.
Recommandation d'utilisation :
Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Vérification de l'alignement
- Lubrification régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre du poinçon souhaité
Exemple : RR-PTHF-16
Données Techniques

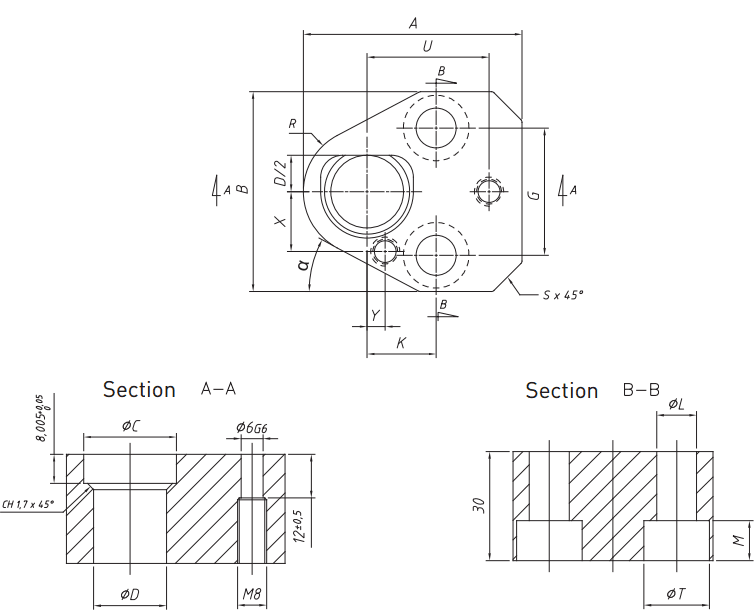

Schéma
A : Longueur du porte-poinçon
B : Largeur du porte-poinçon
ØD : Diamètre poinçon
![Schéma RR-PTHF, porte poinçons du fabricant Porter Besson en stock chez AMDL](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Frr-pthf-89eafdff.png&w=1920&q=75)
