Porte-poinçons réduits tête évasée RR-RFFS pour poinçons de formes ronde

Porte-poinçons réduits tête évasée RR-RFFS pour poinçons de formes ronde

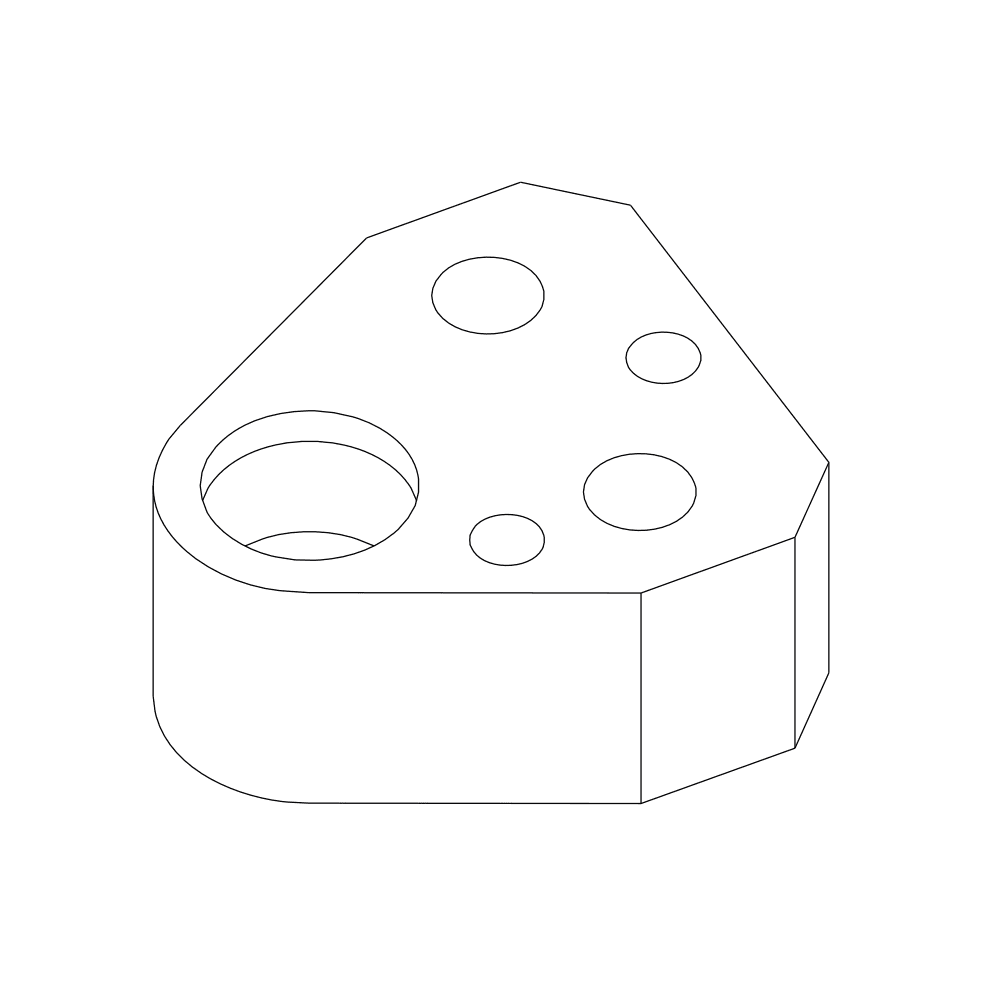

Les porte-poinçons, Porter Besson, réduits RR-RFFS sont conçus pour les poinçons à tête évasée de forme ronde.

Caractéristiques

Matière : 40CMD8 T4

Dimensions :

  • Pour poinçons évasée de forme ronde de diamètre 6 à 25mm
  • Hauteur : 25 à 41mm

Dureté :

Porte-poinçons : 43-48 HRc

La tôle de choc n'est pas incluse

Avantages :

  • Positionnement et alignement précis.
  • Encombrement et entraxe réduit.
  • Imbriquable.
  • Pour poinçons évasée

Tolérances :

  • Diamètre poinçon K6
  • Diamètre tête poinçon ± 0,25
  • Longueur porte poinçon ± 0,25
  • Largeur porte-poinçon ± 0,25

Conception :

  • Les portes-poinçons sont fait par usinage.
  • Les faces sont rectifiés.
  • Les bordures sont traités par brunissage.

Recommandation d'utilisation :

Montage : Les portes poinçons sont à fixer à l'aide de deux vis et deux goupilles directement dans la plaque supérieure de votre outil.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Le diamètre du poinçon souhaité

Exemple : RR-RFFS-16

Données Techniques

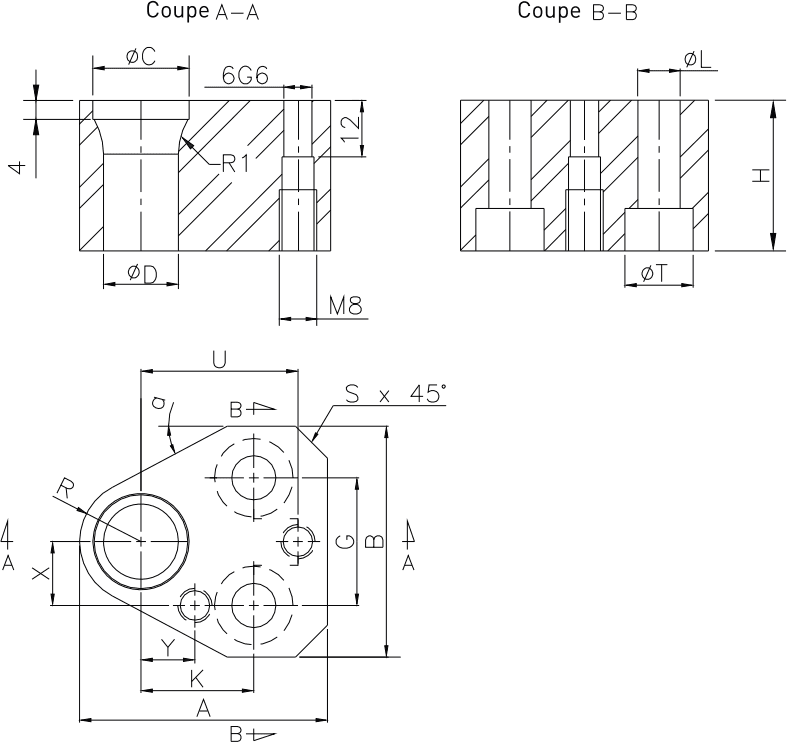

Schéma

A : Longueur du porte-poinçon

B : Largeur du porte-poinçon

ØD : Diamètre poinçon

Schéma RR-RFFS, porte poinçons du fabricant Porter Besson en stock chez AMDL
