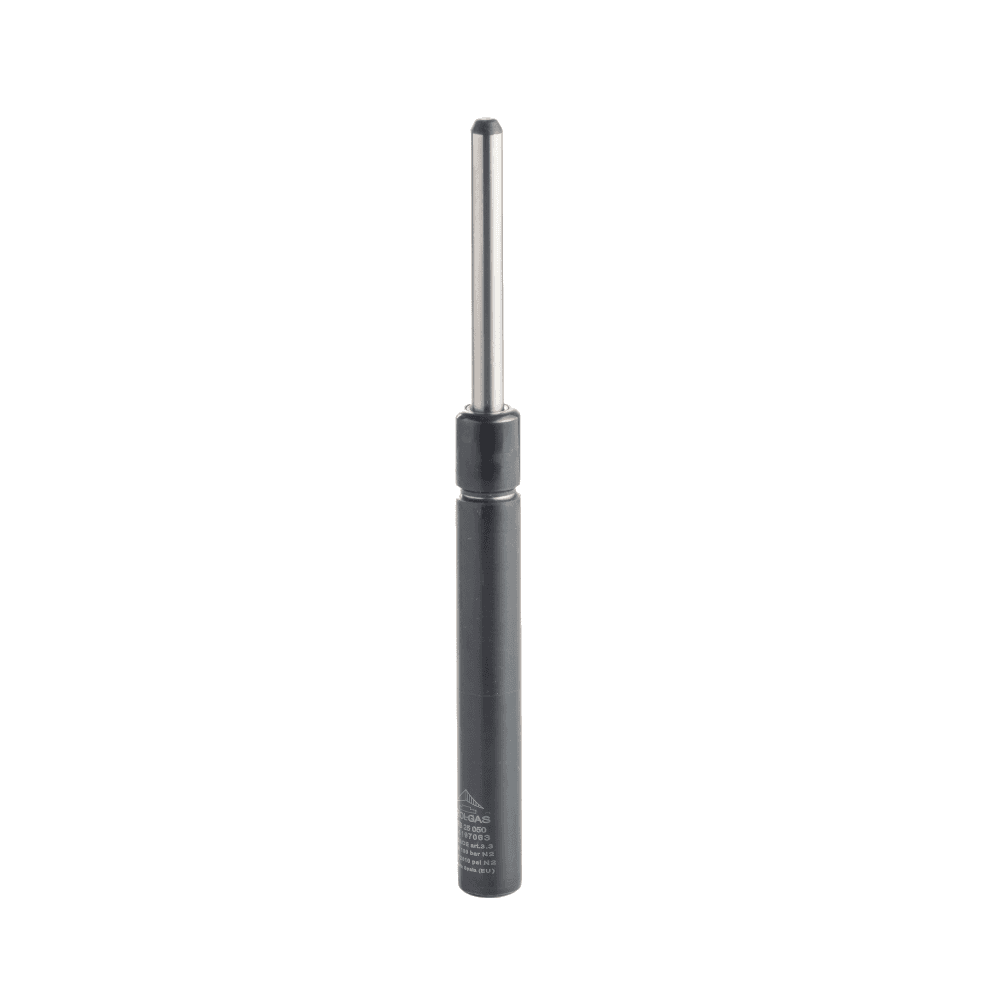

Ressorts à gaz mini AFB

Normes : PED 2014/68/EU - VDI 3003 / ISO 11901

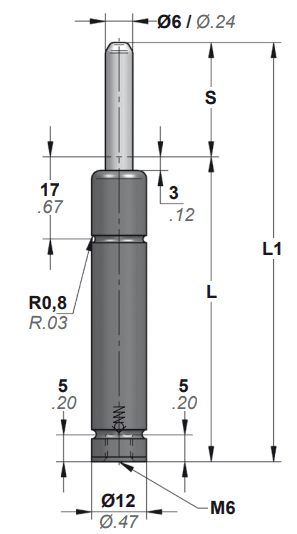

Dimensions :

• Ø de corps : 12 mm
• Ø de tige : 6 mm
• Longueur totale L1 de 56 à 205 mm
• Course : de 7 à 80mm

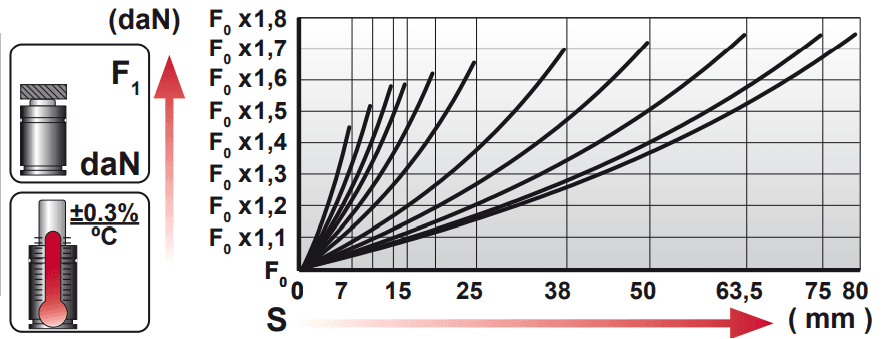

Force :

• Ressort vert, Force initiale FO : 13 daN
• Ressort bleu, Force initiale FO : 25 daN
• Ressort bleu, Force initiale FO : 38 daN
• Ressort jaune, Force initiale FO : 50 daN
• Ressort noir, Force initiale ajustable à la demande dans la plage 6 à 50 daN
• Tolérance de force initiale à 20°C : +/- 5%

Filetage : Pas de taraudage utilisable

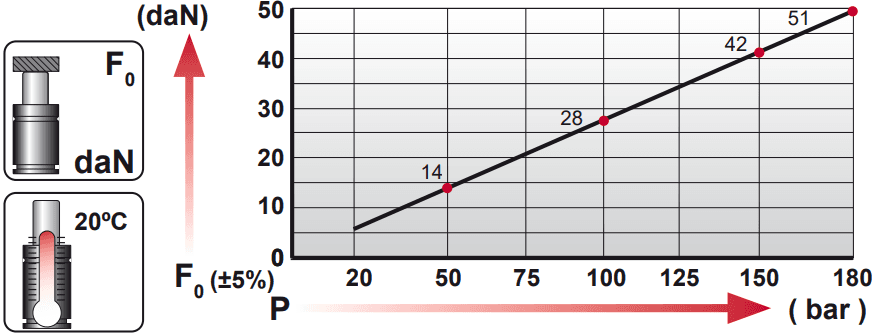

Pression : de 20 à 180 bar

Température de fonctionnement : de 0 à 80°C

Vitesse :

• Vitesse max 1.6m/s

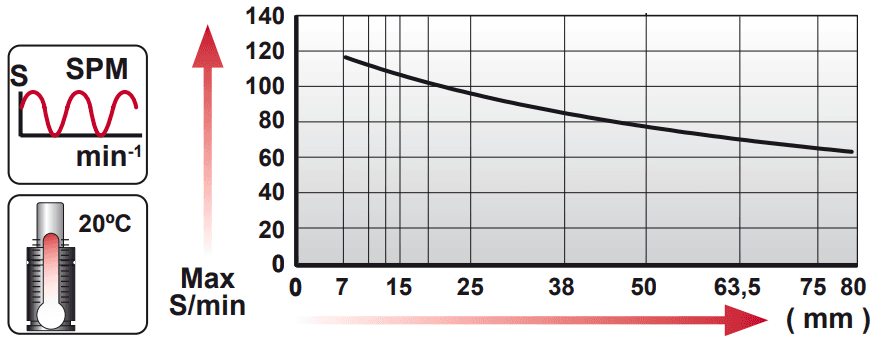

• 120 courses par minutes max

Type de gaz : Azote N²

Avantages :

• Force ajustable
• Code couleur
• Montage facile
• Remplacement efficace

Recommandation d'utilisation :

Montage : Le ressort est à loger dans un trou usiné à 12 +0.5/+1 sur 80% de la longueur du corps au minimum. Le maintien est possible grâce à une bride fixée en haut du corps du ressort.

Attention, ne pas utiliser le taraudage M6 au bas du ressort comme bridage. Celui-ci sert au gonflage / dégonflage du ressort.

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• La force initiale du ressort

Exemple : AFB.013.050.V2
