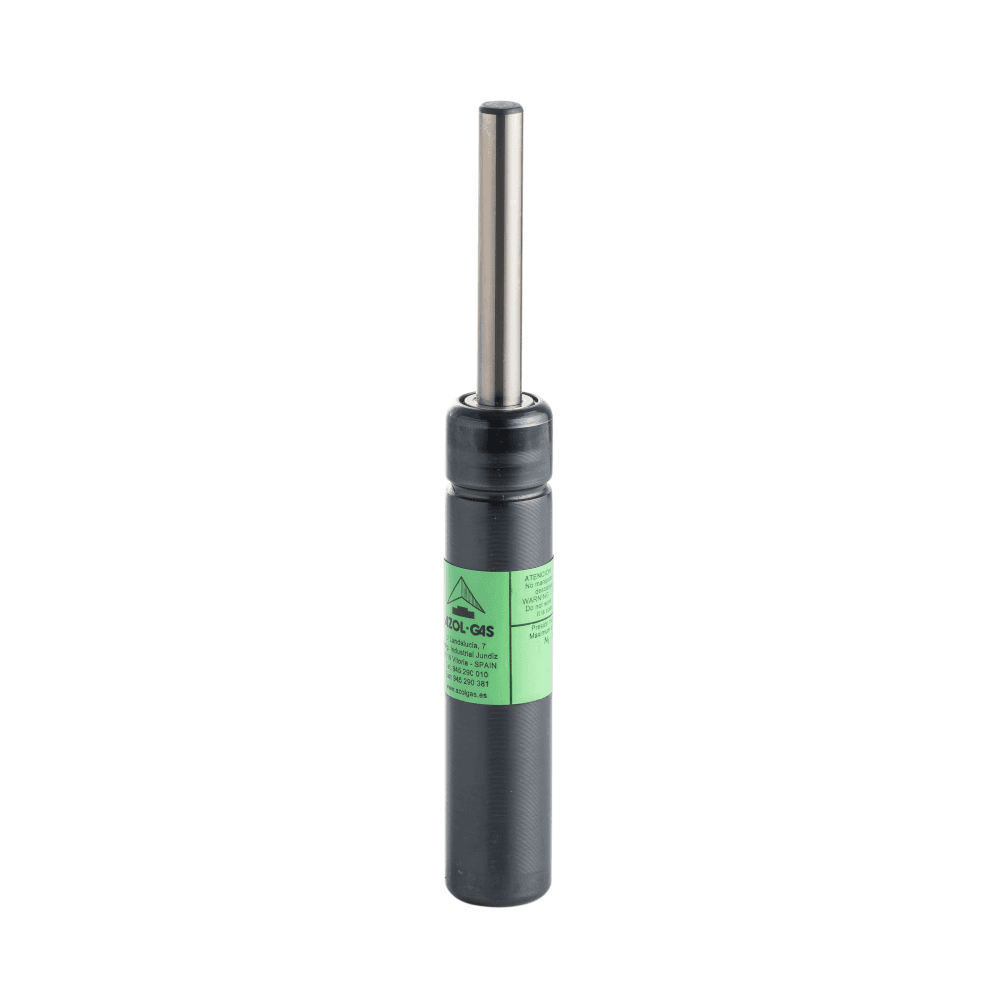

Ressorts à gaz mini AFJ
Le Ressort à Gaz Mini AFJ est adapté aux applications compactes, sans compromis sur la performance. La largeur de gamme des ressort AFJ permet une utilisation jusqu'à 125 mm de course. Il est particulièrement utilisé comme poussoir, éjecteur ou dévêtisseur..
Caractéristiques
Normes : PED 2014/68/EU - VDI 3003 / ISO 11901
Dimensions :
- Ø de corps : 19 mm
- Ø de tige : 8 mm
- Longueur totale L1 de 56 à 295 mm
- Course : de 7 à 125mm

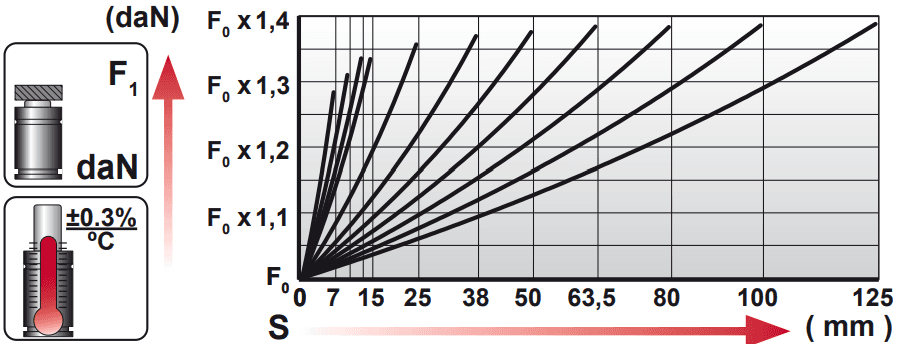

Force :
- Ressort vert, Force initiale FO : 30 daN
- Ressort bleu, Force initiale FO : 50 daN
- Ressort bleu, Force initiale FO : 70 daN
- Ressort jaune, Force initiale FO : 90 daN
- Ressort noir, Force initiale ajustable à la demande dans la plage 10 à 90 daN
- Tolérance de force initiale à 20°C : +/- 5%
Filetage : Pas de taraudage utilisable

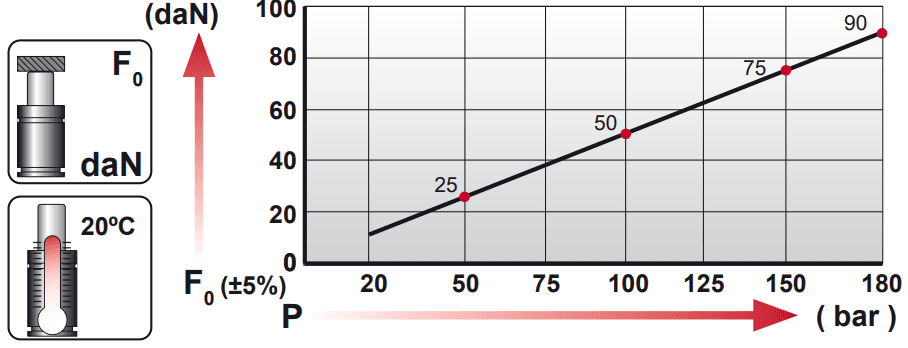

Pression : de 20 à 180 bar
Température de fonctionnement : de 0 à 80°C
Vitesse :
- Vitesse max 1.6m/s

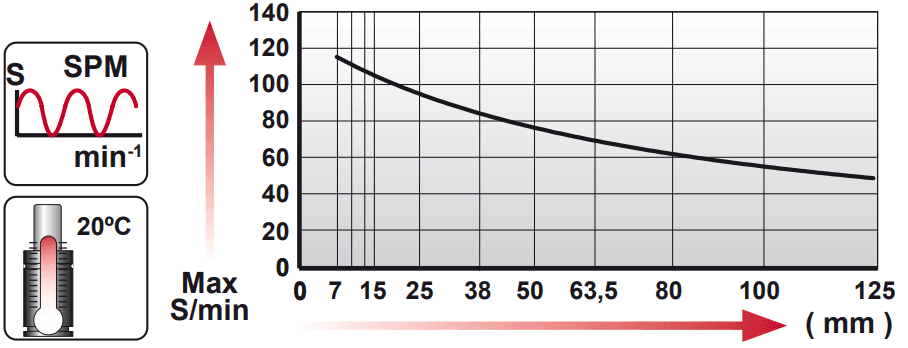

- 120 courses par minutes max
Type de gaz : Azote N²
Avantages :
- Force ajustable
- Code couleur
- Montage facile
- Remplacement efficace
Recommandation d'utilisation :
Montage : Le ressort est à loger dans un trou usiné à 19 +0.5/+1 sur 80% de la longueur du corps au minimum. Le maintien est possible grâce à une bride fixée en haut du corps du ressort.
Attention, ne pas utiliser le taraudage M6 au bas du ressort comme bridage. Celui-ci sert au gonflage / dégonflage du ressort.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La force initiale du ressort
Exemple : AFJ.030.050.V1
Données Techniques

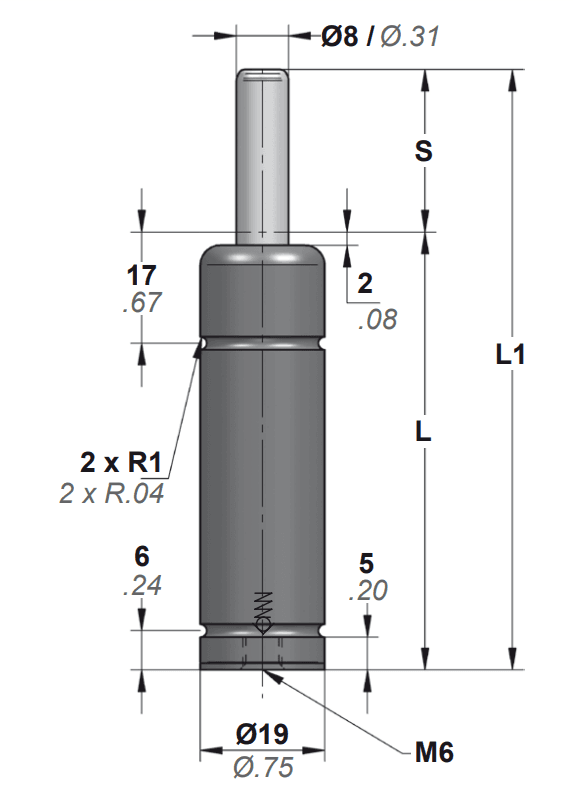

Schéma
L1 : Longueur totale
L : Longueur corps fixe
S : Course max
