Jet creux S66 - 80 Shore A - DIN 9835 / ISO 10069

Jet creux S66 - 80 Shore A - DIN 9835 / ISO 10069

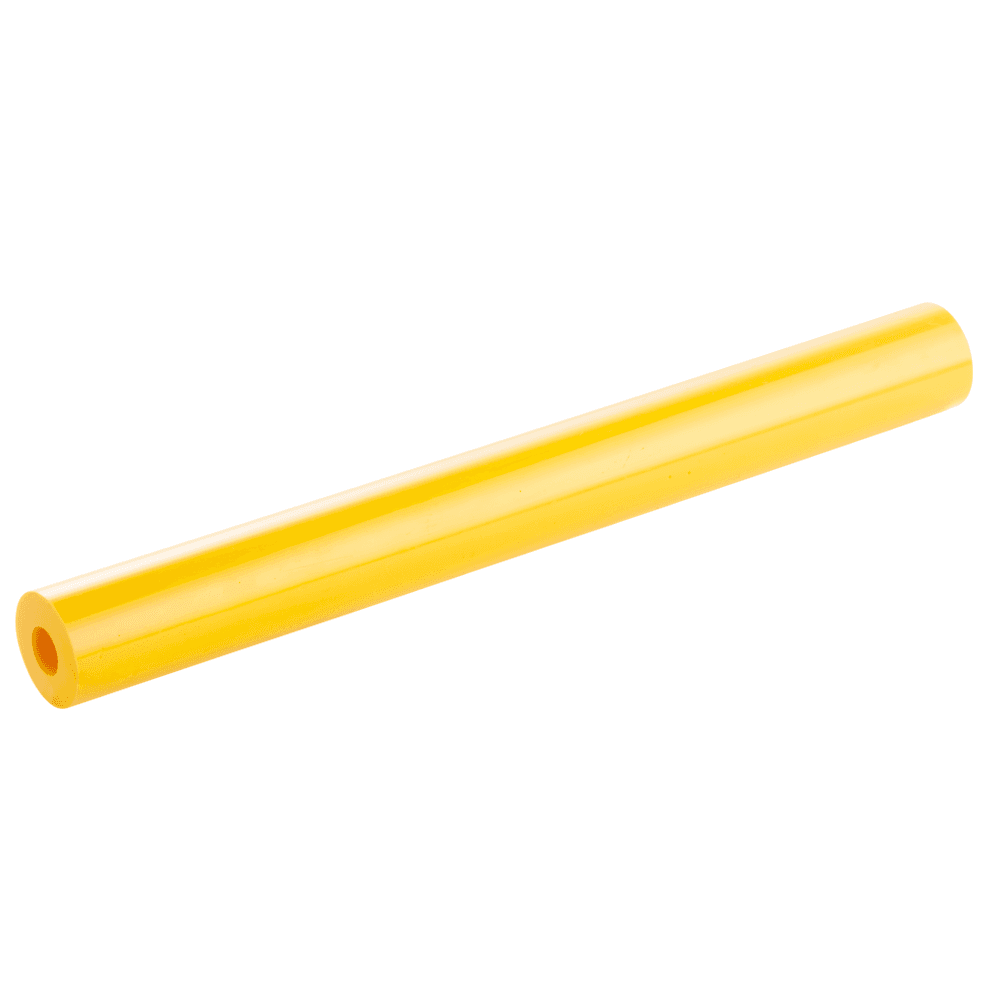

Les jets élastomères creux S66 peuvent être coupés à la longueur souhaité afin de réaliser des ressort ou d'autres éléments élastomères. Sous forme de ressort dans le secteur de la découpe, il permet le bon maintien de la tôle lors du poinçonnage.

Caractérisques

Matière : 80 Shore A - Urelast

Normes : NF ISO 10069 / DIN 9835

Dimensions :

  • Diamètre : de 16 à 125mm
  • Longueur : de 300 à 400mm

Charge : de 100 à 7000 daN en fonction du diamètre et de la longueur

Résistance : Les ressorts élastomères ne cassent pas. Grande résistance à l'abrasion.

Précharge : La précharge doit être supérieur au tassement sous compression (5-7%).

Compression maximum : 35% de la longueur totale

Module d'élasticité : 25 N/mm^2 à température ambiante

Température d'utilisation : -20°C jusqu'à +80°C

Avantages :

  • Facile à installer
  • Ne casse pas et ne génère aucun déchets ce qui empêche de détériorer l'outil.
  • Réduction du bruit
  • Pas d'entretien
  • Capable de résister à des charges lourdes

Tolérance :

  • En fonction du diamètre de ±0,25 à ±1,3mm
  • En fonction de la longueur de ±0,4 à ±2mm

Recommandation d'utilisation :

Montage : Le ressort est à montée avec un axe de guidage et une rondelle de retenue ou une vis épaulée. Le ressort élastomère s'élargit lorsqu'il est compressé, il faut ainsi prévoir un logement suffisamment large.

Conditions d'utilisation : La précharge du ressort est très importante et permet d'assurer un effort immédiat.

Stockage : A conserver à l'abri du soleil et dans un environnement ne dépassant pas 65% d'humidité.


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée

Exemple : S66.032.300

Données Techniques

Modèle 3D

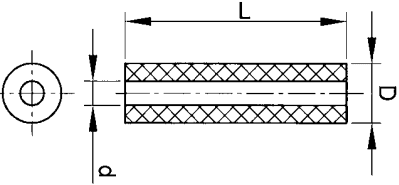

Schéma

d : Diamètre intérieur

D : Diamètre extérieur

L : Longueur totale

Schéma S66
