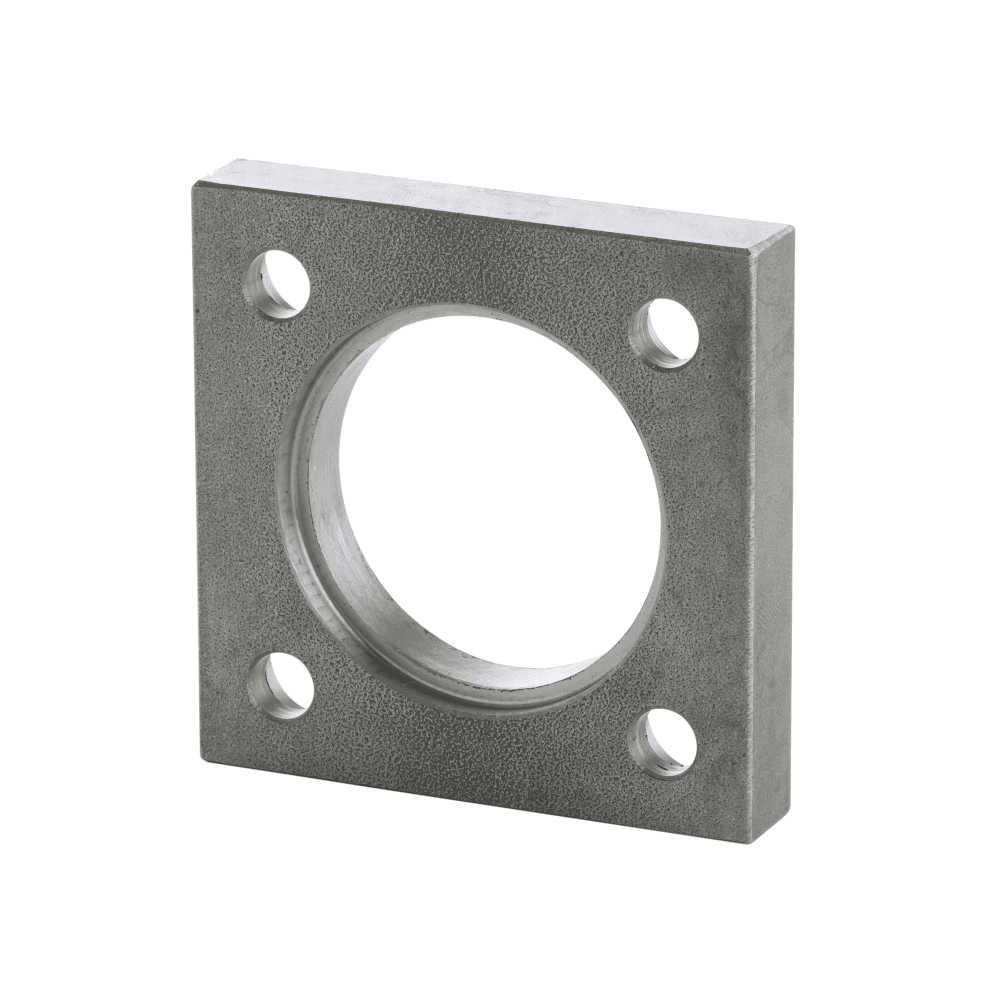

Square clamp BC for AFNOR pillar

Les brides carrées BRCB permettent la fixation des colonnes RI et RM grâce au serrage des deux demi joncs. Les brides sont taraudées permettant leur fixation sur la plaque grâce à des vis A05.

Caractéristiques

Matière : Acier

Norme : NF E63-054

Compatible avec :

  • Colonne de guidage à retenue inférieure RI
  • Colonne de guidage à retenue médiane RM

Dimensions : Pour colonnes de diamètre 25 à 100

Avantages :

  • Bride taraudée
  • Haute résistance à la casse
  • Compatible avec les joncs cylindriques P01

Recommandation d'utilisation :

Montage : Les brides sont à fixer avec 4 vis A05 dans la plaque de votre outil.


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La référence souhaitée

Exemple : BC.040

Technical data

3D Model

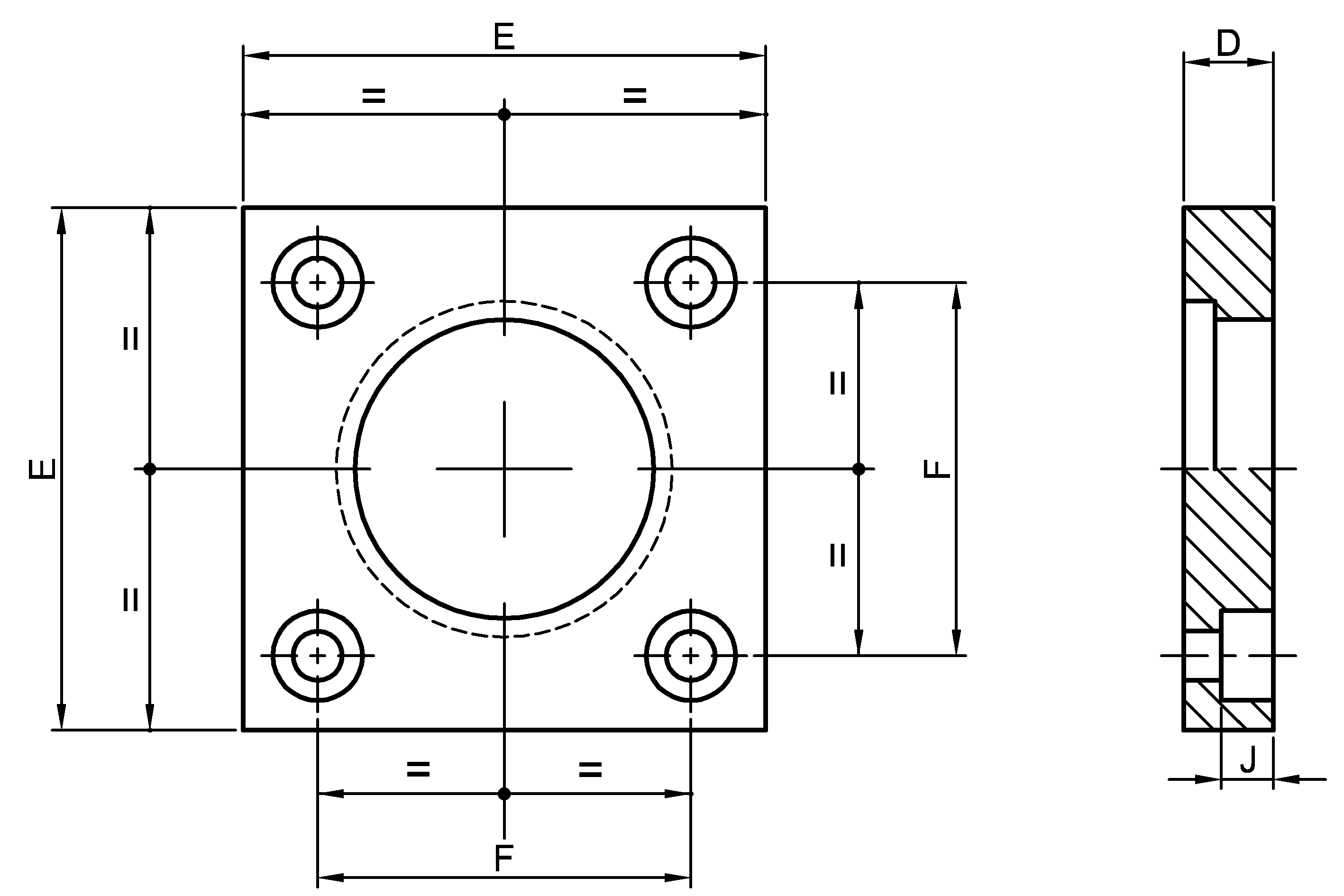

Plan

E : Largeur

F : Entraxe des vis

D : Epaisseur

J : Profondeur lamage des vis

Schéma bride carrée BC
