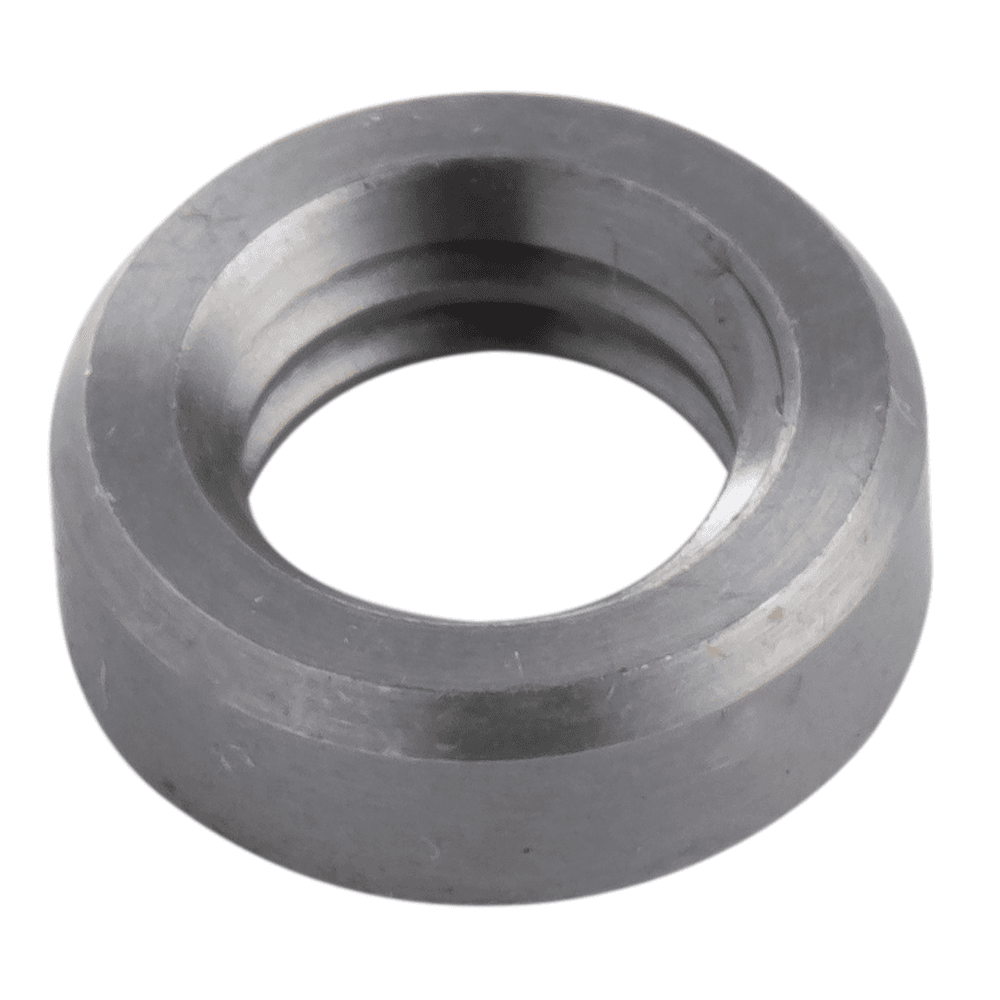

Clamp YR-SCCL for key located headless die button
Clamp YR-SCCL for key located headless die button
Les brides YR-SCCL sont utilisées pour le maintien des matrices orientées D_-SC__ dans leur alésage par le serrage de l'encoche d'orientation des matrices.
Caractéristiques
Matière : Acier
Compatible avec :
- Matrices orientées à dépouille conique D_-SCWB / D_-SCD_
- Matrices orientées à dépouille cylindrique D_-SCCB / D_-SCC_

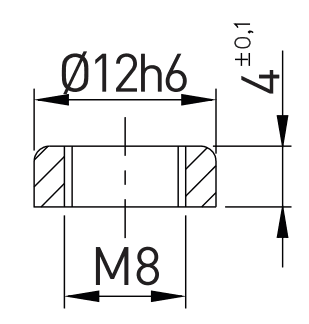

Dimensions:
- Diamètre externe 12H6
- Pour vis M8
- Epaisseur : 4mm
Avantages :
- Encombrement minimale
- Haute résistance
Conception :
- Découpé
- Ebavuré
Recommandation d'utilisation :

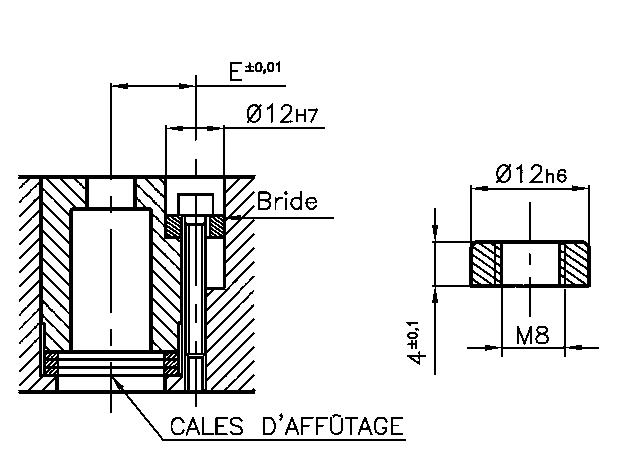

Montage : La bride se loge dans un alésage 12H7 et est à visser avec une vis YR-SRSC M6X25. La bride doit bien serrer l'encoche d'orientation de la matrice.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence
Exemple : YR-SCCL
Technical data
Plan
